Зубчато-кулачковый механизм

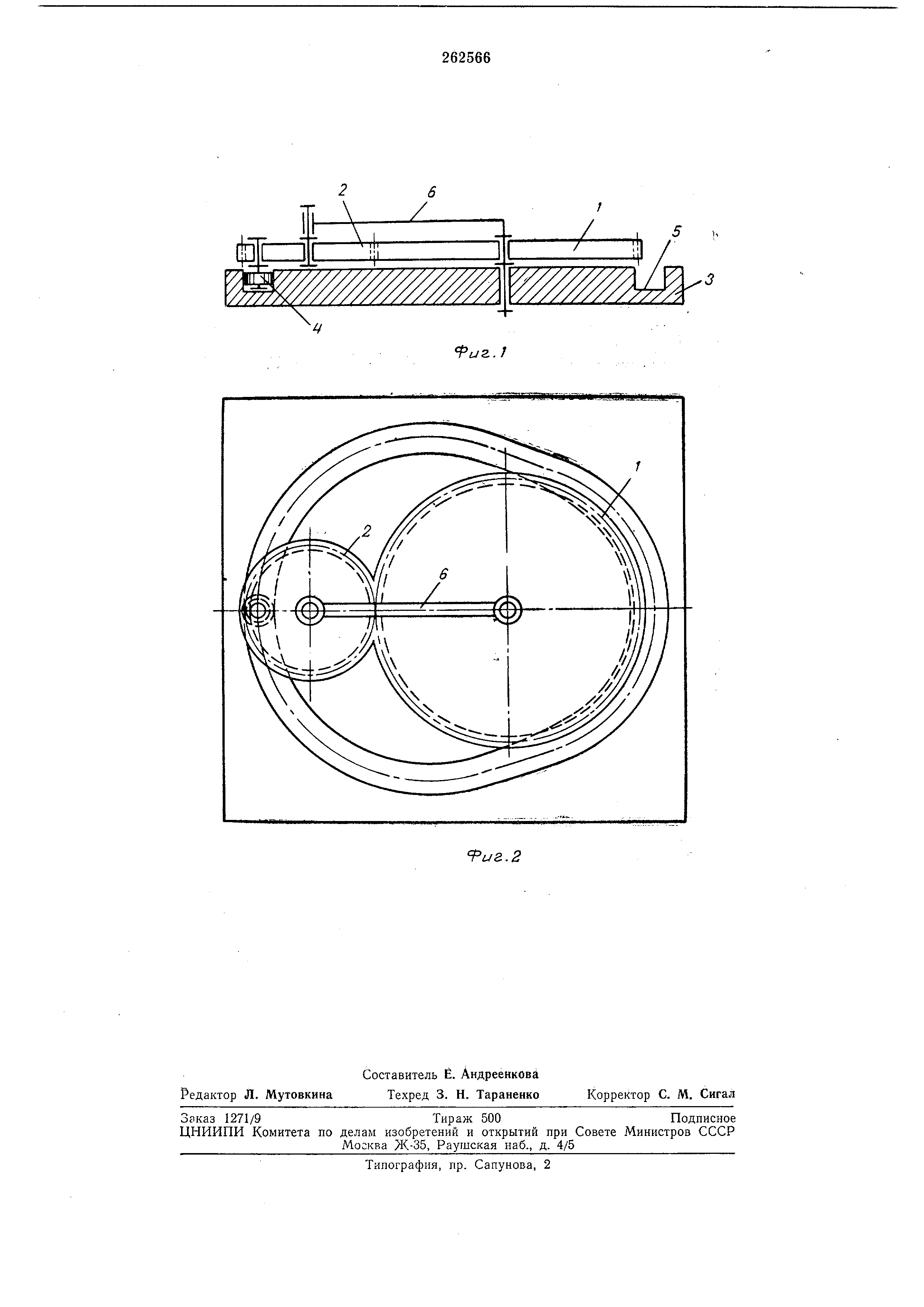

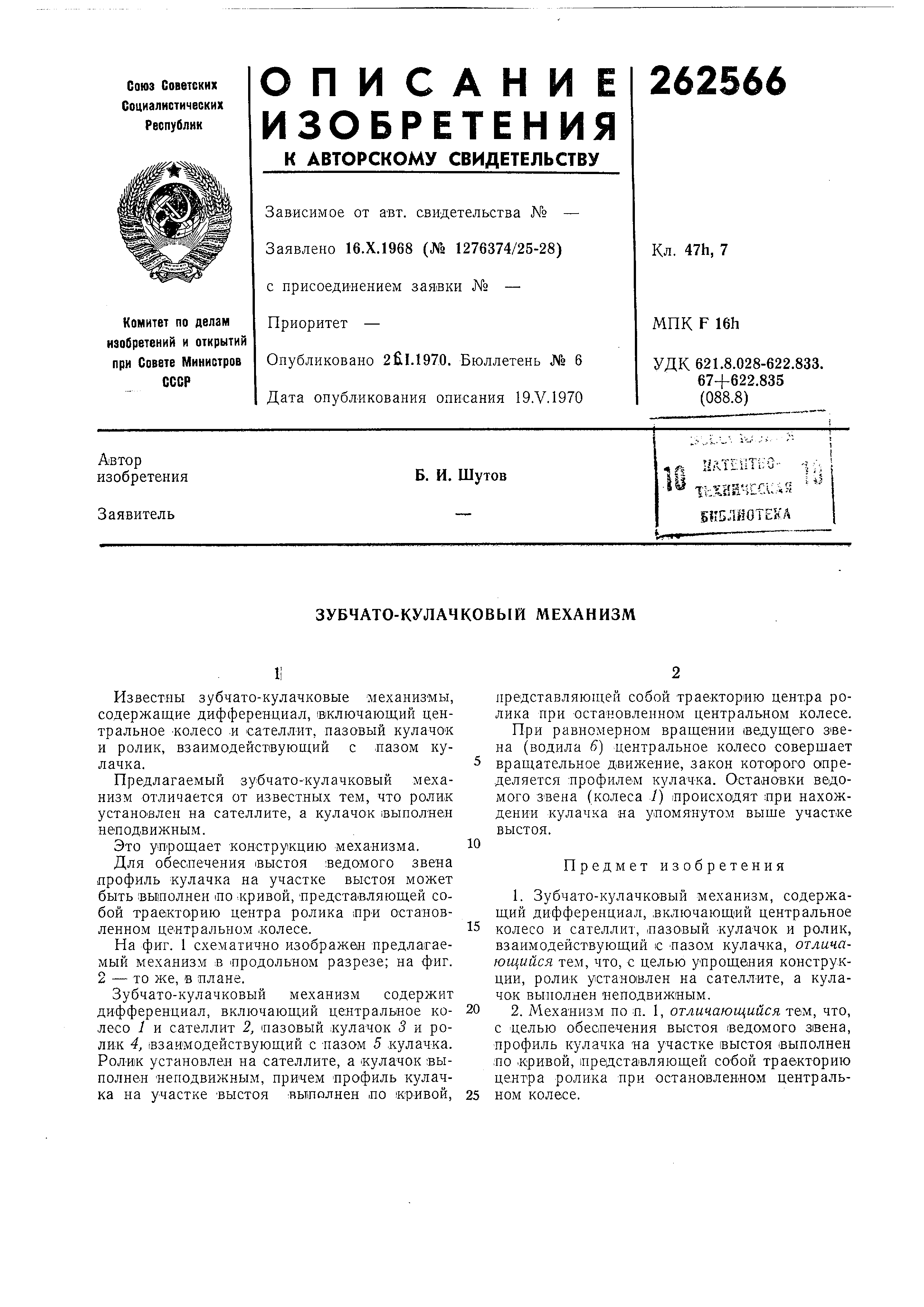

Известны зубчато-кулачковые механизмы, содержащие дифференциал, включающий центральное -колесо .и сателлит, пазовый кулачок и ролик, взаимодействующий с лазом кулачка . Предлагаемый зубчато-кулачковый механизм отличается от известных тем, что ролик установлен на сателлите, а кулачок выполнен неподвижным. Это упрощает конструкцию механизма. Для обеспечения выстоя ведомого звена профиль кулачка на участке выстоя может быть выполнен по -кривой, представляющей собой траекторию центра ролика при остановленном це«тральном колесе. На фиг. 1 схематично изо-бражеи предлагаемый механизм в продольном разрезе; на фиг. 2 - то же, в плане. Зубчато-кулачковый механизм содержит дифференциал, включающий центральное колесо 1 и сателлит 2, пазовый кулачок 5 и ролик 4, 1взаи1модействующий с пазом 5 кулачка. Ролик установлел на сателлите, а кулачок выполнен неподвижным, причем профиль кулачка на участке выстоя выполнен по кривой, представляющей собой траекторию центра ролика при остановленном центральном колесе. При равномерном вращении ведущего звена (водила 6 центральное колесо совершает вращательное движение, закон котррого определяется профилем кулачка. Остановки ведомого звена (колеса /) происходят ори нахождении кулачка на упомянутом выше участке выстоя. Предмет изобретения 1.Зубчато-кулачковый механизм, содержащий дифференциал, включающий центральное колесо и сателлит, пазовый кулачок и ролик, взаимодействующий с пазом кулачка, отличающийся тем, что, с целью упрощения конструкции , ролик установлен на сателлите, а кулачок выполнен неподвижным. 2.Механизм по п. 1, отличающийся тем, что, с щелью обеспечения выстоя ведомого звена, профиль кулачка на участке выстоя выполнен по кривой, представляющей собой траекторию центра ролика при остановленном центральном колесе.
