Линия погрузочно-разгрузочных работ в экспедициях и хранилищах хлебозаводов

Ч

S 0 V S

т и г.

ГГ Ьл i

Л

-м

-Ф1 Ш,

i 1Ш, I

|.

I I . C,iC

.

да i li

,. I /

-i 1ш

Щ1

xv

ЧЖС

/J7/

уровень пала

/;

Риг.З

(повернуто

4V- 1

J3г ,П7 .

J

f

-r(f

-Г2 II

uZ,4

«pi/г. S

20 33 27

7

I /

Изобретение относится к хлебопекарной промышленности, а именно к механизации попрузочно-разгруЗОЧНых работ в экспедициях и хранилищах хлебозаводов.

Известна линия лотрузочно-разгрузоч,ных работ в экспедициях и хранилищах хлебозаводов , содержащая транспортеры для подачи готовых изделий, Циркуляционные столы для их сортировки, передвижные цепные штабелеры лотков, систему цепных транспортеров для лодачи и хранения штабелей заполненных лотков в хлебохранилище, транспортер для лодачи порож,них лотков к штабелерам, устройство со счетчиками для автоматического учета готовой продукции, и снабженная установкой для мойки и сушки лотков. В этой линии Порожлие лотки загружают в щтабелеры вручную, рабочим неудобно подбирать изделия по ассортименту, .не обеспечена выдача хлеба ПО порядку поступления его IB хлебохранилище , готовая продукция учитывается недостаточно точно.

Для устранения указанных недостатков в предложенной линии предусмотрены тележки для перевозки и хранения штабелей лотков. Тележки имеют штыри с пальцами и буферные механизмы для опускания « подъема щтырей, щтабелеры установлены внутри циркуляционных столов, снабженных направляющими путями для неремещения штабелеров.

Для подачи порожних лотков к штабелерам применяется цепной транспортер, опоясывающий транспортеры для подачи и хранения штабелей заполненных лотков. Эти транспортеры размещены в щелевых кожухах, утопленных IB полу хлебохранилища, и снабжены электромагнитными стопорными устройствами для остановки тележек, стрелками для поворога тележек со штабелями порожних

лотков и тяговыми каретками, црикрепленньши к звеньям цепей и входящими в зацепление со штырями кареток, в линию включена установка для мойки и суш-ки лотков, смонтированная вдоль транспортера для подачи лотков ,к щтабелерам.

Передвижной штабелер может иметь цепные механизмы для подъема штабеля порол них лотков до уровня укладки в них изделий, перещтабелирования лотков i опускания штабеля заполненных лотков на тележку, рычажные электромагнитные стопоры для остановки и освобождения тележки и автоматическое устройство для подачи импульсов на счетчик учета готовых изделий.

Установка для мойки и сушки лотков может включать машину ХМБ-34, а также устройство для подачи лотков, состоящее из двух цепных механизмов для подъема, поштучного зах.вата и перемещения лотков, наных электромагнитных стопоров для остановки и освобождения тележек, и устройство для выгрузки лотков, состоящее из опрокидывающего приспособления, цепного механизма для зах.вата и перемещения опрокинутых лотков, направляющих и цепного механизма для штабелирования лотков и опускания штабеля на тележку.

Электромагнитное стопорное устройство целесообразно выполнить IB виде стопора и электромагнита с оружиной, при этом стопор может иметь наклонную плоскость для автоматического подъема щтыря тележки и освобождения ее от тяговой каретки цепного транспортера и крючок для окончательной остановки тележки.

Стрелка для -поворота тележек со штабелями порожних лотков может содержать электромагнит с пружиной для ее от1К|рывания и дугообразную хвостовую часть для самозакрывания при проходе штыря тележки.

Буферный 1механизм тележки целесообразно выполнить В виде .буфера с «а.клонной плоскостью для подъема и опускания щтыря тележКи и пружины.

Цепные транспортеры для подачи штабелей заполненных лотков в хлебохранилище целесообразно снабдить автоматическими устройствами для подачи импульсов на соответствующие счетчики для учета готовых изделий .

На фиг. 1 схематически представлена предлол енная линия; на фиг. 2 - конструкция транспортеров; на фиг. 3-общий вид штабелера; на фиг. 4 - разрез по А-А на фиг. 3; на фиг. 5 - тележка; на фиг. 6 - буферный механизм; на фиг. 7 - -поворотная стрелка; на фиг. 8 - стопорное устройство; на фиг. 9- установка для мойки и сушки лотков.

Линия -состоит из транспортера 1 готовой продукции, циркуляционных столов 2, передвижного штабеле ра 3, транспортера 4 для подачи порожних лотков к штабелерам 3, системы цепных транспортеров 5 для подачи и хранения штабелей заполненных лотков в хлебохранилище, тележек 6, установки 7 для мойки и сущки лотков и устройства для автоматического учета готовой продукции.

Штабелеры 3 установлены .внутри циркуляционных столоВ 2, которые снабжены направляющими путями 8 для перемещения щтабелеров .

Цепной транспортер 4 опоясывает транспортеры 5, которые размещены в щелевых кожухах 9, утопленных в полу хлебохранилища , и снабжены электромагнитными стоцорными устройствами -10 для остановки и освобождения тележек.

Транспортер 4 служит для подачи тележек 6 со штабелями чистых лотков IK штабелеру 3, для (ПОдачи тележек со щтабелем грязных ЛОТ1КОВ ,к установке 7 для мойки и сушки лотков ,и для перевозки тележек .в хлебохранилище .

Штабелер 5 (фиг. 3, 4) имеет цепной механизм 11 для подъема штабеля порожних лотков до уровня укладки в них изделий, цепной механизм 12 для опускания штабеля

заполненных лотков на тележку, рычажные электромагнитные стопоры 13, 14, 15 для остановки тележки 6 и автоматическое устройство для подачи импульсов счетчи1ку 16 готовых изделий, срабатывающее при проходе

тележки б с наполненными хлебом лотками в хлебохранилище.

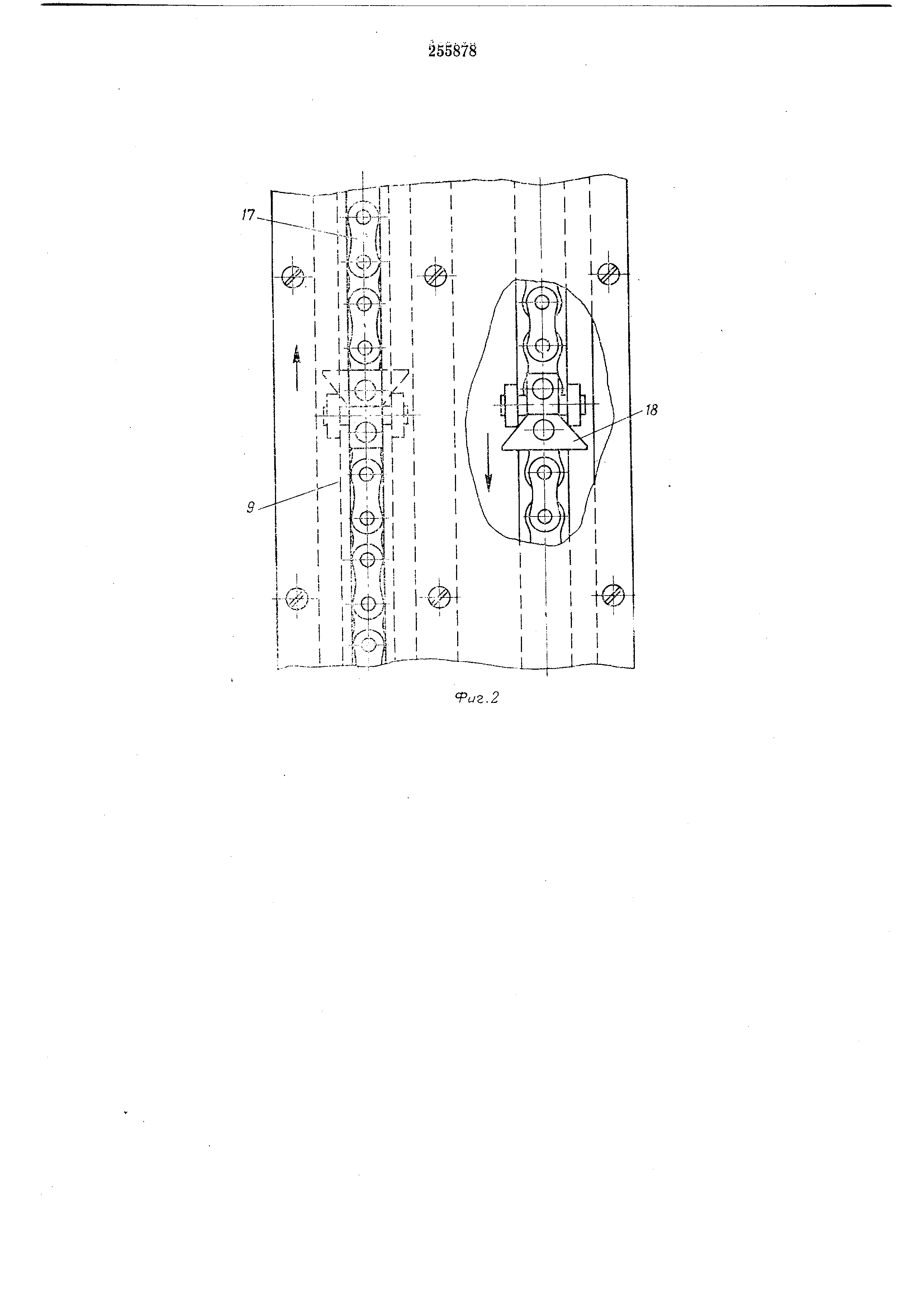

Рабочая поверхность щтабелера 3 находится на уровне циркуляционных столов 2. Транспортер 4 (фиг. 2) состоит из цепи 17

с пр.икрепленныМИ че1рез определенные промежутки тяговыми каретками 18 и заключен в утопленный в полуметаллический кожух 9. Щель в кожухе находится на уровне пола хлебохранилища и служит для направления

движения тележек 6.

Транспортер 4 снабжен приводом с натяжным устройством 19 и стрелкой 20 (фиг. 7), которая служит для поворота тележки 6 со штабелями пустых лотков с транспортера 4

на транспортер 5 поодиночке или по рядам, состоящим из определенного количества тележек 6..

Транспортер 5 служит для перемещения тележек 6 со штабелями наполненных хлебом

лотков в пределах хлебохранилища, он аналогичен по конструкции транспортеру 4.

Транспортер 5 снабжен приводом 21 с натяжным устройствоам 22 и электромагнитным стопорным устройством 10, которое служит

для остановки тележки 6.

Тележка 6 (фиг. 5) имеет колеса 23. В передней части рамы 24 тележки установлен штырь 25 с пальцами 26 и 27. Штырь 25 в нижнем положении зацепляется за тяговую

каретку /5 цепи 17 и направляет тележ1ку 6 по транспортерам 4 и 5. Для опускания и поднятия штыря 25 служит буферный механизм 28.

Буфе,рный механизм 28 состоит из буфера

29, имеющего на своем стержне наклонный участок 30 для подъема штыря 25 (при помощи впрессованного в него пальца 26) при столкновении буфера 29 с рамой тележКИ или со стопорами 13, 14, 15 штабелера 3, он

имеет также пружину 31, которая при освобождении буфера 29 передвигает его в первоначальное положение, опуская при этом штырь 25. В передней части тележки 6 имеется рукоятка для перемещения тележки вручную и замок 32 для фиксирования штыря 25 в крайнем верхнем положении.

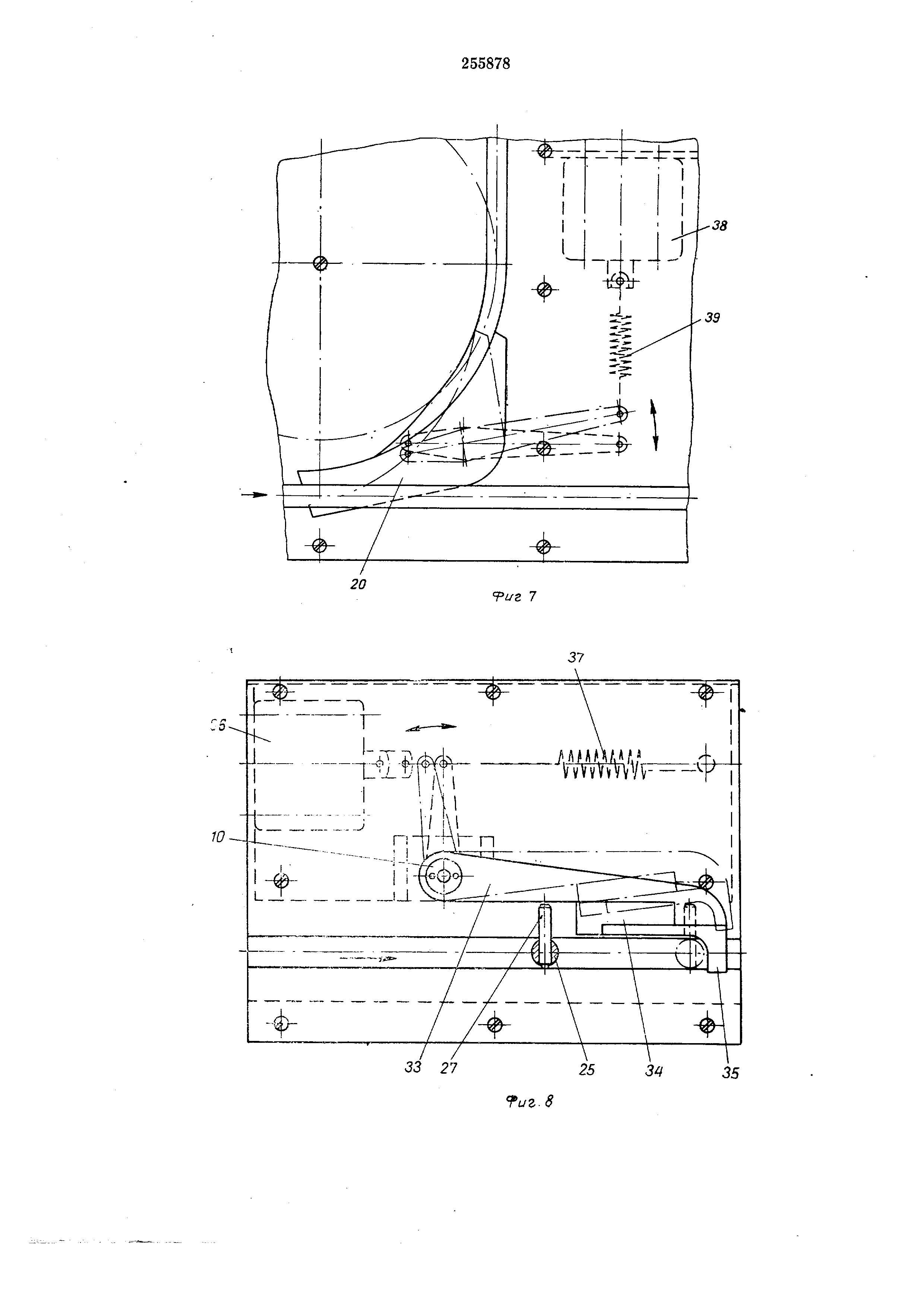

Электромагнитное стопорное устройство -10 (фиг. 8) для транспортеров 4 тл 5 состоит из стопора 33, который в хвостовой части имеет

наклонную плоскость 34 для подъема штыря 25 при помощи пальца 27 и К рючок 35 для окончательной остановки тележки 6, электромагнита 36 для открывания стопора 33, пружины 37 для закрывания стопора 33. Автомалишь при поднятии штыря 25 вручную для доставки тележ.к« 6 с готовой продукцией к автомашинам.

Стрелка 20 имеет дугообразную хвостовую часть, обеспеч.иваюш.ую самозакрывание стрелки После прохода шты.ря 25 тележки 6, электромагнит 38 для открывания стрелки 20 и пружину 39, которая при находяпдемся под током электромагните открывает стрелку 20 после прохода штыря 25 тележки для пропускания определенного числа тележек 6.

Установка 7 для санитаркой обработки лотков с последующей их суш.кой. Она состоит «3 устройства 40 для разгрузки лотков , машины ХМБ 41 для мойки и сушки лотков и устройства 42 для загрузки лотков.

Устройство 40 для выгрузки лотков имеет цепной 1подъемник 43, конструкция которого аналогична .конструкции механизма 11 ъ штабелере 3 и цепной механизм 44 для захвата лотков .и поштучного перемещения их по направляющим 45 на приемный стол 46 машины 41.

Устройство 42 для загрузки лотков имеет опрокидывающий механизм 47, цепной механизм 48 для захвата опрокинутых лотков и перемещения их по направляющим 49 на цепной механизм 50 для штабелирования лотков и опускания штабеля на тележку 6. Конструкция механизма 50 аналогична конструкции механизма 12 штабелера 3.

Для вызова тележки 6 служат кнопки 51, а для остановки их возле установки 7 - стопары 52, 53, 54. Для управления работой линии в хлебохранилище установлен пульт управлеЕия 55, а в экспедиции - иульт ynpaiBления 56.Работает линия -следующим образом.

Готовая продукция подается из хлебопекарной печи на циркуляционные столы 2 на.клонным ленточным транспортером /. Укладчица включает привод, передвигающий штабелер 3 на один из транспартерав 5.

Для вызова тележки 6 с пустыми лотками нажимают кнопку 51, при этом освобождаются электромагнитные стопорные устройства 10 первой тележки запасного ряда 66 и второй тележки запасного ряда 6в с пустыми лотками, и включается электромагнит 38, открывающее соответствующую стрелку 20. При освобождении электромагнитных стопорных устройств 10 опускаются ведушие штыри 25 тележек запасного ряда 66, 6в, .которые зацепляются за тяговые .каретки 18 цепи /7 кольцевого транспортера 4. Первая телелска запасного ряда 66 передвигается по т ранспортеру 4 до открытой стрелки 20, поворачивается на транспортер 5, автоматически за крывая за собой стрелку 20, и останавливается за электромагнитным столором 13 у штабелера 5 лотков. В это .время вторая тележка запасного ряда 6в выходит в первоначальное положение первой тележки запасного ряда 66. Все остальные тележки запасного .ряда перемещаются вперед и останавливаюгся за электромагнитным стопорным устройством 10. При освобождении стопора 13 ожидающая тележка 6а заезжает в секцию подьема порожних лотков с цепным механизмом // и останавливается за стопором 14, включая цепные механизмы // и 12 подъема и опускания штабелей лотков. Штабель порожних лотков поднимается до рабочей поверхности штабелера 3, автоматически

освобождая пустую тележку 6 от стопора 14, направляя ее под погрузку в секцию опускания наполненных лотков с цепным механизмом 12 и останавливая ее за рычажным стопором 15. Укладчица, передвинув .верхний

лоток из щтабеля порожних лотков по направляющим в секцию опускания наполненных лотков, наполняет его готовой продукцией с циркуляционного стола 2. Когда укладч1ща снимет верхний пустой лоток со

штабеля, освобождается конечный выключатель , И срабатывает привод цепных механизмов // и 12. При этом штабель порожних лоткоз снова поднимается до уровня рабочей поверхности штабелера 3, а штабель наполнепных готовой продукцией лотков опускается на одиН шаг, равный высоте лотка. После заполнения последнего лотка штабель наполненных лотков автоматически оиускается на поданную пустую тележку 6, «оторая при

освобождении электромагнитного стопора 15 направляется по транспортеру 5 в .хлебохранилище , одновременно освобождается следующая тележка 6а, которая въезжает в секцию подъема штабеля пустых лотков штабелера 5.

Когда тележка 6 с готовой продукцией inpoходит .в хлебохранилище, срабатывает автоматическое устройство для подачи импульсов на счетчик 16. Когда буферный механизм 28

тележки 6 нажмет на раму 24 телел ки, ведущий штырь 25 по наклонному участку 30 буфера 29 поднимается, и тележка останавливается . Весь ряд телел ек с наполненными лoткa ги стоит за электромагнитяым стопориым устройством 10, находящемся на другом конце транспортера 5, у экспедиции. Готовая продукция хранится в складе ПО ассортименту- на каждом транспортере 5 отдельный сорт.

Рабочий экспедиции освобол дает тележку 6 с готовой продукцией и, поднимая штырь 25 в крайнее верхнее положение, толкает ее при помощи дугообразной рукоятки к заехавшему в экспедицию автофургону. При поднятии цггыря 25 срабатывает устройство, подающее импульсы на счетчик. Паполненные лотки загружаются в автофургон вручную, а пустые лотки укладываются на освободившуюся тележку 6. Тележку с возвращенными

из торговой сети лотками иодталкивают к кольцевому транспортеру 4, штырь 25 опускается в щель транспортера 4, и тележка направляется к установ,ке 7, где она останавливается за стопором 52 в положении ожиПосле разгрузки -предыдущего штабеля грязных лотков автоматически открывается стопор 52, и тележка 6 въезжает в устройство 40 разгрузки лотков. Цепиой подъемник 43 захватывает и поднимает штабель грязных 5 лотков до уровня рабочей поверхностиИ освобождает пустую тележку 6 от рычажного электромагнитного стопора 53 для того, чтобы направить ее в устройство 42 для затрузки лотков. Другой цепной механизм 44 захва- 10 тывает лотки из устройства 40 для разлрузки и поштучно перемещает их по направляющим 45 на приемный стол 46 машины 4 для мойки и сушки хлебных лотков. Обработанные лотки, выходя из машины для мойки и суш- 15 ки хлебных лотков, переводятся опрокидывающим .механизмом 47 в рабочее положение, собираются цепным механизмом 48 по направляющим 49 на другой цепной механизм 50, который периодически, опуская их на 20 шаг, равный высоте лотка, укладывает лотки в штабель в устройстве для загрузки лотков. После укладки последнего лотка штабель вновь опускается при помощи цепного механизма 50 на тележку 6. Тележка 6 со штабе- 25 лем чистых лотков автоматически освобождается от рычажного электромагнитного стопора 54, направляется в запасной ряд и останавливается за последней тележкой этого ряда. Если накапливается большое колнчество тележек 6 с пустыми лотками, их можно направить на любой свободный транспортер 5 с установленного в хлебохранилище пульта управления 55. С пульта управления 56 мож- 35 но направлять программируемое количество тележек с пустыми лотками с любого транспортера 5 на второй запасной путь. Линия приема готовой продукции в хлебохранилищ ,е и выдачи ее в экспедицию может 40 быть применена на всех строящихся и существующих хлебозаводах, преимуществе.нно, средней или большой мощности с широким ассортиментом продукции. Предмет изобретения 1. Линия погрузочно-разгрузочных работ в экспедициях и хранилищах хлебозаводов, содержащая транспортеры для подачи готовых изделий, циркуляционные столы для их сор- 50 тировки, передвижные цепные штабелеры для лотков, систему цепных транспортеров для перемещения и хранения штабелей заполненных лотков в хлебохранилище, транспортер для но.дачи порожних лотков к штабе- 55 лврам, устройство со счетчиками .для автоматического учета готовой продукции и снабженная установкой для мойки и. сушки лотков, отличающаяся тем, что, с целью механизации загрузки порожних лотков в шта- 60 белеры, обеспечения удобного подбора изде30 45 ния штабелей лотков, имеюш.ими штыри с иальцами и буферные механизмы для опускания и подъема штырей; штабелеры установлены внутри циркуляционных столов, снабженных нап ра:вляюш.ими путями для неремещения штабелеров, транспортер для подачи порол них лотков к штабелерам выполнен цепным и опоясывает транснортеры для подачи и хранения штабелей заполненных лотков , транспортеры размещены в щелевых кожухах , утопленных в нолу хлебохранилища, и снабжены электромагнитными стопорными устройствами для остановки и освобождения тележек, стрелками для поворота тележек со штабелями порожних лотков и тяговыми каретками, прийрепленными к звеньям цепей и входящими в зацепление со штырями кареток , а установка для мойки .и сушки лотков включена в линию и смонтирована вдоль транспортера для подачи лотков -к щтабелерам . 2. Линия но п. 1, отличающаяся тем, что передвижной штабелер имеет ценные ,механнзмы для подъема штабеля порожних лотков до уровня укладки в них изделий, перештабелирования лотков и опускания штабеля заполненных лотков на тележку, рычажные элект-ромагнитные стопоры для остановки и освобождения тележки и автоматическое устройство для подачи нмпульсов «а счетчик готовых изделий. 3. Линия но п. 1, отличающаяся тем, что установка для мойки и сушки лотков включает .машину Х Ш-34, а также устройства для загрузки и разгрузки лотков, при этом устройство для загрузки лотков состоит из двух цепных механизмов д.ля подъема, поштучного захвата и перемещения лотков, направляющих для их опрокидывания и рычажных электромагнитных стопоров для остановки и освобождения тележек, а устройство для выгрузки лотков - из опрокидывающего приспособления, .цепного механизма для захвата и перемещения опрокинутых лотков, направляющих и цепного механизма для штабелирования лотков и опускания штабеля на тележку. 4. Линия по п. 1, отличающаяся тем, что электромагнитное стопорное устройство состоит из стопора и электромагнита с пружиной , причем стопор имеет .наклонную плоскость для автоматического по.дъема штыря тележки н освобождения ее от тяговой каретки цепного транспортера и крючок для окончательной остановки тележки. 5. Линия по п. 1, отличающаяся тем, что стрелка для поворота тележек со штабелями порожних лотков со.а;ержит электромагнит с пружиной для ее открывания и дугообразную хвостовую часть для самозакрывания при проходе штыря тележки. 6. Линия по п. 1, отличающаяся тем, что буферный механизм тележки состоит из бу7 . Линия по п. 1, отличающаяся тем, что цепные транопорте ры для подачи штабелей заполненных лотков ;В хлебохранилище снаб10

жены автоматическими устройствами для подачи импульсов на соответствующие счетч 1ки для учета готовых изделий.
