Устройство для измерения гранулометрического состава полидисперсных материалов

Настоящее изобретение касается гранулометрического анализа полидисперсных сред.

В известных устройствах для гранулометрического анализа, содержащих прозрачную кювету и систему регистрации с источником света и фотоириемником, анализ ведется в гравитационном поле.

В предложенном устройстве кювета выполнена в виде однополостного цилиндрического ротора с осевым отверстием, а оптическая ось системы регистрации перпендикулярна плоскости вращения кюветы, что позволяет осуществить автоматическую регистрацию седиментации в центробежном поле с повыщенной точностью .

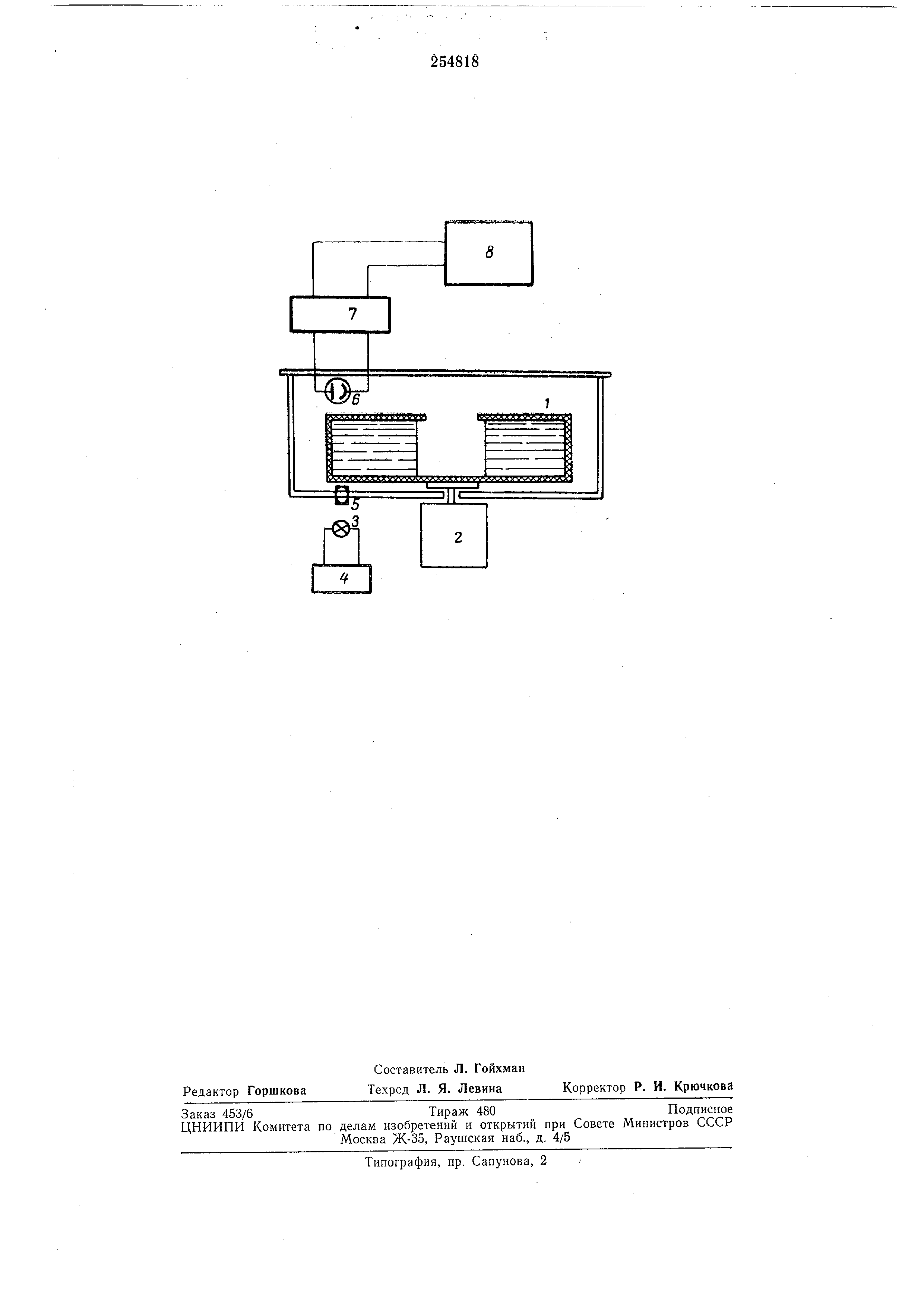

На чертеже изображено устройство для измерения гранулометрического состава полндисперсных материалов.

Исследуемая суспензия заливается в прозрачную полую роторную кювету I через верхнее отверстие. Затем приводится во вращение двигатель 2 с заданной скоростью вращения. Под действием цеитробежных сил происходит седиментация частиц исследуемого материала. Узкий пучок света от осветителя 3, питаемого от источника 4 стабилизированного напряжения , проходит оптическую систему 5 и прозрачную полую роторную кювету к исследуемой суспензией и попадает на фотоэлектрическую систему регистрации. Величина фототока , пропорциональная световому потоку, падающему на фотоэлемент 6, усиливается усилителем 7 и регистрируется самопишущим прибором 8. Оптическая плотность суспензии в зоне измерения зависит от концентрации частиц и их размеров и, вследствие седиментации , непрерывно меняется, что, в свою очередь , приводит к изменению величины фототока , являющейся функцией оптической плотности суспензии.

По зависимости величины фототока от оптической плотности и зависимости оптической плотности от размеров и концентрации частиц в суспензии можно, с учетом уравнения .авижения частиц в поле центробежных сил, провести гранулометрический анализ полидисперсных материалов.

Предмет изобретения

Устройство для измерения граиулометрического состава полидисперсных материалов, содержащее прозрачную кювету и систему регистрации с источником света и фотоприемником , отличающееся тем, чтО, с целью повыиюния точности измерений и исследования нескольких ipo6 без остаиовки прибора, кювега выполнена в виде однополостиого цилиндрического ротора с осевым отверстием, а оитическая ось системы регистрации перпендику
