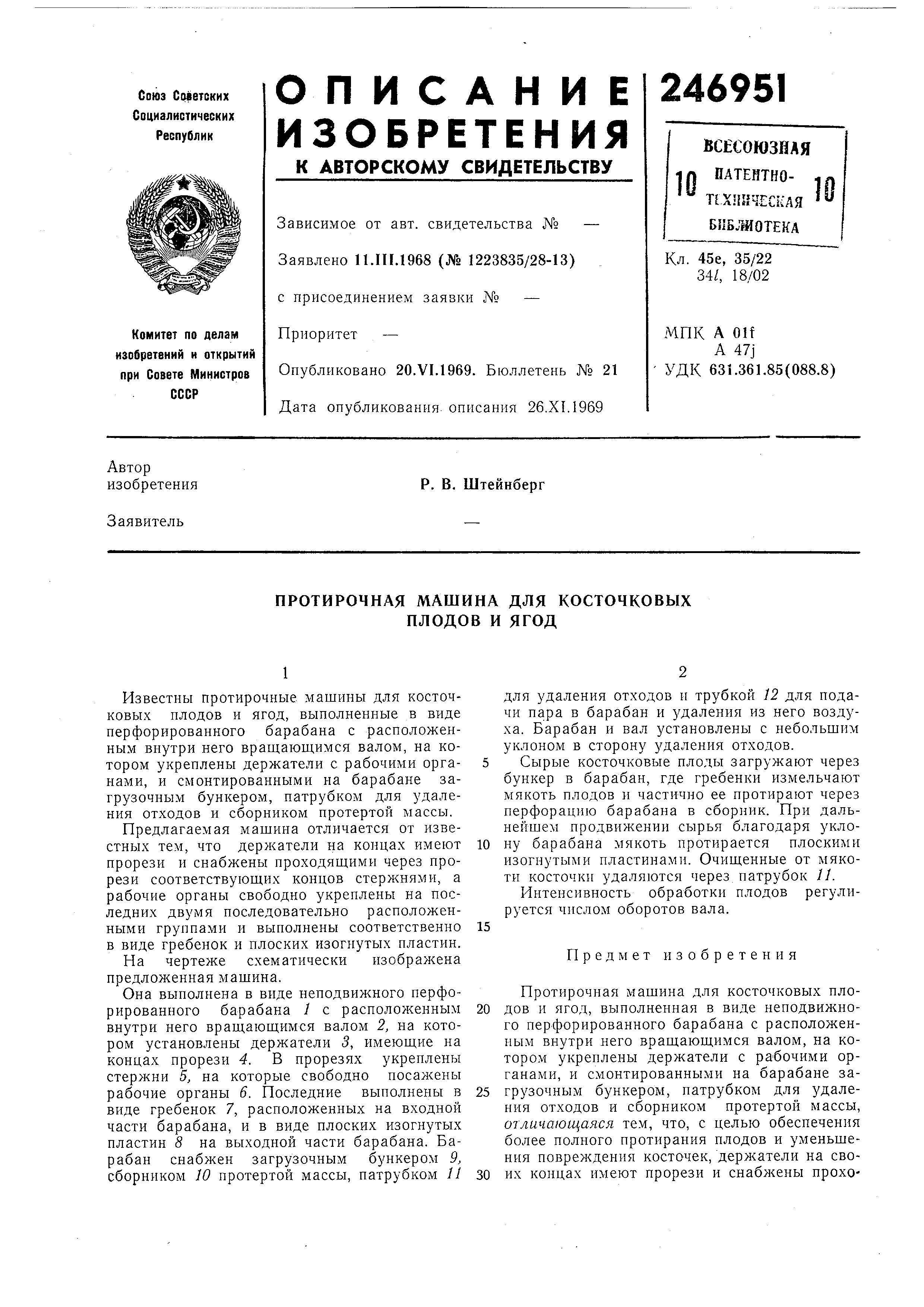

Протирочная машина для косточковых плодов и ягод

Известны протирочные машины для косточковы .х плодов и ягод, выполненные в виде перфорированного барабана с расположенным впутри него вращающимся валом, на котором укреплены держатели с рабочими органами , и смонтированными на барабане загрузочным бункером, патрубком для удаления отходов и сборником протертой массы.

Предлагаемая машина отличается от известных тем, что держатели на концах имеют прорези и снабжены проходящими через ирорези соответствующих концов стержнями, а рабочие органы свободно укреплены на последних двумя последовательно расположенными группами и выиолнены соответственно в виде гребенок и плоских изогнутых иластин.

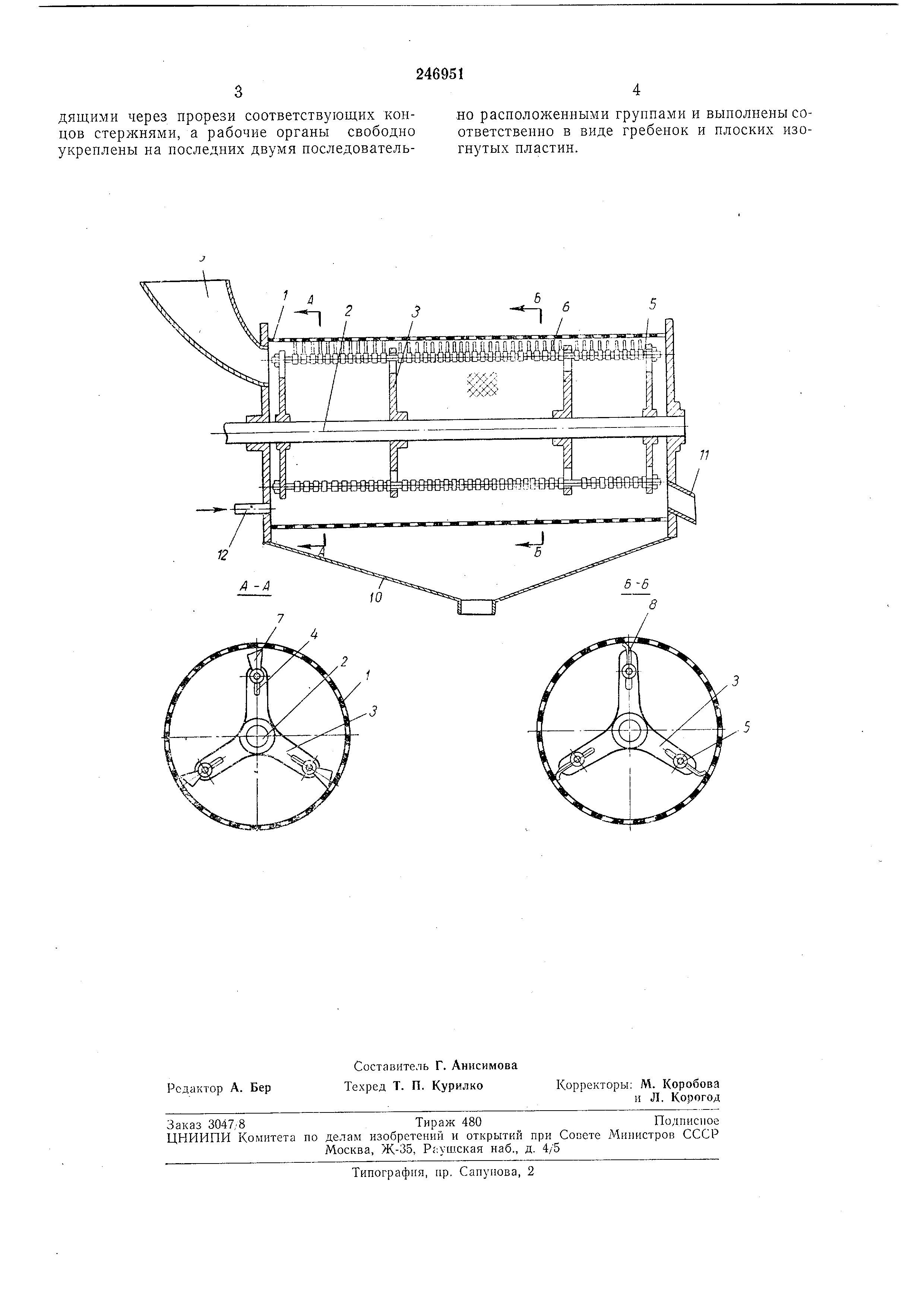

На чертеже схематически изображена предложенная машина.

Она вынолнена в виде неподвижного перфорированного барабана 1 с распололсенным внутри него вращающимся валом 2, на котором установлены держатели 3, имеющие на концах прорези 4. В прорезях укреплены стержни 5, на которые свободно посажены рабочие органы 6. Последние выполнены в виде гребенок 7, расположенных на входной части барабана, и в виде илоских изогнутых пластин 8 на выходной части барабана. Барабан снабжен загрузочным бункером 9, сборником 10 протертой массы, патрубком //

для удаления отходов и трубкой 12 для подачи пара в барабан и удаления из него воздуха . Барабан и вал установлены с небольшим уклоном в сторону удаления отходов.

Сырые косточковые плоды загружают через бункер в барабан, где гребенки измельчают мякоть плодов и частично ее протирают через перфорацию барабана в сборник. При дальнейшем продвижении сырья благодаря уклону барабана мякоть протирается плоскими изогнутыми пластинами. Очищенные от мякоти косточки удаляются через патрубок 11.

Интенсивность обработки плодов регулируется числом оборотов вала.

Предмет изобретения

Протирочная машина для косточковых плодов и ягод, выполненная в виде неподвил ного перфорированного барабана с расположенным внутри него врашающимся валом, на котором укренлены держатели с рабочими органами , и смонтированными на барабане загрузочным бункером, натрубком для удаления отходов и сборником протертой массы, огличающаяся тем, что, с целью обеспечения более полного протирания плодов и уменьшения повреждения косточек, держатели на своих концах имеют прорези и снабжены проходящими через прорези соответствующих концов стержнями, а рабочие органы свободно укренлены на носледних двумя последовательно расположенными группами и выполнены соответственно в виде гребенок и плоских изогнутых пластин.
