Установка для выброса бурильных и насосно-компрессорных труб на стеллажи и подачи их к устью скважины

Изобретение относится к области бурения, освоения и ремонта нефтяных и газовых скважин .

Известны устройства для перемещения бурильных и насосно-комирессорных труб от устья скважи.чы к стеллажам и обратно, содержащие приемный мост, ленточпые тр исиортеры со сбрасывающим механизмом, стеллажи для труб и приводы.

Однако известные устройства имеют ряд иедостаткоз, например отсутствие единой замкнутой кинематнческой схемы взаимосвязи элементов пере.мещения труб.

Предложенная установка отличается тем, что ее транспортер снабжен чередующимися крестовинами, соединенными тягами, связанными с переключателями (механического или гидравлического тииа), приводящими в действие исиолнительные механизмы. Стеллаяп для труб изготовлены в виде качающихся на щарнире балок.

Такое выполнение позволяет автоматически перемещать трубы на стеллажт п обратно.

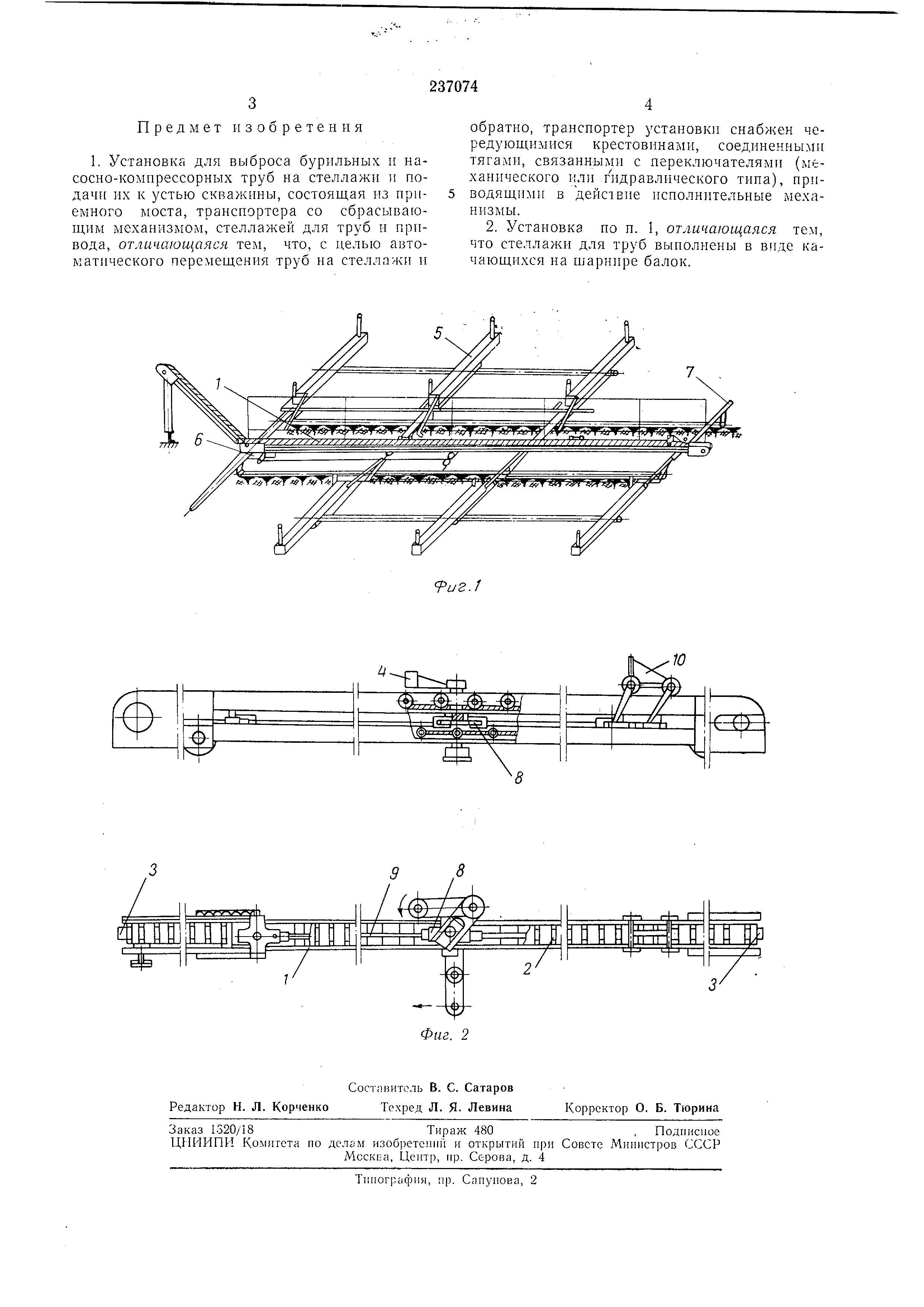

Иа фнг. 1 и 2 показана предлагаемая установка .

Опа состоит из станины 1 транспортера, его ленты 2 с управляющими щтырями 3, сбрасывающего мггханизма 4, качающихся на niapнирах стеллажей 5 и их приводов 6.

Указанные узлы смонтированы на npiieMном мосту 7. Па станине / транспортера мел-:ду его верхней и нижней направляющими подвижно вдоль ленты 2 размещены крестов П1ы S, соединенные между собой тягами 9. Одна из крестовин связана с переключателем 10, например, механического типа.

Установка работает следующим образом.

При перемещении труб от устья скваж1И1ы к стеллажам труба, поданная на ленту 2 транспортера, перемещается к кониу приемного моста 7, воздействует на переключатель 10 и включает сбрасывающий механизм 4. который срабатывает и сбрасывает трубу с ленты 2 транспортера. Затем сбрасывающий механизм возвращается в исходное положение и включает привод 6, который срабатывает п подает трубу на стеллажи.

При обратном цикле для снятия труб со стеллажей п перемещения их к устью скваЖ1ШЫ стеллажи 5 наклоняются в сторону ленты 2 транспортера. На переключатель 10 воздействуют управляющие щтыри 3 ленты 2,

включая срабатывающий вхолостую сбрасывающий мexaкиз 4, который при возврате в исходное положение включает привод 6. Труба перекидывается на ленту транспортера и подается к устью скважины

Предмет изобретения

1. Установка для выброса бурильных и насосно-комирессорных труб на стеллажн и подачи их к устью скважины, состоящая из нр1 емного моста, транспортера со сбрасывающим механизмом, стеллажей для труб и привода , отличающаяся тем, что, с целью автоматического перемещения труб на стеллажи и

обратно, транспортер установки снабжен чередующимися крестовинами, соединенными тягами, связанными с переключателями (механического гидравлического тина), приводящими в действие исполнительные механизмы .

2. Установка по и. 1, отличающаяся тем, что стеллажи для труб выполнены в виде качающихся на шарнире балок.
