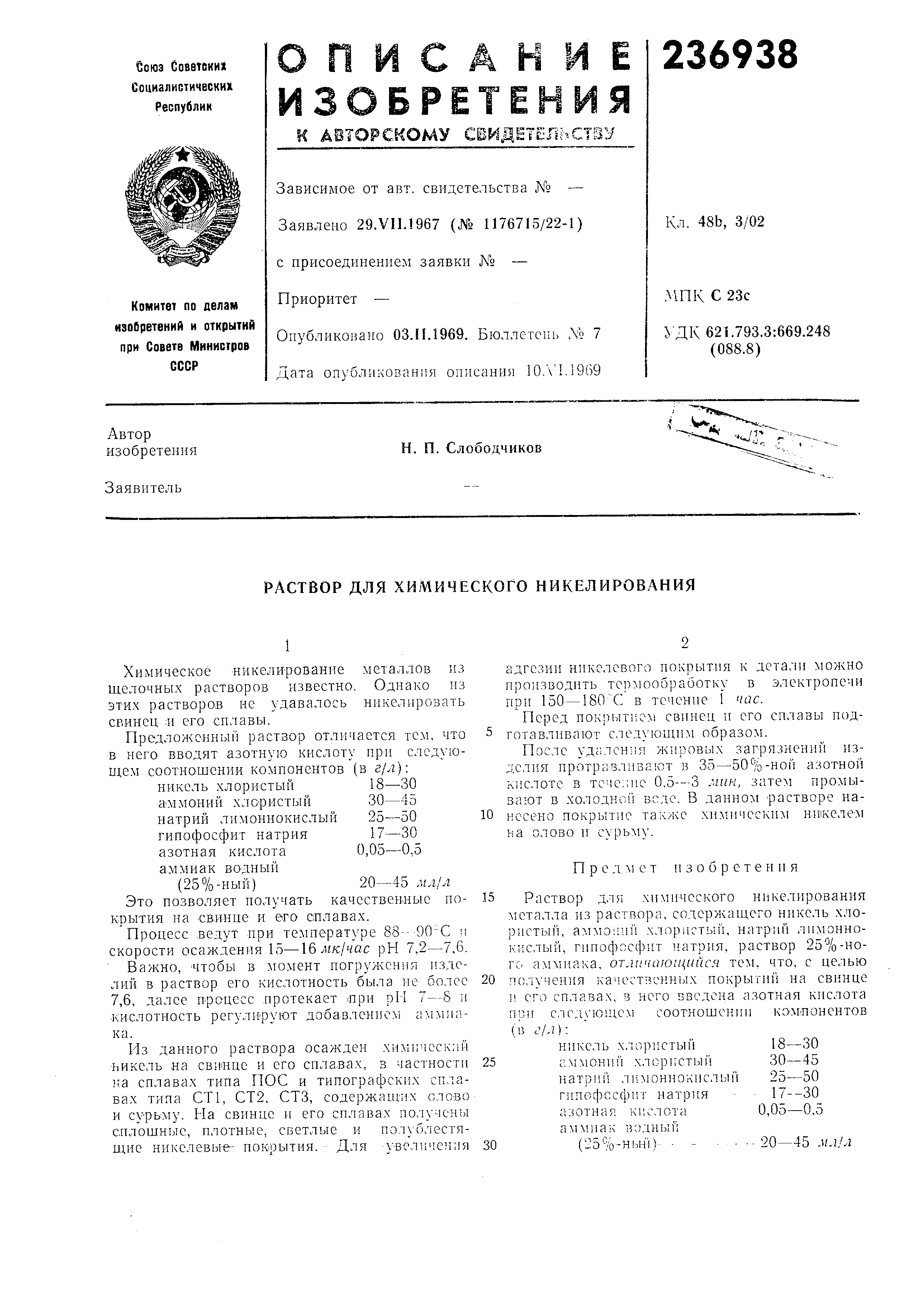

Раствор для химического никелирования

Химическое никелирование металлов из шелочны.х растворов известно. Однако из этн.х растворов не удавалось никелировать свинец ;и его сплавы.

Предложенный раствор отличается тем, что в него вводят азотную кислоту при следующем соотношении компонентов (в г/л): никель хлористый18-30

аммоний хлористый30-45

натрий лимоннокислый 25-50 гииофосфпт натрия17-30

азотная кислота0,05-0,5

аммиак водный

(25%-ный)

20-45 поЭто позволяет получать качественные крытия на свинне и его сплавах.

Процесс ведут при температуре 88---90-С м екорости осаждения 15-16мк1час рН 7,2-7,6. Важно, чтобы в момент ногружения изделий в раствор его кислотность была не более 7,6, далее процесс протекает лри рН 7-8 и .кислотность регулируют добавлением амлшака .

Пз данного раствора осажден химический никель на свинце и его сила.вах, в частиости г,а сплавах типа ПОС и типографских сплавах типа СТ1, СТ2, СТЗ, содержащих олово и сурьму. Па свинце и его сплавах получены силошные, плотные, светлые и полублестящие никелевы-е- иокрытия. - Для увеличения

адгезии никелевого покрытия к детали производить термообработку в электропечи при 150-180С в течение i час.

Перед покрытием евиисц и его еилавы подготавлпвают еледу1оии1м образом.

После удаления жировых загрязнений изделия протразлива от в 35-50%-ной азотной кислоте в тече:;ие 0. мин, затем промывают в холодной веде. В данном растворе нанесено покрытие также химическим нп1келеМ ьа олово и сурьму.

Предмет изобретения

Раствор для химического никелирования металла из раствора, содержащего никель хлористый , аммопи) хлористый, натрий лимоннокислый , гииофосфит натрия, раствор 25%-ноге , аммиака, отличаюгцийс.ч тем, что, с целью получения качественных покрытий на евинце его сплавах, в него введена азотная кислота ири следующем соотношении компонентов (в г/,1}:

18-30

никель хлористый 30-45 аммоний хлористый 25-50

натрий л и м они ОКИ ел ы и 17--30 гипофосфит натрия 0,05-0,5 азотная кислота аммиак вэдный (25%-ньн|)
