Логическая схема "И-НЕ"

л

Логическая схема «И-НЕ относится к элементам цифровых вычислительных машин, выполненных в транзисторно-транзисторной логике .

Известны логические схемы «И-НЕ транзисторно-транзисторной логики, содерл ащие входной многоэмиттерный транзистор, усилительный каскад и выходной каскад, состоящий из эмиттерного повторителя на составном транзисторе и выходного транзистора с заземленным эмиттером, коллектор которого соединен с эмиттером составного транзистора. В известных логических схемах «И-НЕ транзисторно-транзисторной логики база составного транзнстора выходного каскада соединена через резистор с земляной шиной. Недостаток известных схем «Н-ИЛИ-НЕ маломош,ной серии заключается в большом расходе мощности и а упомяиутом резисторе.

Предложенная схема отличается тем, что база выходного каскада составного транзистора через резистор соединена с коллектором выходного транзистора и выходом схемы. Это позволяет уменьш 1ть мощность рассеяния.

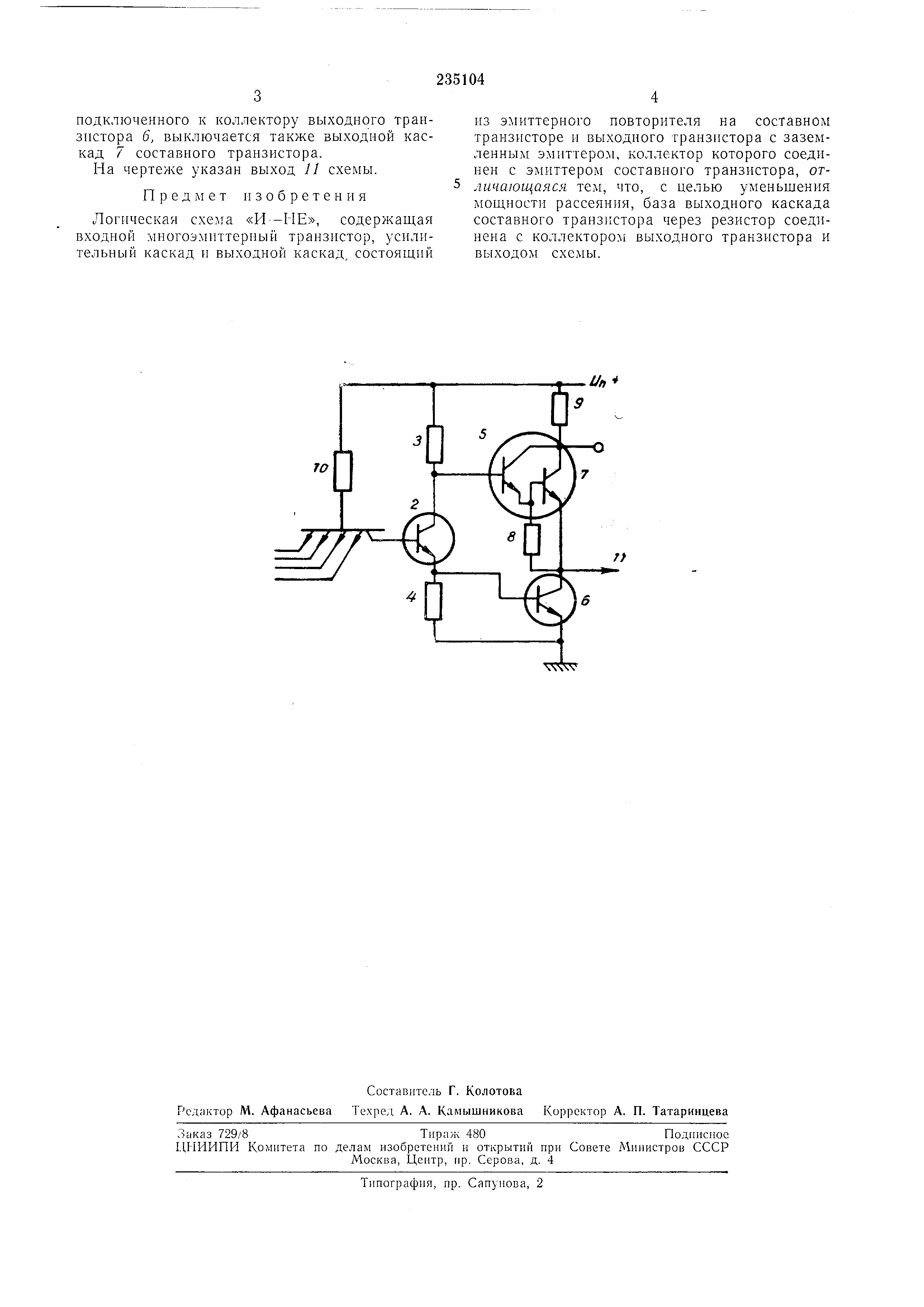

Предложенная схема «И-НЕ приведена на чертеже.

Она содери ит входной многоэмиттерный транзистор Л коллектор которого соединен с базой усилительного каскада на транзисторе 2 и резисторах Л и 4: коллектор транзистора 2

подключен к базе входного каскада 5 составного транзистора, а эмиттер - к базе выходного транзистора 6. Коллектор выходного транзистора 6 соединен с базой выходного каскада 7 составного транзистора через резистор 8. Коллектор составного транзистора через резистор 9 соединен с плюсовой шиной источника питания. При подаче на выход входного многоэмиттерного транзистора / низкого потенциала ток через резистор 10 иереключается в эмиттер этого транзистора, так что транзистор 2 выключается , )1 ток через его коллекторный резистор 3 переключается в базу входного каскада 5 составного транзистора.

Резистор 4 обеспечивает запирание выходного транзистора 6. Благодаря включению входного каскада 5 составного транзистора включается выходной каскад 7 этого транзпстора , что обеспечивает подачу высокого выходного уровня через токоограничивающий резистор 9.

При подаче на входы многоэмиттерного транзистора / высоких входных сигналов ток

через резистор 10 переключается в базу транзистора 2, затем включается выходной транзистор 6. В коллекторе транзистора 2 устанавливается низкий потенциал, И входной каскад 5 составного транзнстора выключается. Блаподключенного к коллектору выходного транзистора 6, выключается также выходной каскад 7 составного транзнстора. На чертеже указан выход 11 схемы.

Предмет изобретения

Логическая схема «И -НЕ, содержащая входиой многоэмиттерный транзистор, усилительный каскад н выходной каскад состояш,нй

из эмиттериого повторителя на составнол транзисторе и выходного транзнстора с заземленным эмиттером, коллектор которого соединен с эмиттером составного транзистора, отличающаяся тем, что, с целью уменьшения мощности рассеяния, база выходного каскада составного транзистора через резистор соединена с коллектором выходного транзистора и выходом схемы.
