Грейфер

Известны грейферы, которые используются для перегрузки и штабелевки круглых лесоматериалов .

Они состоят из портальной рамы, челюсти, верхней и нижней подвижных траверс с полиспастом и лебедкой.

Однако полезный объем грейфера недостаточно большой. Предлагаемый грейфер отличается тем, что внутреннее пространство портальной рамы обеспечивает возможность принудительного раскрытпя челюстей, которые шарнприо прикреплены к нижним концам стоек портальной рамы и соединены тягами с подъемной верхней траверсой.

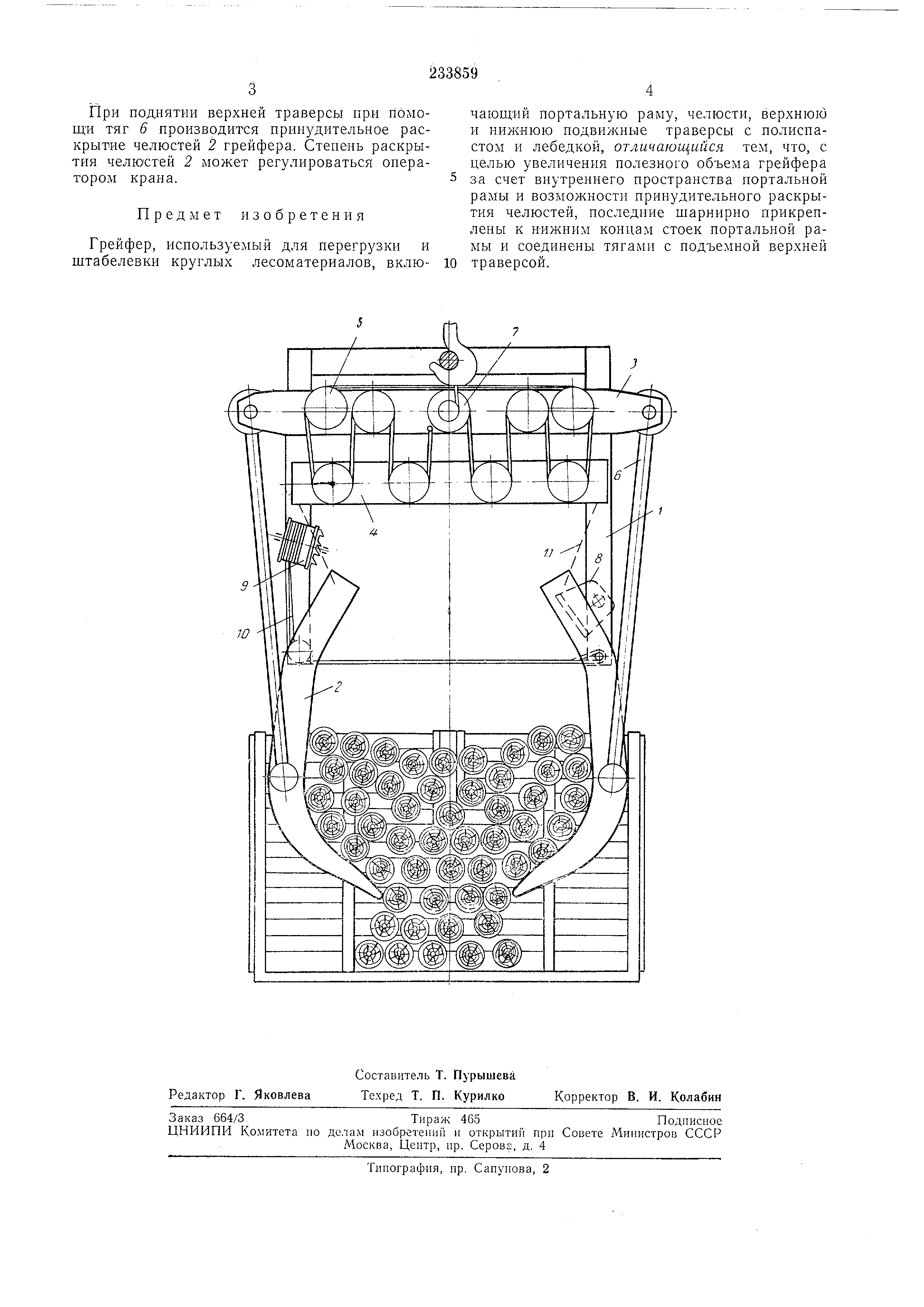

На чертеже схематически изображен предлагаемый грейфер.

Грейфер состоит из портальной рамы / с шарнирно укрепленными на ней челюстями 2, верхней 3 и нижней 4 траверс с блоками 5, образуюшими полиспаст, тяг 6, соединяюш,их верхнюю траверсу 3 с челюстями 2 лебедки 7, укрепленной на верхней траверсе 3 грейфера.

Для облегчения внедрения грейфера в штабель и снижения усилий при смыкании его челюстей 2 на одной из Них установлен вибратор 8. Плотное обжатие захваченной пачки материалов производится с помошью специального устройства, состоящего из заводного барабана 9 с пружиной и троса W. Кроме того , нижняя траверса 4 соединяется с челюстями 2 при помощи цепи //.

При работе раскрытый грейфер опускают на штабель лесоматериалов.

Благодаря ножевой форме челюсти 2 под действием собственного веса грейфера и вибраций проникают в штабель лесоматериалов на требуемую величину начального внедрения. При вращении лебедки 7 против часовой стрелки верхняя 3 и нижняя 4 траверсы грейфера сближаются. При этом нил-:няя траверса

3 через цепи //, а верхняя траверса 4 через тяги 6 поворачивают челюсти 2 грейфера, захватывая хлысты или сортаменты. При смыкании челюсти 2 грейфера перемещают захваченные лесоматериалы в верхнюю часть зева,

прижи.мая их к натянутому тросу 10. Заполняя зев грейфера, лесоматериалы вытягивают трос 10, раскручивая нри этом барабан 9. При этом заводится пружлна барабана 9. В определенный момент челюсти 2 грейфера упираются в зубья храповика (на чертеже не ноказан), выполненного за одно целое с барабаном 9, и заклинивают его. При дальнейшем обжатии пачки лесоматериалов барабан 9 не вращается. Захваченные лесоматериалы давят на трос 10, который растягивает концевую пружину (на чертеже не показана). В конце смыкания челюстей пачка лесоматериалов оказывается полностью обжатой и готовой к транспортированию.

При разгрузке грейфера лебедка 7 вращается по часовой стрелке, в результате чего опускаются траверсы грейфера.

При поднятии верхней траверсы при помощи тяг 6 производится принудительное раскрытие челюстей 2 грейфера. Степень раскрытия челюстей 2 может регулироваться оператором крана.

Предмет изобретения

Грейфер, используемый для перегрузки и штабелевки круглых лесоматериалов, включающий портальную раму, челюсти, верхнюю и нижнюю подвижные траверсы с полиспастом и лебедкой, отличающийся тем, что, с целью увеличения полезного объема грейфера за счет внутреннего пространства портальной рамы и возможности принудительного раскрытия челюстей, последние шарнирно прикреплены к нижним концам стоек портальной рамы и соединены тягами с подъемной верхней траверсой.
