КРИОКАМЕРА К ИСПЫТАТЕЛЬНОЙ МАШИНЕ

Криокамера к испытательной машине, содержащая теплоизолированный корпус, устройства для ввода хладагента, экранирующий цилиндр и нагреватель, отличающаяся тем, что, с целью повышения точности регулировки температуры, она снабжена коническими чашами для сбора парообразного и жидкого хладагента, установленными в верхней и нижней частях экранирующего цилиндра.

Известны криокамеры к испытательным машинам, содержащие теплоизолированный корпус, устройства для ввода хладагента, экранирующий цилиндр и нагреватель. Однако они не позволяют получать равномерное распределение температуры в рабочем пространстве камеры.

Предлагаемая криокамера отличается от известных тем, что она снабжена коническими чашами для сбора парообразного и жидкого хладоагента, установленными в верхней и нижней частях экранирующего цилиндра, что позволяет повысить точность регулировки температуры в рабочем пространстве камеры.

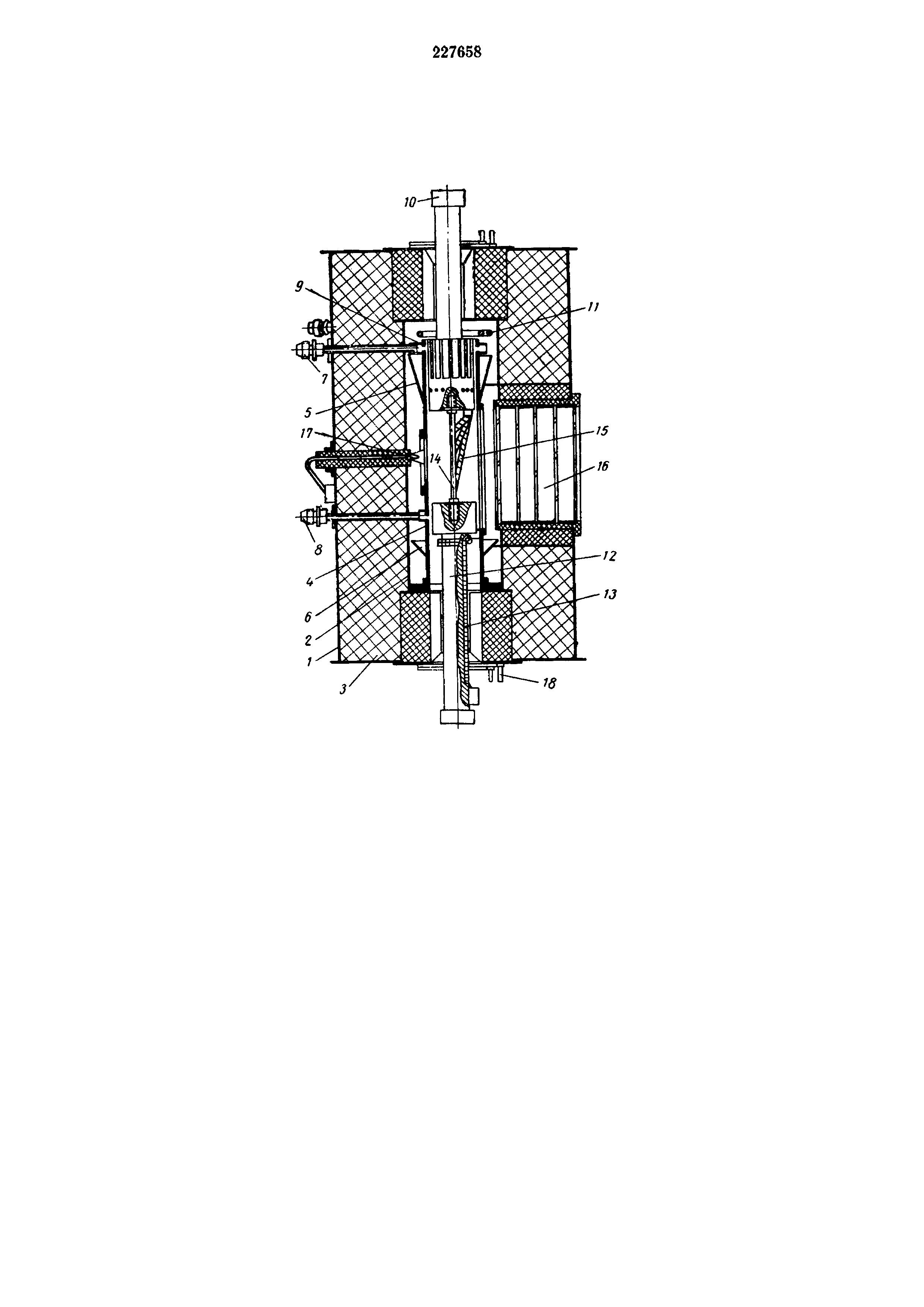

На чертеже показана криокамера в разрезе.

Криокамера содержит наружный металлический корпус 1 и внутренний 2, между которыми находится теплоизоляция 3, медный экранирующий цилиндр 4, конические чаши 5 и 6 для удержания жидкого и газообразного хладагента, вводимого в криокамеру через штуцера 7 и 8.

Один из верхних вводов, оканчивающийся кольцеобразным змеевиком 9, сбрасывает хладагент непосредственно на верхний захват 10, оканчивающийся ребристой головкой, выполняющей роль радиатора, аккумулирующего холод. Второй верхний ввод заканчивается змеевиком 11, выполненным по спирали Архимеда, с целью перекрытия полости между цилиндром 4 и корпусом 2. Снизу змеевик 11 имеет отверстия для сброса хладагента. Для выравнивания температуры в нижней части криокамеры под нижним захватом 12 помещен нагреватель 13.

Температура на образце 14 измеряется при помощи термопар 15. Для наблюдения за образцом криокамера снабжена окном 16 и лампой 17. Заслонки 18 служат для сброса излишних паров хладагента в атмосферу. Для быстрого выхода на заданный режим, хладагент вводится одновременно через все штуцера. Часть хладагента задерживается в конических чашах 5 и 6. Далее поддержание равномерной температуры по длине образца производится за счет регулирования подачи хладагента и периодического включения нагревателя 13.
