заявка
№ SU 218491
МПК G01N25/16

Автоматический дилатометр

Авторы:
Лариков Л.Н.
Номер заявки
1133311/26-10
Дата подачи заявки
03.01.1967
Опубликовано
17.05.1968
Страна
SU
Как управлять
интеллектуальной собственностью
Чертежи
1
Реферат

[8]

Формула изобретения

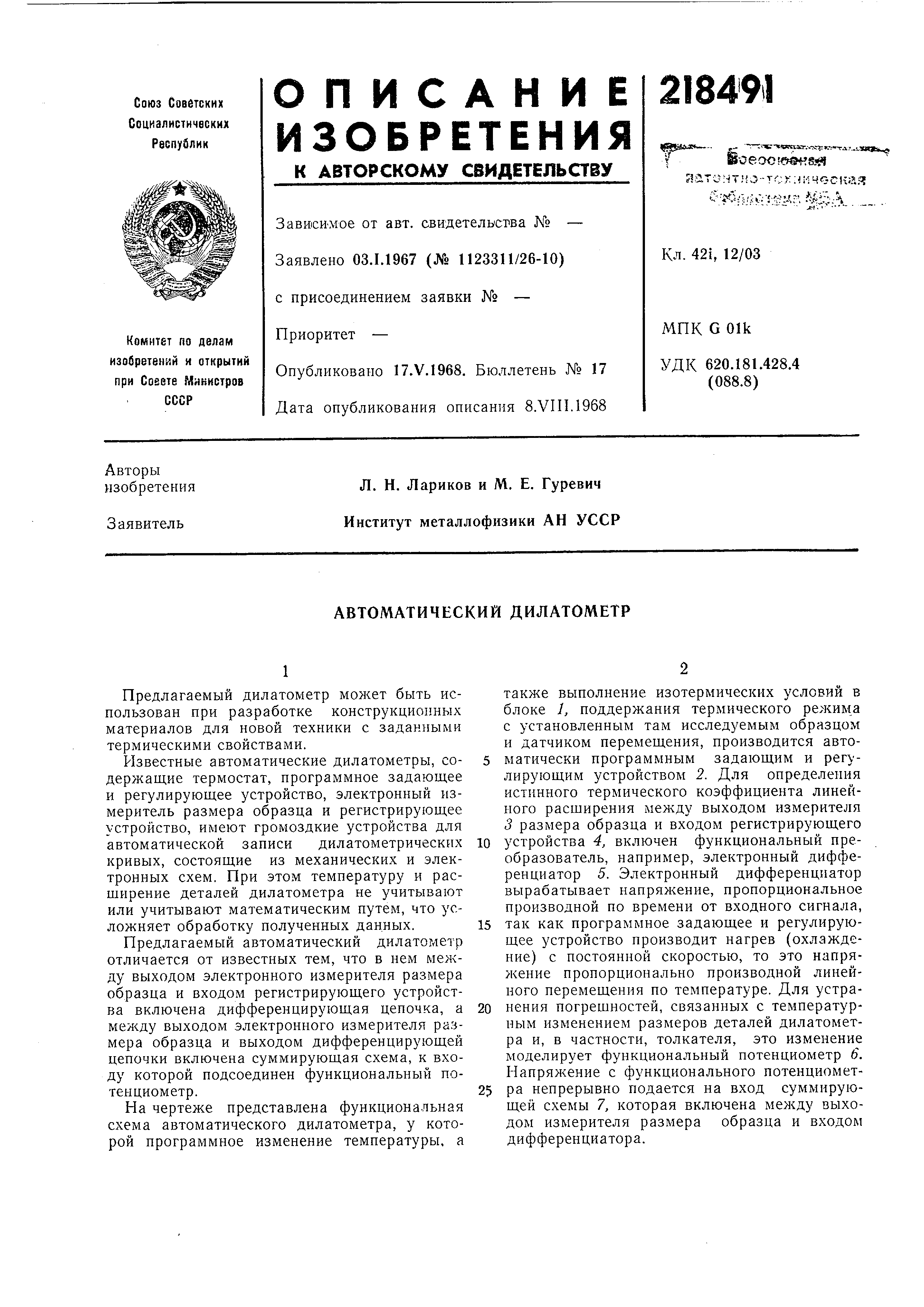

Описание

[1]

Предлагаемый дилатометр может быть использован при разработке конструкционных материалов для новой техники с заданными термическими свойствами.

[2]

Известные автоматические дилатометры, содержащие термостат, программное задающее и регулирующее устройство, электронный измеритель размера образца и регистрирующее устройство, имеют громоздкие устройства для автоматической записи дилатометрических кривых, состоящие из механических и электронных схем. При этом температуру и расширение деталей дилатометра не учитывают или учитывают математическим путем, что усложняет обработку полученных данных.

[3]

Предлагаемый автоматический дилатометр отличается от известных тем, что в нем между выходом электронного измерителя размера образца и входом регистрирующего устройства включена дифференцирующая цепочка, а между выходом электронного измерителя размера образца и выходом дифференцирующей цепочки включена суммирующая схема, к входу которой подсоединен функциональный потенциометр .

[4]

На чертеже представлена функциональная схема автоматического дилатометра, у которой программное изменение температуры, а

[5]

также выполнение изотермических условий в блоке 1, поддержания термического режима с установленным там исследуемым образцом и датчиком перемещения, производится автоматически программным задающим и регулирующим устройством 2. Для определения истинного термического коэффициента линейного расширения между выходом измерителя 3 размера образца и входом регистрирующего устройства 4, включен функциональный преобразователь , например, электронный дифференциатор 5. Электронный дифференциатор вырабатывает напряжение, пропорциональное производной по времени от входного сигнала, так как программное задающее и регулирующее устройство производит нагрев (охлаждение ) с постоянной скоростью, то это напряжение пропорционально производной линейного перемещения по температуре. Для устранения погрешностей, связанных с температурным изменением размеров деталей дилатометра и, в частности, толкателя, это изменение моделирует функциональный потенциометр 6. Напряжение с функционального потенциометра непрерывно подается на вход суммирующей схемы 7, которая включена между выходом измерителя размера образца и входом дифференциатора.

[6]

Предмет изобретения

[7]

Автоматический дилатометр, содержащий термостат, программное задающее и регулирующее устройство, измеритель размера образца и регистрирующее устройство, отличающийся тем, что, с целью упрощения конструкции и процесса измерения, в нем между выходом измерителя размера образца и входом регистрирующего устройства включена дифференцирующая цепочка, а между выходом измерителя размера образца и входом преобразователя включена суммирующая схема, со входом которой соединен функциональный потенциометр .
