Устройство для бурения шпуров

Изобретение относится к устройствам для бурения шпуров, преимущественно в подземных выработках, при помощи перфоратора на пневмоподдержке.

Известно, что при бурении пневматическими перфораторами скорость бурения и вибрация перфоратора зависят от усилия подачи , которое сообщается перфоратору в направлении бурения. Чем больше усилие подачи , тем больше скорость бурения и меньше вибрация перфоратора.

Известны устройства для бурения шпуров, состоящие из перфоратора и пневмоподдержки , соединенной с ним шарнирно для осуществления подачи перфоратора. Однако применение пневмоподдержки не обеспечивает необходимого усилия нажатия при бурении и, тем самым, оптимальной скорости бурения и минимальной вибрации, так как это усилие зависит от веса перфоратора и угла установки поддержки . Вес ручного перфоратора не превыщает вибрации, так как это усилие зависит от веса перфоратора и угла установки лоддерж1ки . Вес ручного перфоратора не превышает 30 кг, а угол установки поддержки по условиям эксплуатации не может быть достаточно малым, поэтому при бурении усилие нажатия не превышает 80 кг, что недостаточно и приводит к повышению вибрации перфоратора и понижению скорости бурения.

В предлагаемом устройстве использовано нажимное приспособление, установленное на перфораторе с пневмоподдержкой и выполненное в виде выдвижной стойки, распираемой при бурении в почву или кровлю выработки .

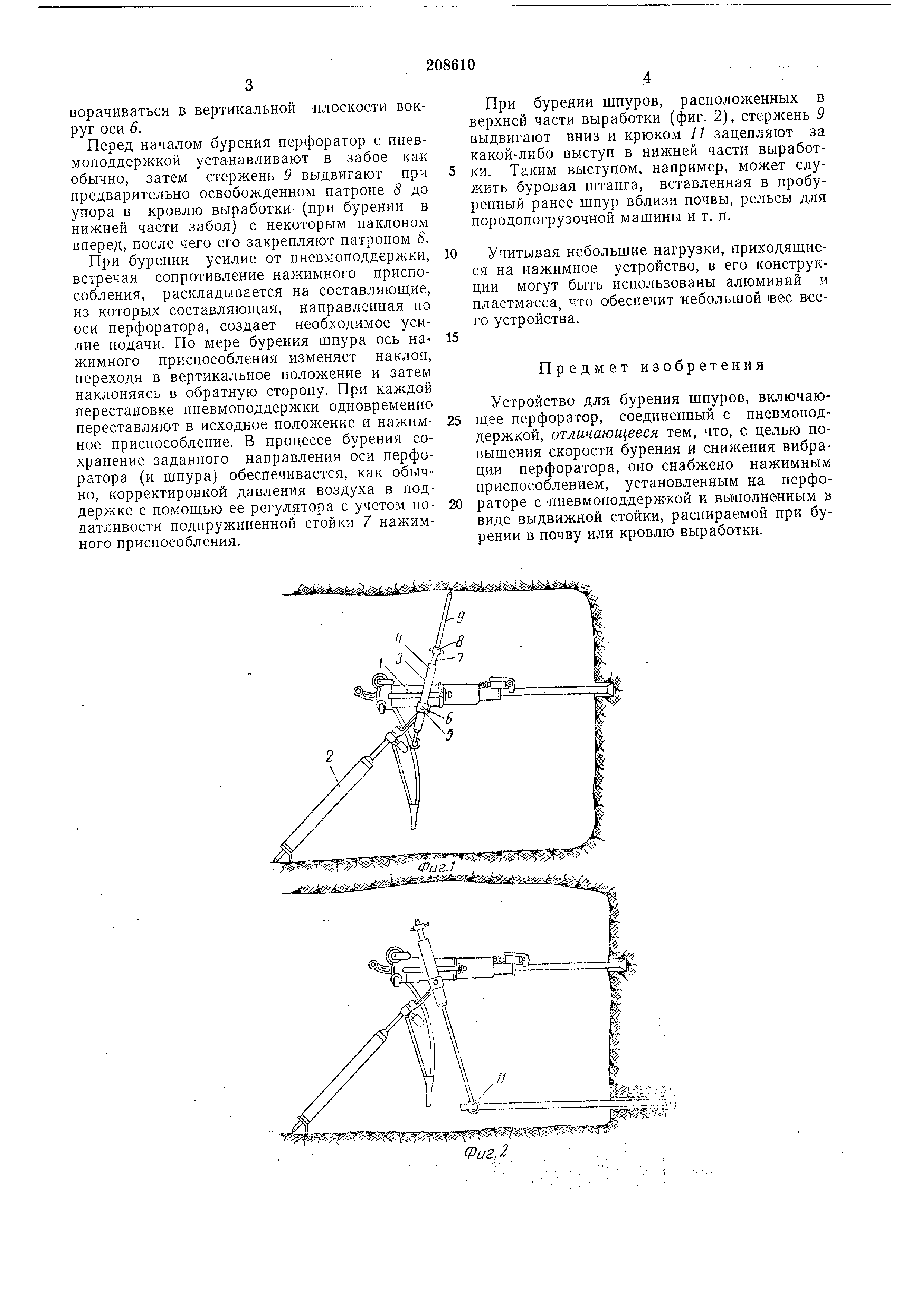

На фиг. 1 - предлагаемое устройство при бурении шпуров в нижней части выработки; на фиг. 2 - то же, при бурении шпуров в

верхней части выработки; на фиг. 3 - то же вариант выполнения.

Устройство содержит перфоратор 1, пневмоподдержку 2 и нажимное приспособление 3.

Нажимное приспособление состоит из трубчатой направляющей 4, закрепленной во втулке 5, жестко сопряженной с осью 6 шарнира пневмоподдержки и перфоратора. Внутри направляющей помещена стойка 7, подпружиненная изнутри таким образом, что для ее

вталкивания в направляющую требуется преодолеть некоторое заданное усилие. Конец стойки снабжен патроном 8, с помощью которого может быть закреплен в любом положении стержень 9, помещенный внутри стойки.

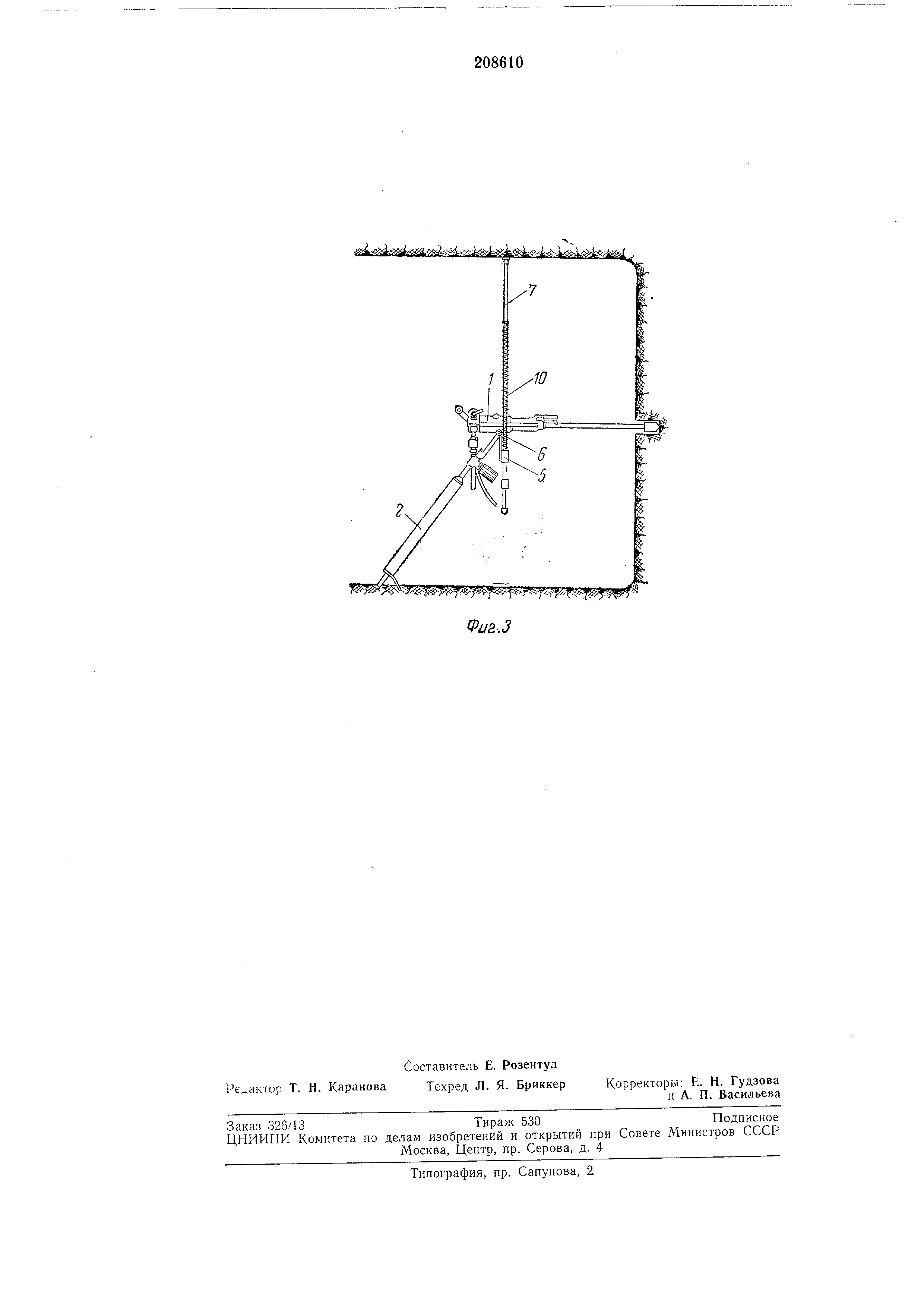

Этот вариант целесообразен при значительной высоте выработки. Как показано на фиг. 3, стойка 7 опирается пружиной 10 на втулку 5, что целесообразно при небольшой и средней высоте выработки. Собранное таким образом

ворачиваться в вертикальной плоскости вокруг оси 6.

Перед началом бурения перфоратор с пневмоподдержкой устанавливают в забое как обычно, затем стержень 9 выдвигают при предварительно освобожденном патроне 8 до упора в кровлю выработки (при бурении в нижней части забоя) с некоторым наклоном вперед, после чего его закрепляют патроном S.

При бурении усилие от пневмоподдержки, встречая сопротивление нажимного приспособления , раскладывается на составляющие, из которых составляющая, направленная по оси перфоратора, создает необходимое усилие подачи. По мере бурения шпура ось нажимного приспособления изменяет наклон, переходя в вертикальное положение и затем наклоняясь в обратную сторону. При каждой перестановке пневмоподдержки одновременно переставляют в исходное положение и нажимное приспособление. В процессе бурения сохранение заданного направления оси перфоратора (и шпура) обеспечивается, как обычно , корректировкой давления воздуха в поддержке с помощью ее регулятора с учетом податливости подпружиненной стойки 7 нажимного приспособления.

....г..й.

При бурении шпуров, расположенных в верхней части выработки (фиг. 2), стержень 9 выдвигают вниз и крюком 11 зацепляют за какой-либо выступ в нижней части выработки . Таким выступом, например, может служить буровая штанга, вставленная в пробуренный ранее шпур вблизи почвы, рельсы для породопогрузочной машины и т. п.

Учитывая небольшие нагрузки, приходящиеся на нажимное устройство, в его конструкции могут быть использованы алюминий и пластма1сса, что обеспечит небольшой вес всего устройства.

Предмет изобретения

Устройство для бурения шнуров, включающее перфоратор, соединенный с пневмоподдержкой , отличающееся тем, что, с целью повышения скорости бурения и снижения вибрации перфоратора, оно снабжено нажимным приспособлением, установленным на перфораторе с пневмоподдержкой и выполненным в виде выдвижной стойки, распираемой при бурении в почву или кровлю выработки.
