Дробилка для минеральных удобрений

г

Изобретение относится к дробилкам для измельчения слежавшихся и комковатых минеральных удобрений.

Известны дробилки минеральных удобрений , включающие дезинтегратор и механизм привода.

В предлагаемом .изобретении для качественного измельчения удобрений и обеспечения устойчивого режима работы дробилки внутри бункера дезинтегратора установлен вращающийся зубчатый барабан с колосниковой решеткой у входного отверстия.

На роторе дезинтегратора установлены дробящие ножи, а на передней стенке дробильной камеры дезинтегратора, примыкающей к бункеру, жестко закреплены пальцы, расположенные между пальцами ротора дезинтегратора . Над входным отверстием дробящей камеры расположен неподвижный нож-отражатель .

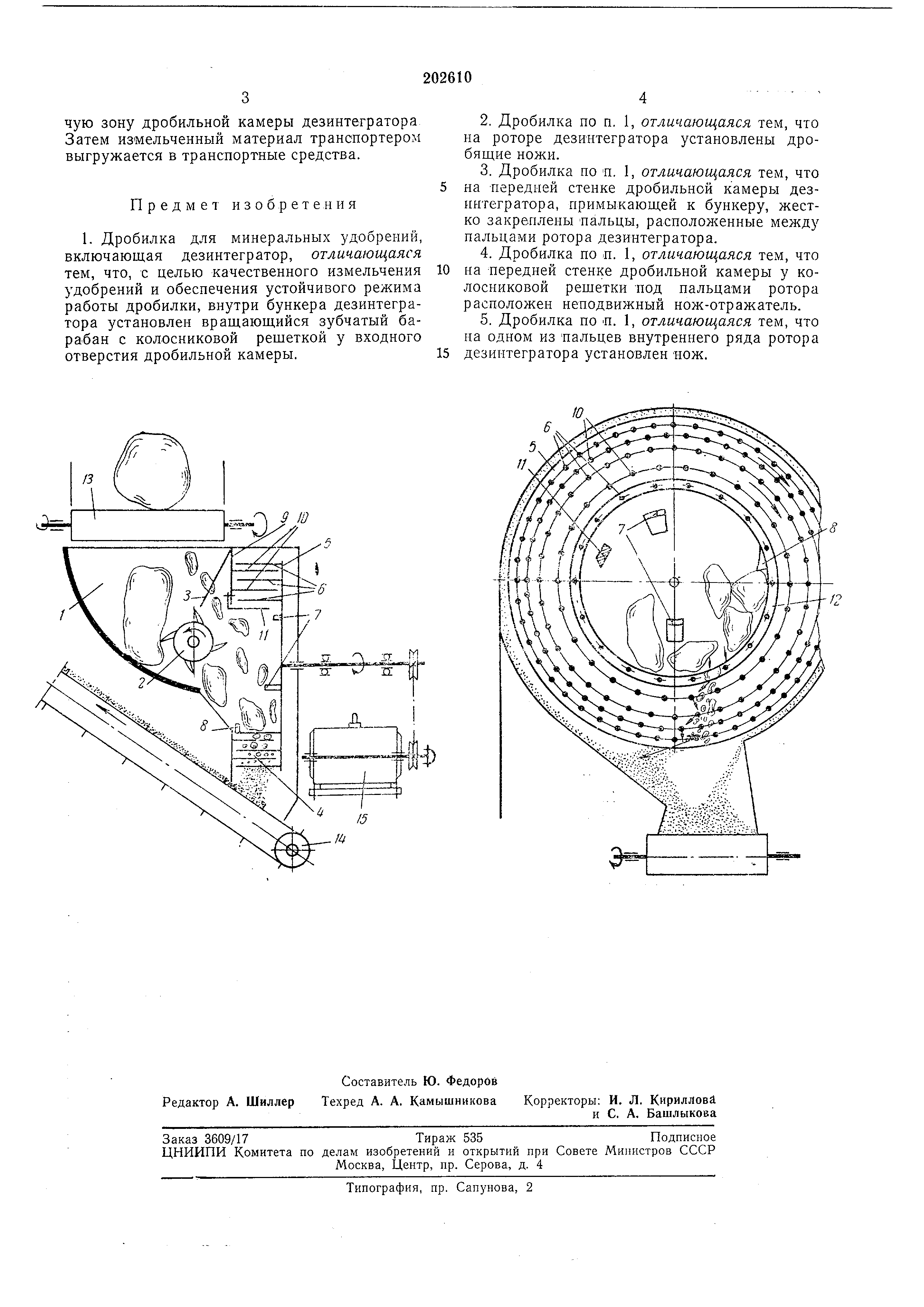

На чертеже представлена принципиальная схема описываемой дробилки.

Внутри приемного бункера / смонтирован вращающийся зубчатый барабан 2 с колосниковой решеткой 9, выполненной в виде отдельных прутков, установленных наклонно у входного отверстия в дробильную камеру 4 дезинтегратора. На роторе 5 дезинтегратора с пальцами 6 установлены дробящие ножи 7, а на конце внутреннего ряда пальцев ротора

смонтирован нож 8. К передней стенке 9 дробильной камеры, примыкающей к бункеру, жестко прикреплены пальцы 10, расположенные между пальцами ротора дезинтегратора. Над входным отверстием дробильной камеры установлен нож-отражатель 11, жестко прикрепленный одним концом к стенке 9. Концы пальцев каждого ряда закреплены между собой кольцами 12.

Минеральные удобрения в бункер загружаются транспортером 13, а измельченный материал выгружается транспортером 14. Ротор дезинтегратора приводится от электродвигателя 15 или ВОМа трактора через промежуточную систему передач.

Работает данная дробилка следующим образом .

Слежавшиеся удобрения транспортером подаются в бункер, где часть их с мелкими кусками просевается через колосниковую решетку и подается в дробильную камеру дезинтегратора , а другая часть удобрений с крупными кусками захватывается зубьями зубчатого барабана , который предварительно измельчает удобрения и равномерно подает в дробильную камеру. Ножи ротора дезинтегратора также дробят материал и направляют к пальцам, которые окончательно его измельчают. Нераздробленные куски удобрений отбрасывают ножом-отражателем и снова попадают в г

чую зону дробильной камеры дезинтегратора Затем измельченный материал транспортером выгружается в транспортные средства.

Предмет изобретения

1. Дробилка для минеральных удобрений, включающая дезинтегратор, отличающаяся тем, что, с целью качественного измельчения удобрений и обеспечения устойчивого режима работы дробилки, внутри бункера дезинтегратора установлен вращающийся зубчатый барабан с колосниковой решеткой у входного отверстия дробильной камеры.

2.Дробилка по п. 1, отличающаяся тем, что на роторе дезинтегратора установлены дробящие ножи.

3.Дробилка по П. I, отличающаяся тем, что на передней стенке дробильной камеры дезинтегратора , примыкающей к бункеру, жестко закреплены пальцы, расположенные между пальцами ротора дезинтегратора.

4.Дробилка по п. 1, отличающаяся тем, что на передней стенке дробильной камеры у колосниковой реплетки -под пальцами ротора расположен неподвижный нож-отражатель.

5.Дробилка по л. 1, отличающаяся тем, что на одном из пальцев внутреннего ряда ротора

дезинтегратора установлен нож.
