Способ регистрации воспроизводимых сейсмических колебаний

A A.

Д

i..

Для подавления нерегулярных помех при воспроизведении в обрабатывающих машинах сейсмозаписей применяют метод корреляционного анализа, основанный на совместной обработке нескольких трасс сейсмограммы. Для этого осуш.ествляют следующие операции: считывание сигнальных функций с нескольких смежных трасс и подачу считанных функций на устройство, вычисляющее функцию взаимной корреляции считанных записей .

Выходное напряжение вычислительного устройства , пропорциональное значениям функции взаимной корреляции, визуализируют путем записи на бумажной ленте или светочувствительном материале. Однако форма визуализируемого выходного напряжения резко отличается от формы первичного сигнала (например , соверщечно исчезает фазовая выразительность сигнала). Это приводит к разрушению формы первичной записи, что затрудняет последующее истолкование результатов обработки. Кроме того, каждая трасса выходной записи представляет собой синтез первичных записей иа нескольких трассах обрабатываемой сейсмограммы. В результате такого синтеза и укрупнения записей исчезает тонкая (потрассовая) детализация первичных записей, что затрудняет или делает невозможным истолкование сложных ситуаций.

наолюдаемых на незначительных по длине участках внутри одного пакета.

Предлагаемый способ позволяет устранить из записей нерегулярные волны-помехи и сохранить иервичиую форму полезного сигнала. Для этого воспроизводимые сейсмические колебания подают на регистратор только тогда, когда выходное напряжение устройства, вычисляющего функцию взаимной корреляции считанных с нескольких смежных трасс сигналов , пропорциональное величине этой функции , превышает величину установленного норога дискриминации.

В результате применения предлагаемого 5 способа сейсмозаписи сохраняются только на временных интервалах предполагаемого обнаружения полезного сигнала и отсутствуют на временных интервалах действия некоррелируемых помех.

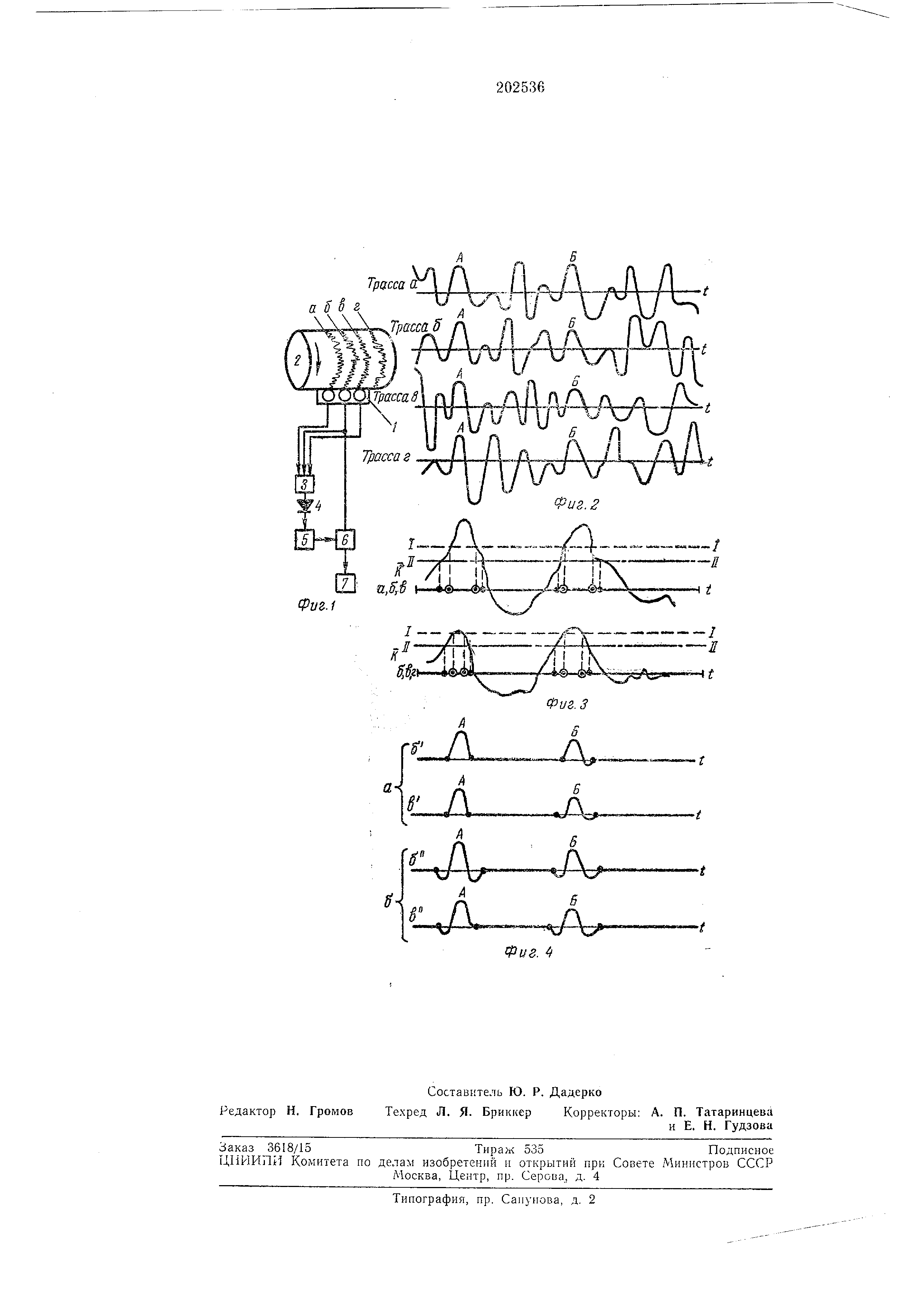

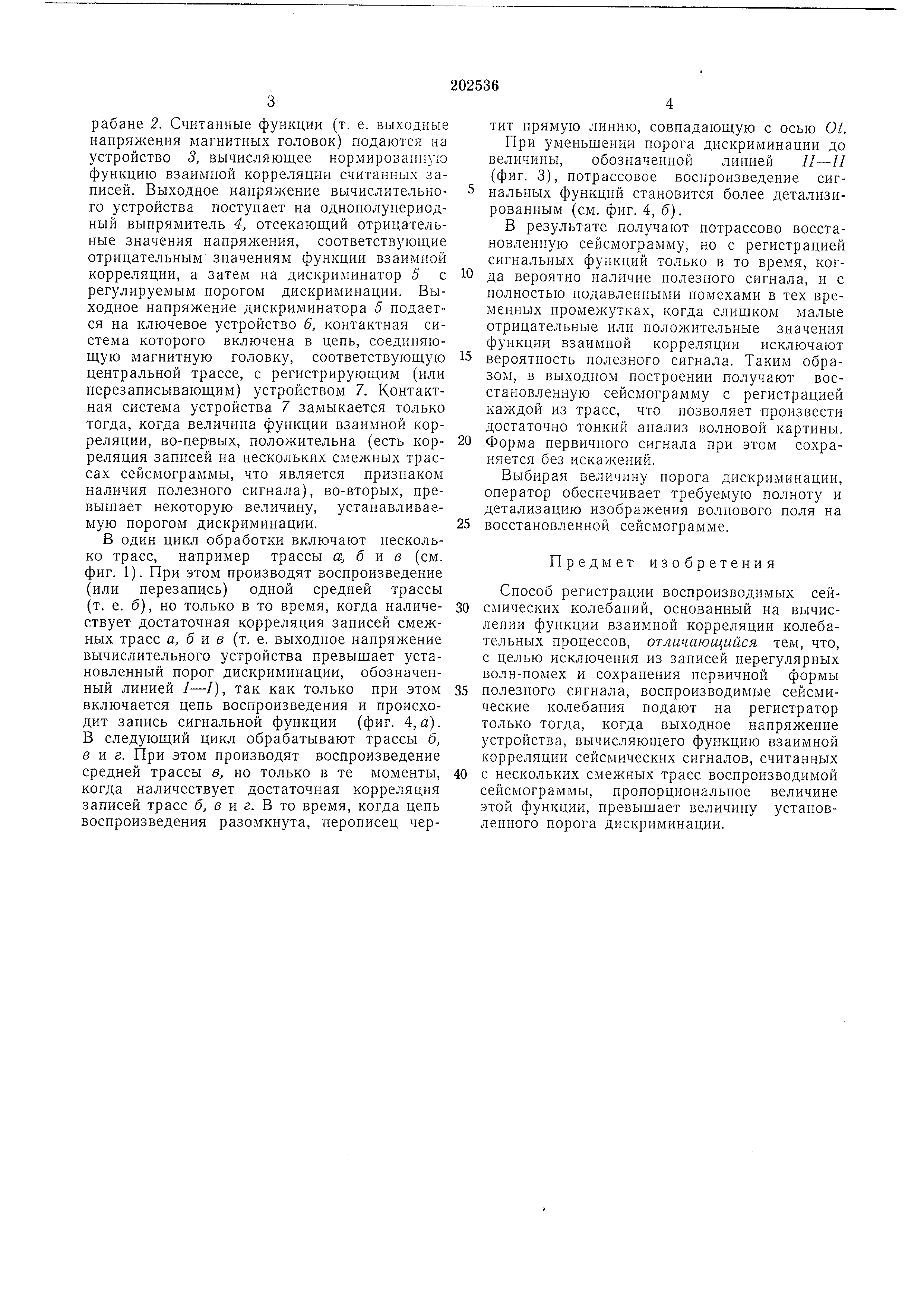

На фиг. 1 представлена блок-схема устройства для осуществления предлагаемого способа; на фиг, 2 - первичная сейсмограмма, подлежащая обработке; иа фиг. 3 - функция взаимной корреляции для данной сейсмограммы; на фиг. 4 - результат обработки сейсмограммы по предлагаемому способу. рабане 2. Считанные функции (т. е. выходные напряжения магнитных головок) подаются на устройство 3, вычисляющее нормированную функцию взаимной корреляции считанных записей . Выходное напряжение вычислительного устройства поступает на однополуиериодный выпрямитель 4, отсекающий отрицательные значения напряжения, соответствующие отрицательным значениям функции взаимной корреляции, а затем на дискриминатор 5 с регулируемым порогом дискриминации. Выходное напряжение дискриминатора 5 подается на ключевое устройство 6, контактная система которого включена в цепь, соединяющую магнитную головку, соответствующую центральной трассе, с регистрирующим (или перезаписывающим) устройством 7. Контактная система устройства 7 замыкается только тогда, когда величина функции взаимной корреляции , во-первых, положительна (есть корреляция записей на нескольких смежных трассах сейсмограммы, что является признаком наличия полезного сигнала), во-вторых, превышает некоторую величину, устанавливаемую порогом дискриминации. В один цикл обработки включают несколько трасс, например трассы а:, б и в (см. фиг. 1). При этом производят воспроизведение (или перезапись) одной средней трассы (т. е. б), но только в то время, когда наличествует достаточная корреляция записей смежных трасс а, 6 vi в (т. е. выходное напряжение вычислительного устройства превышает установленный порог дискриминации, обозначенный линией /-/), так как только при этом включается цепь воспроизведения и происходит запись сигнальной функции (фиг. 4,а). В следующий цикл обрабатывают трассы 5, виг. При этом производят воспроизведение средней трассы в, но только в те моменты, когда наличествует достаточная корреляция записей трасс б е и г. В то время, когда цепь воспроизведения разомкнута, перописец черТИТ прямую линию, совпадающую с осью О/. При уменьшении порога дискриминащш до величины, обозначенной линией 11-11 (фиг. 3), потрассовое воспроизведение снгнальных функций становится более детализированным (см. фиг. 4, б). В результате получают потрассово восстановленную сейсмограмму, но с регистрацией сигнальных функций только в то время, когда вероятно наличие полезного сигнала, и с полностью подавленными помехами в тех временных промежутках, когда слишком малые отрицательные или положительные значения функции взаимной корреляции исключают вероятность полезного сигнала. Таким образом , в выходном построении получают восстановленную сейсмограмму с регистрацией каждой из трасс, что позволяет произвести достаточно тонкий анализ волновой картины. Форма первичного сигнала при этом сохраняется без искажений. Выбирая величину порога дискриминации, оператор обеспечивает требуемую полноту и детализацию изображения волнового поля на восстановленной сейсмограмме. Предмет изобретения Способ регистрации воспроизводимых сейсмических колебаний, основанный на вычислении функции взаимной корреляции колебательных процессов, отличающийся тем, что, с целью исключения из записей нерегулярных волн-помех и сохранения первичной формы полезного сигнала, воспроизводимые сейсмические колебания подают на регистратор только тогда, когда выходное напряжение устройства, вычисляющего функцию взаимной корреляции сейсмических сигналов, считанных с нескольких смежных трасс воспроизводимой сейсмограммы, пропорциональное величине этой функции, превышает величину установленного порога дискриминации.
