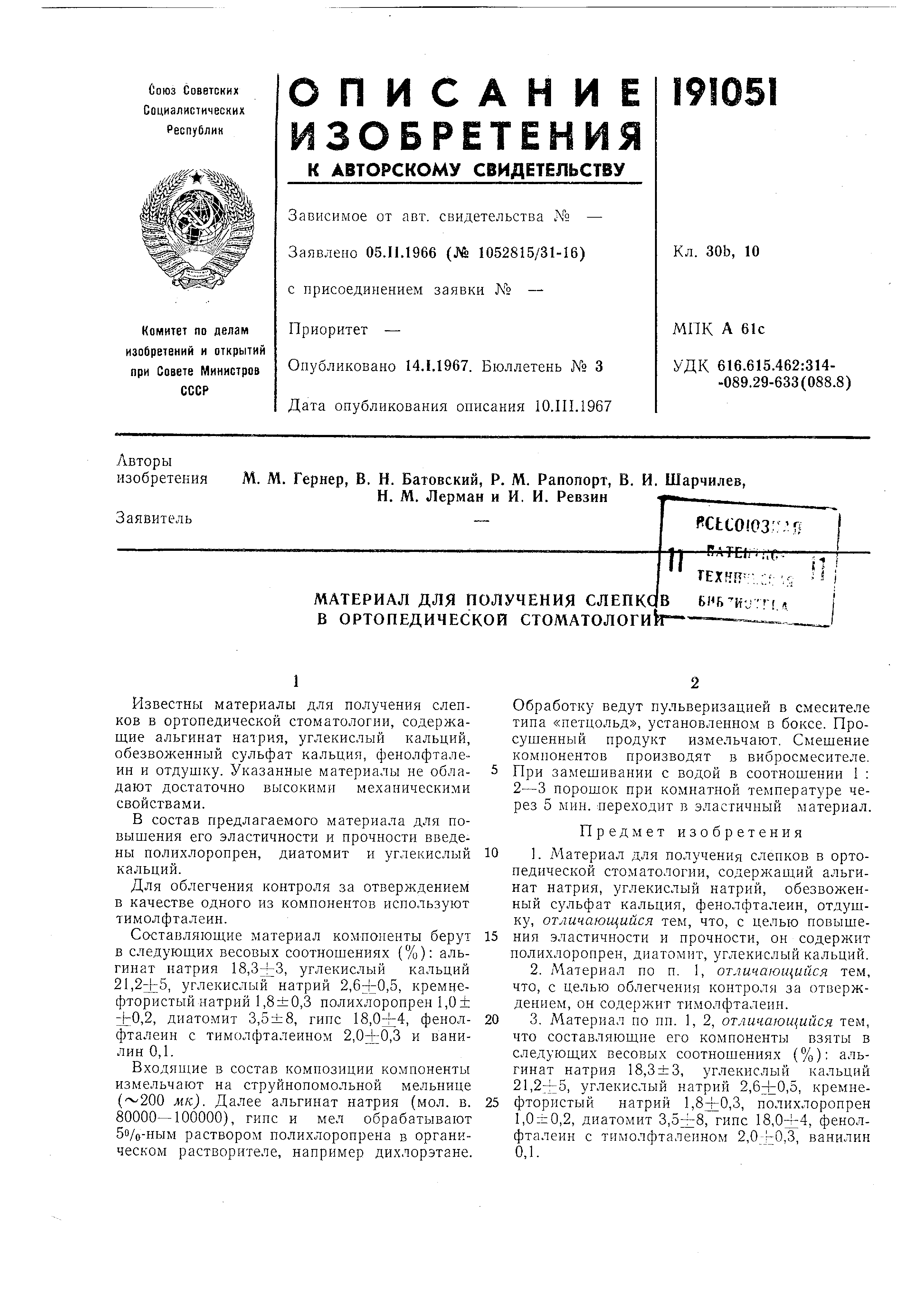

Материал для получения слепков в ортопедической стоматологии

Известны материалы для получения слепков в ортопедической стоматологии, содержащие альгинат натрия, углекислый кальций, обезвоженный сульфат кальция, фенолфталеин и отдушку. Указанные материалы не обладают достаточно высокими механическими свойствами.

В состав предлагаемого материала для повышения его эластичности и прочности введены полихлоропрен, диатомит и углекислый кальций.

Для облегчения контроля за отверждением в качестве одного из компонентов используют тимолфталеин.

Составляющие материал компоненты берут в следующих весовых соотношениях (%): альгинат натрия 18,, углекислый кальций 21,2+5, углекислый натрий 2,6+0,5, кремнефтористый натрий 1,8±0,3 полихлоропрен 1,0 + +0,2, диатомит 3,5 ±8, гипс 18,0+4, фенолфталеин с тимолфталеином 2,0+0,3 и ванилин 0,1.

Входящие в состав композиции компоненты измельчают на струйнопомольной мельнице (200 мк). Далее альгинат натрия (мол. в. 80000-100000), гинс и мел обрабатывают БО/О-НЫМ раствором полихлоропрена в органическом растворителе, например дихлорэтане.

Обработку ведут пульверизацией в смесителе типа «петцольд, установленном в боксе. Просушенный продукт измельчают. Смешение компонентов производят в вибросмесителе. При замешивании с водой в соотношении 1 : 2-3 порошок при комнатной температуре через 5 мин. переходит в эластичный материал.

Предмет изобретения

. Материал для получения слепков в ортопедической стоматологии, содержащий альгинат натрия, углекислый натрий, обезвоженный сульфат кальция, фенолфталеин, отдушку , отличающийся тем, что, с целью повышения эластичности и прочности, он содержит полихлоропрен, диатомит, углекислый кальций. 2. Материал по п. 1, отличающийся тем, что, с целью облегчения контроля за отверждением , он содержит тимолфталеин.

3. Материал по пп. 1, 2, отличающийся тем, что составляющие его компоненты взяты в следующих весовых соотношениях (%): альгинат натрия 18,3±3, углекислый кальций 21,2+5, углекислый натрий 2,6+0,5, кремнефтористый натрий 1,8+0,3, полихлоропрен 1,0п:0,2, диатомит 3,5+8, гипс 18,0+4, фенолфталеин с тимолфталеином 2,0+0.3, ванилин 0,1.
