Игла швейной машины

Изобретение относится к конструкциям игл для швейных машин и позволяет расширить функциональные возможности путем создания сжатого рельефа на ткани. Устройство состоит из стержня с желобком, в нижней части стержня находится ушко и острие, оканчивающееся правой асимметричной гранью. Верхняя часть стержня переходит в колбу, которая заканчивается торцом. Острие иглы образовано двумя асимметричными гранями, расположенными под углом к продольной оси с образованием прямого угла , поверхность которых имеет шероховатость , соответствующую 7-8 классам чистоты.8 ил.

A

Фиг.1

Ф

ill

I

I

f

I I

и

/№ /)

5 (.)

Фиг. 2.

д

Риг 3

Фиг. 5

q%/e6

ОС

6

X ff0 five 7

Изобретение относится к конструкциям игл для швейных машин.

Целью изобретения является расширение функциональных возможностей иглы путем создания рельефа с увеличенной степенью сжатости и диапазона присобранно- сти.

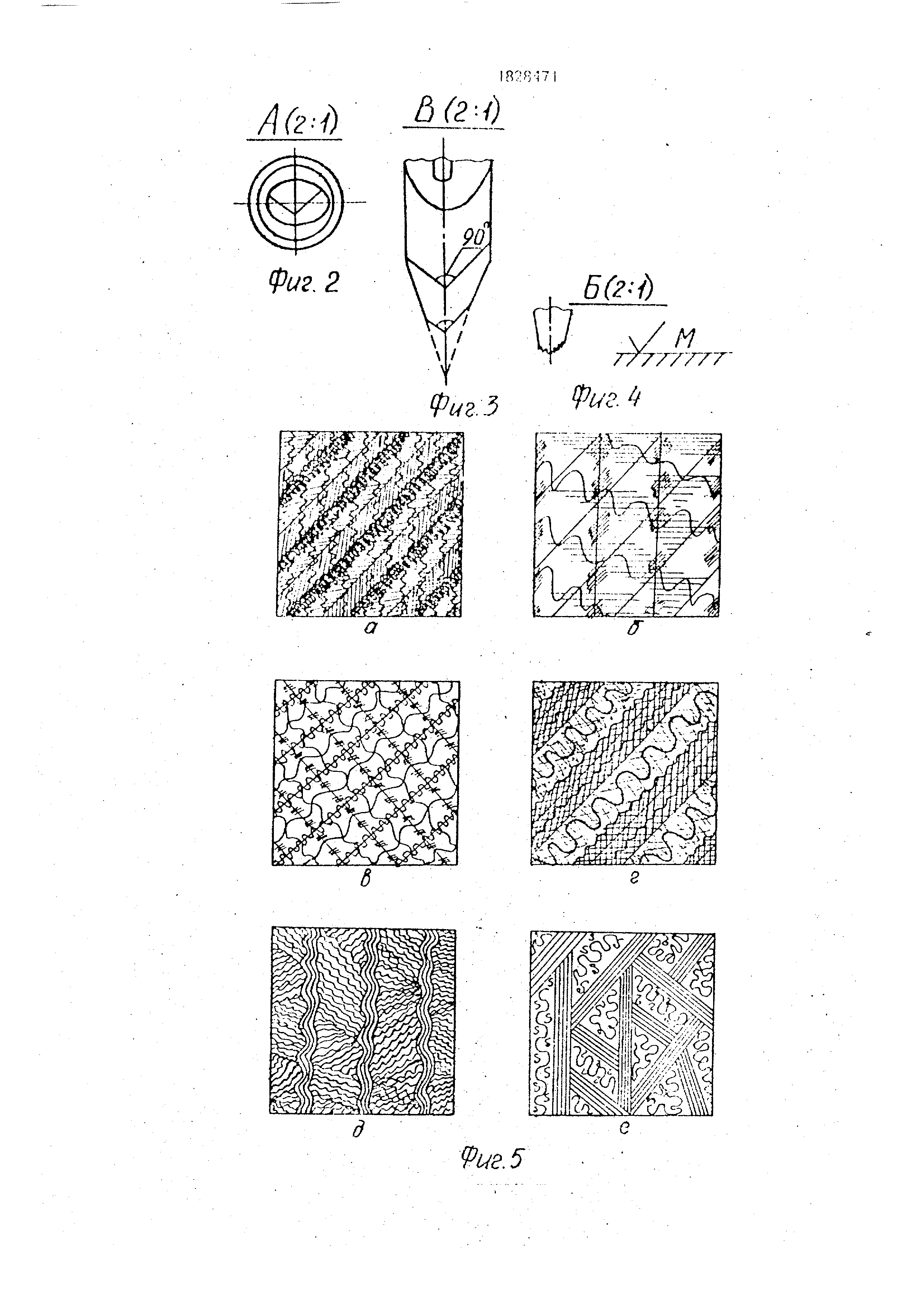

На фиг. 1-4 представлена конструкция иглы швейной машины; на фиг„5(а-е)- виды полученного рельефа увеличенной степенью сжатости и диапазона присобранно- сти.

На фиг.4 крупным планом приведено графическое изображение профиля двугранного угла с шероховато-цепкой поверхностью , расположенного на рабочей части конца швейной иглы предлагаемой нами конструкции. Как видно из чертежа, в осевом сечении имеет место левая и правая асимметрия.

Тип шероховато-цепкой поверхности - произвольный.

Предлагаемая конструкция состоит из стержня, в котором расположен желобок 2, в нижней части стержня находится ушко 3 и

острие, которое оканчивается правой асимметрией 5 и левой асимметрией 6. Верхняя часть стержня переходит в колбу 7, которая заканчивается торцом 8.

За основу взята игла с размерами: L 39 мм; Н 33,9 мм; d 1,7 мм; модель 0277-33. исполнение колбы 0, стержня - 02, острия - 02, Форма острия - круглая нормальная.

Путем стачивания части поверхности острия и примыкающего к нему притупления на срезе стачивания образовалась левая асимметричная грань, расположенная под углом к продольной оси иглы, образуя с правой асимметричной гранью двугранный прямой угол с точкой перемещения при вершине прямого угла с интервалом перемещения и с переменным наклоном угла в направлении по часовой стрелке.

Определяющими показателями для выполнения новой функции - создания рельефа с увеличенной степенью сжатости и диапазона присобранности - является расположенный на конце рабочей части швейной иглы двугранный прямой угол с шероховато-цепкой поверхностью и с том (Л

00

го

СО

кой перемещения с интервалами, величина которых ориентирована на высоту левой грани, расположенной под углом к продольной оси иглы, и с переменным наклоном угла в направлении по часовой стрелке.

Экспериментально установлено, что оптимальными являются значения размеров величины двугранного прямого угла и его интервалы параметров точки перемещения

при вершины, равные « 1 величине высоО

ты левой асимметричной грани, расположенной под углом к продольной оси иглы, и переменная величина угла наклона в направлении по часовой стрелке, равная 4- 12°. Именно при этих значениях игла осуществляет при прокалывании стягивание нитей ткани в затяжку с увеличенной степенью сжатости и диапазона присобран- ности под давлением двугранного прямого угла с шероховато-цепкой поверхностью, соответствующей 7-8 классу чистоты, рас положенного на рабочем конце швейной иглы предлагаемой нами конструкции, при этом ткань не травмируется в процессе ее прокалывания, т.е не рвется/

Описание данных при различных значениях входящих величин проиллюстрировано на фиг.6-8.

Вариант t (фиг.6).

Направление смещения точек перемещения при вершине угла справа налево через ось иглы. Три точки перемещения при вершине угла с интервалами: со значениями 1) - интервал смещения равен величине высоты левой асимметричной грани, т.е. единице (условное обозначение); интервал

2 смещения со значением 2) - равен - единиО

цы; со значением 3) - интервал смещения равен - единицы.

|эез наклона угла по часовой стрелке. Вариант 2 (фиг.7 а, б, в),

а)Интервал смещения точки перемещения при вершине прямого угла равен величине высоты левой асимметричной грани. Позиция а с наклоном угла на 4-12° применяется для игл с номерами № 60 № 90. Величина угла постоянная 90°.

б)Интервал смещения точки перемеще2 ния при вершине прямого угла равен -

личимы высоты левой аснмметии. Позиция б с мдасяоном угла на 4-12° применяется для игя с номерами № 100 № 130.

в)Интервал смещения точки перемещения при вершине прямого угла равен - величине высоты левой асимметричной грани

Позиция б с наклоном угла на 4-12° применяется для игл с номерами № 140 N; 170.

При смещении точки прямого угла при его вершине соблюдается конгруэнтность. Используя элементарную геометрию,

установили зависимость между величиной Н, стачиваемой левой асимметричной грани , применяемой за единицу при определении интервала перемещения точки при вершине прямого угла, высотой h стачивания , Hi - высотой правой асимметричной грани и диаметром d сечения.

Фиг.8 поясняется табл. 1.

V7

а2 с2 + Ь2;

с 2а

b V3

ft - - UUb U. --

a 2 sin«i f l;

to ei ,.

b V

Характеристики шероховато-цепкой поверхности в числовых данных, в соответствии с общепринятыми нормами, приводятся в табл. 2.

Выбирая значения Н, Hi, h, а также а.

можно получить рельеф с увеличенной степенью сжатости и диапазона присобранно- сти без участия катушечной и челночной ниток. При различных значениях этих величин рельеф имеет индивидуальные характеристики .

Игла работает следующим образом. При прокалывании осуществляется натяжение нитей ткани в момент надавливания на ткань рабочей частью конца швейной иглы,

на котором расположен двугранный прямой угол с шероховато-цепкой поверхностью, образованный смыканием общими сторонами в ребре (правой асимметрией и левой асимметрией); в момент натяжения нитей

ткани образуется их присобранность затяжкой , которая сохраняется и после окончания прокола ткани.

Рельеф с увеличенной степенью сжатия и диапазона присобранности без участия

катушечной и челночной ниток создается путем чередования мест прокола, линий прокола и зон собранности. При определяющей роли линий прокола, при умелом их сочетании и художественном варьировании , создают рисунок, разновидности которого показаны на фиг.5.

5 а - рельеф с увеличенной степенью сжатости и зон присобранности. Рисунок получен в результате прокалывания линий змеевидной формы. Между линиями прокола сжатость сплошной полоской от линии прокола по обе стороны.

5 б - рисунок выражает хаотичность в расположении линий прокола, усиленная крестообразность от линий прокола, форми- руемая нитями основы и утка, исходящими от места прокола, захватывающая линию прокола и периферийные зоны, которые сливаются в единый общий рисунок.

5 в - рисунок выражает обилие угольни- ков, формируемое затяжкой по обе стороны от линий прокола. В других зонах к присоб- ранности - волнообразие.

5 г - рисунок выражает крестообразие в местах прокола стянутых нитей основы и утка. Дополнительные просветы образованы нитями основы между линиями прокола.

5 д - рисунок выражает угольнообраз- ное образование стянутых нитей ткани по обе стороны от линий прокола с сохранени- ем волнообразования между линий прокола и по линиям прокола с увеличенной густотой сжатости.

5 е - рисунок выражает образование рельефа с увеличенной степенью сжатости и зон присобранности с основной характеристикой угольное образование от линий прокола, которая исходит из одной точки лучеобразно.

Основная характеристика рельефа, образованного иглой швейной машины с дву- мя асимметричными гранями, - это стягивание нитей основы и утка в форме треугольников, углов, исходящих от мест прокола и располагающихся по обе стороны от линий прокола с дополнительным волнообразованием во всех зонах, без участия катушечной и челночной нитей с использованием одного слоя ткани. -

Характеристика материала, используемого для рельефа,следующая.

1.Атлас, подкладочный шелк, капрон, лакэ, болонья, синтетический шелк, штапель , хлопчатобумажная ткань.

2.Без использования прокладки или дополнительно второго слоя ткани.

Получаемая с помощью предлагаемой конструкции иглы ткань может быть использована в легкой промышленности при изготовлении швейных изделий: курток, плащей, пальто, блузонов, костюмов, юбок, шарфов, шляп, шапок и в сочетании с другими тканями: рельефом, замшей, мехом, трикотажем в качестве отделки.

Таким образом, предлагаемая конструкция иглы швейной машины позволяет, кроме обычной функции: соединение тканей - получать рельеф с увеличенной степенью сжатости (в форме треугольных образований от линий прокола) и диапазоном в зонах присобранности, что позволяет расширить ассортимент выпускаемых изделий при минимальных затратах.

Формула изобретения Игла швейной машины, выполненная в виде стержня с острием и ушком на одном конце и колбой на другом, отличающая- с я тем, что, с целью расширения функциональных возможностей путем создания рельефа с увеличенной степенью сжатости и диапазона присобранности, она имеет две асимметричные грани, образующие острие, расположенные под углом к продольной оси иглы и образующие двугранный прямой угол, проекция вершины которого лежит на левой грани, которая составляет 1/3-1 ее максимальной величины, а колебания угла наклона граней составляют 4-12° от заданного положения, при этом поверхность двугранного прямого угла имеет шероховатость , соответствующую 7-8 классам чистоты .

Таблица 1

Таблица 2
