Плавучая буровая установка

Изобретение относится к буровым установкам на море. Известные ПБУ с выдвижными опорными колоннами имеют следующие недостатки: наличие мощного привода для подъема понтона над водой, соответственно повышенные жесткость понтона и мощность опорных колонн. Цель изобретения - повышение эффективности ПБУ, состоящей из понтона, буровой площадки , выдвижных опорных колонн. Благодаря наличию на понтоне направляющих опорных тумб при выдвижении опорных колонн до соприкосновения с дном и затапли- вании понтона вес буровой площадки переходит на опорные колонны и она остается над водой, имея постоянный клирекс над водой, что позволяет избавиться от мощного привода, необходимого для подъема понтона над водой, уменьшить жесткость понтона и мощность опорных колонн. Изобретение повышает эффективность ПБУ и снижает энергозатраты на ее установку. 1 з.п.ф-лы, 8 ил.

Изобретение относится к технике морских инженерно-геологических исследований и может быть использовано при бурении скважин в прибрежной зоне.

Цель изобретения - повышение эффективности работы буровой установки и сни- жение энергозатрат на ее постановку на точку.

На фиг.1 изображена буровая установка; на фиг.2 - то же, вид сбоку; на фиг.З - Конструкция механического стопора; на фиг.4-8 - рабочий цикл установки.

Плавучая буровая установка состоит из надводной площадки 1 с буровым оборудо- ванием, свободно опирающейся на понтон, выполненный в виде катамарана 2, выдвижных опорных колонн 3 с трособлочной системой 4 и канатоведущим барабаном 5. Катамаран состоит из двух понтонов 6, соединенных между собой траверсами 7, Понтоны имеют направляющие опорные тумбы 8, опорные лапы 9, кингстоны 10 с дистанционным механизмом закрытия 11. Внутри понтонов встроены погружные насосы 12 для откачки воды при всплытии. Для фиксации относительного положения надводной буровой площадки и опорных колонн имеются механические стопора 13. Для фиксации опорных колонн и затопленного понтона имеются плавающие клиновые фиксаторы 14. Для фиксации буровой площадки к катамарану по-походному предусмотрены связи 15.

Работа буровой установки производится следующим образом.

со о

о

ы

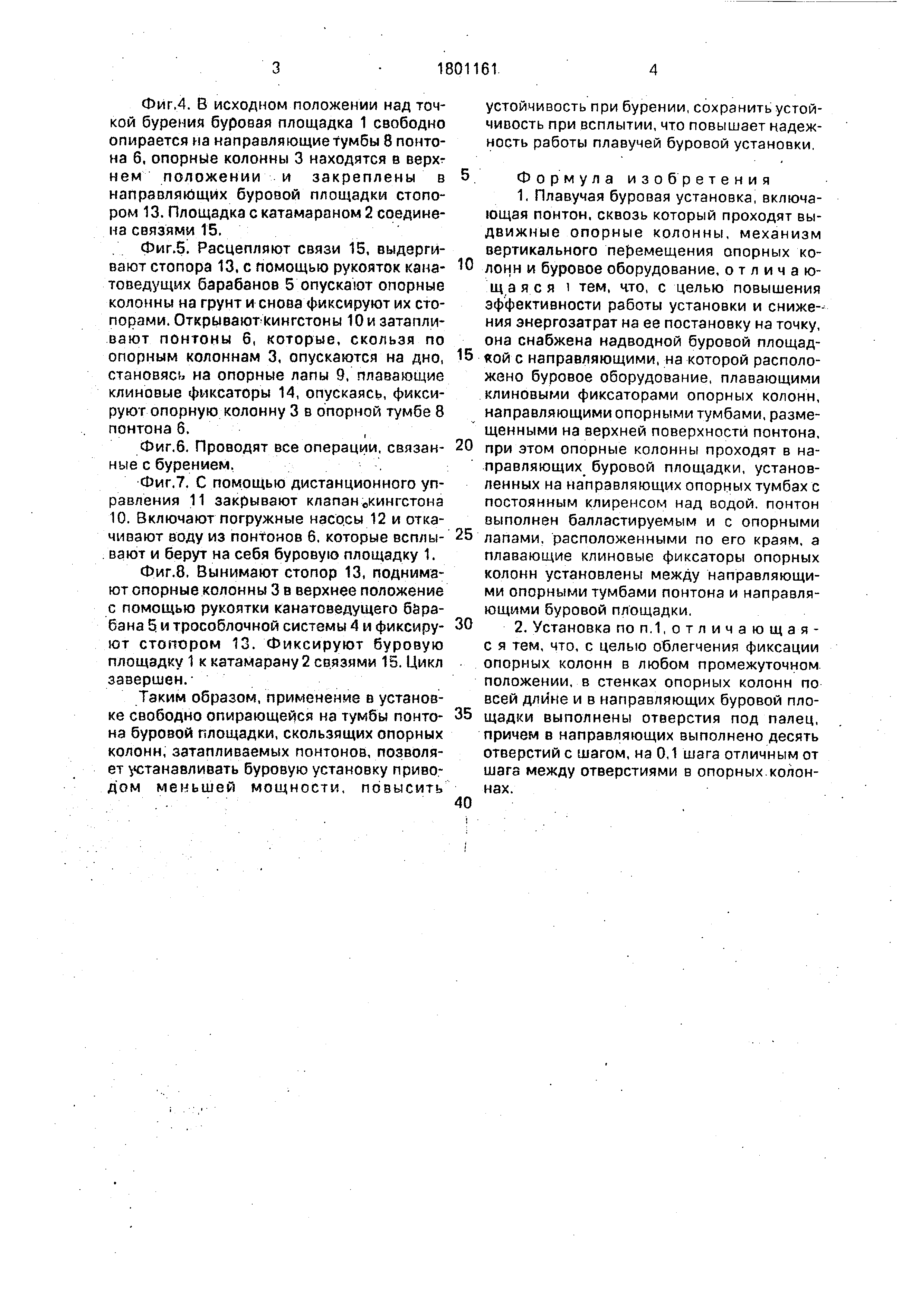

Фйг.4. В исходном положении над точкой бурения буровая площадка 1 свободно опирается на направляющие тумбы 8 понтона б, опорные колонны 3 находятся в верхг нем положении и закреплены в направляющих буровой площадки стопором 13. Площадка с катамараном 2 соединена связями 15.

Фиг.5. Расцепляют связи 15, выдергивают стопора 13, с помощью рукояток кана- товедущих барабанов 5 опускают опорные колонны на грунт и снова фиксируют их стопорами . Открывакггкингстоны 10 и затапливают понтоны 6, которые, скользя по опорным колоннам 3, опускаются на дно, становясь на опорные лапы 9, плавающие клиновые фиксаторы 14, опускаясь, фиксируют опорную колонну 3 в опорной тумбе 8 понтона б.,

Фиг.6. Проводят все операции, связанные с бурением,

Фиг.7. С помощью дистанционного управления 11 закрывают клзпан «кингстона 10. Включают погружные насо.сы 12 и откачивают воду из понтонов 6. которые всплывают и берут на себя буровую площадку 1.

Фиг.8. Вынимают стопор 13, поднимают опорные колонны Зв верхнее положение с помощью рукоятки канатоведущего барабана 5 и трособлочной системы 4 и фиксируют стопором 13. Фиксируют буровую площадку 1 к катамарану 2 связями 15. Цикл завершен.Таким образом, применение в установке свободно опирающейся на тумбы понтона буровой площадки, скользящих опорных колонн, затапливаемых понтонов, позволяет устанавливать буровую установку приводом меньшей мощности, повысить

устойчивость при бурении, сохранить устойчивость при всплытии, что повышает надежность работы плавучей буровой установки.

Формула изобретения

1, Плавучая буровая установка, включающая понтон, сквозь который проходят выдвижные опорные колонны, механизм вертикального перемещения опорных колонн и буровое оборудование, отличающаяся 1 тем, что, с целью повышения эффективности работы установки и снижения энергозатрат на ее постановку на точку, она снабжена надводной буровой площад«ой с направляющими, на которой расположено буровое оборудование, плавающими клиновыми фиксаторами опорных колонн, направляющими опорными тумбами, размещенными на верхней поверхности понтона,

при этом опорные колонны проходят в направляющих буровой площадки, установленных на направляющих опорных тумбах с постоянным клиренсом над водой, понтон выполнен балластируемым и с опорными

лапами, расположенными по его краям, а

плавающие клиновые фиксаторы опорных колонн установлены между направляющими опорными тумбами понтона и направляющими буровой площадки.

2. Установка по п. 1, о т л и ч а ю щ а я - с я тем, что, с целью облегчения фиксации опорных колонн в любом промежуточном, положении, в стенках опорных колонн по всей длине и в направляющих буровой площадки выполнены отверстия под палец, причем в направляющих выполнено десять отверстий с шагом, на 0,1 шага отличным от шага между отверстиями в опорных.колоннах .

.
