Линтер с нижним съемом волокна

Известен лиитер с пижиим съемом волокиа, содержащий рабочую камеру с ворошителем, которая ограппчена с одной стороны фартуком , пильиый цилнидр и горловину съемной камеры.

Предлагаемый линтер позволяет осуществить в одном процессе обработки равномерный по всей поверхности семени первый и второй съемы лиита с разделением его на длинный и короткий и одиовременную очистку от сорных примесей, а также повысить качество лннта. Для этого лиитер снабжен дополннтельной рабочей камерой, обслужнваемой основным пильиым цилнидром. В камерах установлены ребра жесткости для перемещения семян вдоль оси камеры, а ворощитель в иачале вала выполнен винтовым. Кроме того, фартуки камер выполнены перфорироваиными, а горловииа съемной камеры разделена перегородкой для получения линта первого и второго съемов.

На фиг. 1 изображен предлагаемый лиитер в поперечпом разрезе; на фиг. 2 - то же, вид сбоку.

Линтер содержит две рабочие камеры / и 2, ограниченные с одной стороны перфорироваиными фартуками 3 и 4 и имеющие воздущиые камеры 5 и 6, которые присоединены к отсасывающему вентилятору, и ворощители 7 к 8. Для обеих камер предусмотрена сдвоеиная общая колосниковая решетка 9. В камерах установлены ребра жесткости W и //, обеспечивающие перемещение семян вдоль оси камер. Наклон ребер жесткости изменяют с помощью устройства 12. Камера 2 дополнительно снабжена отражательной семенной гребенкой 13 и семенным лотком 14. Обе камеры обслуживаются общим пильным цилиндром 15.

Линтер имеет общий для обеих рабочих камер питатель 16 и общую съемпую камеру 17 (с нижним съемом). Горловина /6 камеры 17 разделена перегородкой на две частн, к из которых ирисоединены самостоятельные патрубки для получения лннта первого и второго съемов.

Ворошители 7 и S в иачале вала выполиены винтовыми, а в остальиой части иесут гребенчатые лопасти. Такая конструкция ворошителей обеспечивает принудительное вращение семян и осевое их перемещение.

Линтер имеет также семенной конвейер 19, обслуживающий обе рабочие камеры, и улючиый конвейер 20.

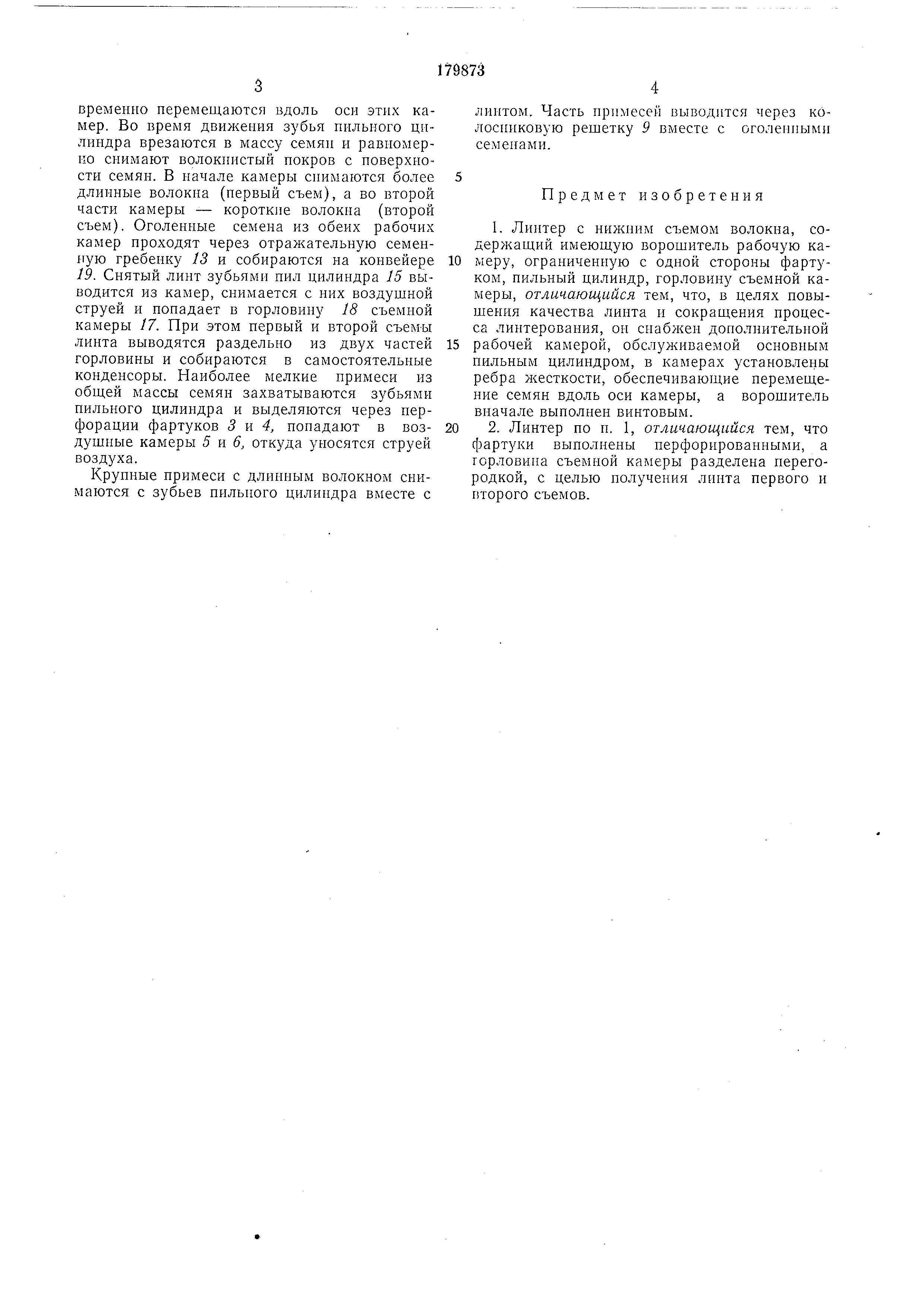

Пильный цилиндр 15 приводится от индивидуального электродвигателя. Семена из питателя 16 равномерным слоем ноступают на винтовую часть рабочнх камер / и 2. Под действием пильного цилиндра и ворошнтелей семена в рабочих камерах вращаются и одновременно неремещаются вдоль оси этих камер . Во время движения зубья пнльного цилиндра врезаются в массу семян н равномерно снимают волокнистый иокров с новерхности семян. В начале камеры снимаются более длинные волокна (нервый съем), а во второй частн камеры - короткие волокна (второй съем). Оголенные семена из обеих рабочих камер нроходят через отражательную семенную гребенку 13 и собираются на конвейере 19. Снятый линт зубьями нил нилиндра 15 выводится из камер, снимается с ннх воздушной струей и попадает в горловину 18 съемной камеры 17. При этом первый и второй съемъ линта выводятся раздельно из двух частей горловнны и собираются в самостоятельные конденсоры. Наиболее мелкие нрнмеси нз общей массы семян захватываются зубьямн пнльного цилиндра н выделяются через перфорацнн фартуков 5 н 4, нопадают в воздушные камеры 5 н 6, откуда уносятся струей воздуха.

Крупные нрнмеси с длинным волокном сннмаются с зубьев пнльного цилиндра вместе с

лннтом. Часть примесей выводится через колосннковую решетку 9 вместе с оголенными семенами.

Предмет н з о б р е т е н и я

1. Линтер с ннжннм съемом волокна, содержанднй нмеюш;ую ворошнтель рабочую камеру , ограниченную с одной стороны фартуком , пильный цилиндр, горловнну съемной камеры , отличающийся тем, что, в целях повышения качества линта н сокраш,ения нроцесса линтеровання, он снабжен дополнительной

рабочей камерой, обслужнваемой основным пильным цнлнндром, в камерах установлены ребра жесткости, обеспечивающие неремещенне семян вдоль оси камеры, а ворошитель вначале выполнен винтовым.

2. Линтер по п. 1, отличающийся тем, что фартуки выполнены перфорированными, а горловнна съемной камеры разделена перегородкой , с целью получения линта первого н второго съемов.

7 Ю 9 15
