Установка для сушки сыпучих материалов

Известны установки для сушки сыпучих материалов во взвешенном состоянии, содержашие последовательно включенные трубы-сушиотки , оборудованные питателем и циклоном.

Предлагаемая установка отличается от известных тем, что последняя труба-сушилка на восходящем участке снабжена расширителем, выполненным в форме усеченного конуса, сопряжеиного с цилиндрической обечайко. Такое выполнение установки позволяет ннтенсифицировать процесс сушки и обеспечивает получение высушенного материала с устойчивой низкой остаточной влажностью.

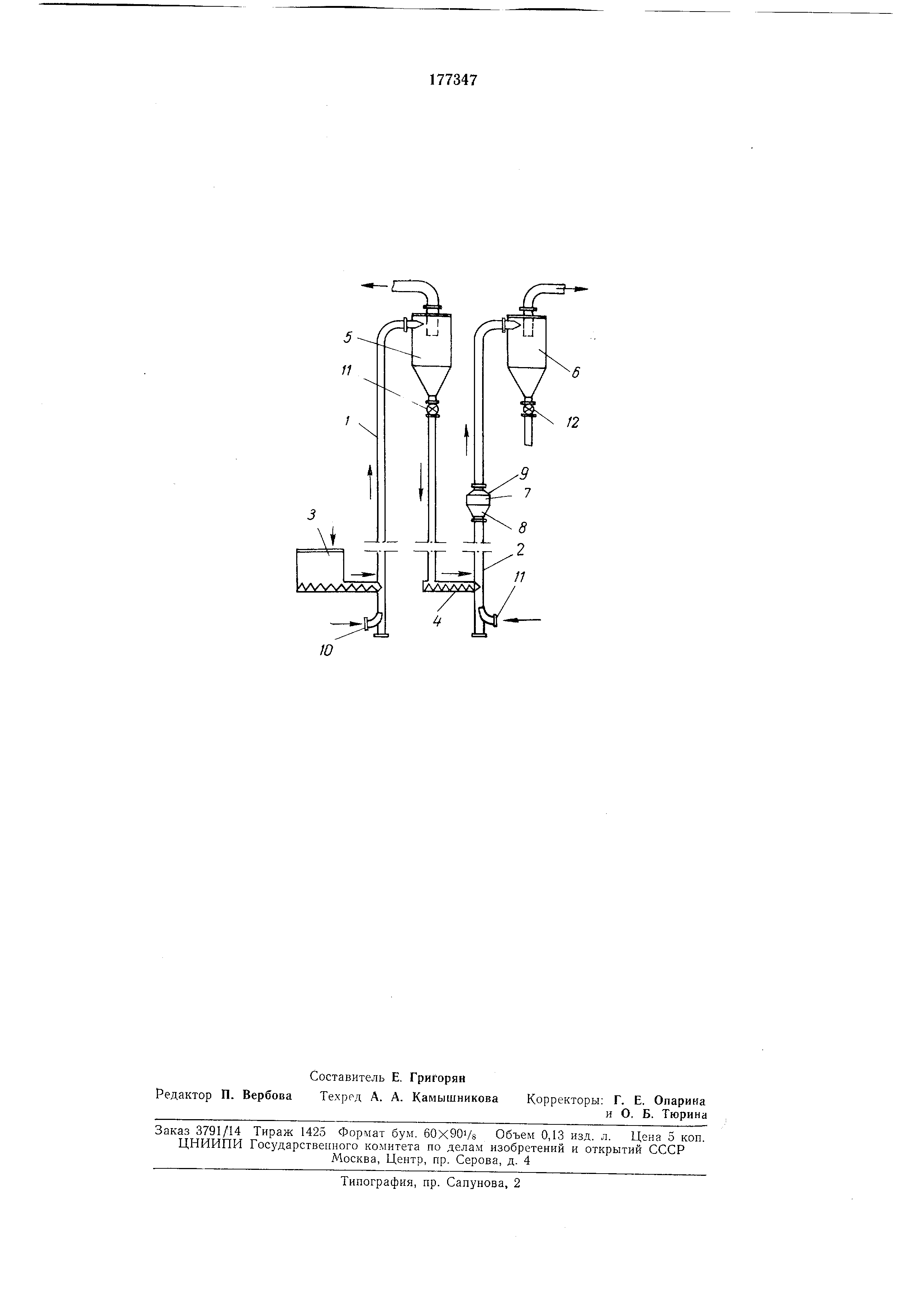

На чертеже схематически изображена предлагаемая установка.

Она содержит трубы-сушилки / и 2, оборудованные соответственно иитателями с и 4 и циклонами 5 и 6.

На восходяшем участке труба-сушилка 2 снабжена расширителем 7, выполненным в форме усеченного конуса 8, сопряженного с цилиндрической обечайкой 9.

Установка работает следуюшим образом.

Влажный материал, например иоливинилхлорид , шнековым питателем 3 иодается для подсушки в трубу-сушилку /; одиовременио через штуцер 10 подается агент сушкн. Нодсушенныи материал отделяется от отраоотавHiero агента сушки в бункере циклона 5 и через секторный затвор поступает в шнековый питатель 4 второй трубы-сушилки 2, куда агент сушки поступает через штуцер //. Во второй трубе-сушилке иропзводится окоичательная сушка материала, а расширитель 7 обеспечивает качественную сушку матерпала с устойчивой остаточной влажностью, например не более 0,3%. Высушенный матернал отделяется от агента сушкн в бункере цнклоиа 6 и выгружается через секторный затвор 12.

Предмет нзобретепня

Установка для сушкн сыпучих материалов, иаиример поливинилхлорнда, содержащая последовательно включенные трубы-сушнлки, оборудованные соответственно пнтателямн и циклонами, отличающаяся тем, что, с целью интенсификации процесса сушки и обеспечеиия устойчивой остаточиой влажности, последняя труба-сушилка па восходящем участке снабжена расширителем, выполненным в форме усеченного конуса, сопряженного с цилиидрнческой обечайкой, для окончательной досушки материала в аэрофонтанном режнме.
