Устройство для уборки обслуживающей площадки машинной стороны коксовой батареи

Назначение: изобретение относится к вспомогательным средствам для механизации тяжелых и трудоемких процессов в коксохимической промышленности и повышает эксплуатационную надежность. Сущность изобретения: устройство представляет собой транспортное средство для уборки площадки машинной стороны коксовой батареи , выполненное в виде горизонтально расположенного корытообразного желоба, имеющего замкнутый треугольный или подобный контур, который устанавливают между двересъемным и выталкивающим устройствами на коксовыталкивателе. Одна сторона такой формы желоба расположена вдоль фронта коксовых печей, а противоположная имеет проем для выгрузки раскаленного кокса. В желобе равномерно установлены рабочие органы уборки, которые закреплены на тяговой цепи с замкнутой траекторией движения в горизонтальной плоскости. Рабочие органы уборки выполнены в виде скребков и щеток 4 ил W Ё

19

/6

15

№

J

Ф//С. /

iO 17

11

|

(Pui3

(риг. 2

ft

A

Фиг4

Изобретение относится к вспомогательному оборудованию коксовых цехов, в част- ности к устройствам для уборки обслуживающей площадки машинной стороны коксовой батареи и может быть использовано на коксовыталкивателе, обслуживающего коксовые печи на машинной стороне.

При съеме дверей кокосовых печей перед выдачей коксового пирога и при выходе головки выталкивающей штанги из камер коксования на обслуживающую площадку машинной стороны батареи просыпается кокс, который в отечественной коксохимии называют концами.

Просыпавшийся кокс горит на площадке , загрязняя окружающую среду, а рабочий персонал, убирающий этот кокс вручную

подвергается вредному воздействию высоких температур и газов.

Известны устройства, выполненные в виде лотков, собирающих просыпавшийся горючий кокс при снятии двери и при выходе головки выталкивающей штанги из камеры коксования

Известно также устройство для уборки кокса с обслуживающей площадки коксовой батареи, принятое авторами за прототип Устройство это выполнено в виде транспортера , расположенного на обслуживающей площадке вдоль фронта коксовых печей и состоящего из корыт, которые соединены между собой резиновыми элементами и ведомы распорками и цепью, и привод для сообщения корытам поступательного перемещения вдоль фронта коксовых печей. Выпавший горячий кокс при снятии дверей

VJ

О СЛ

СО

i

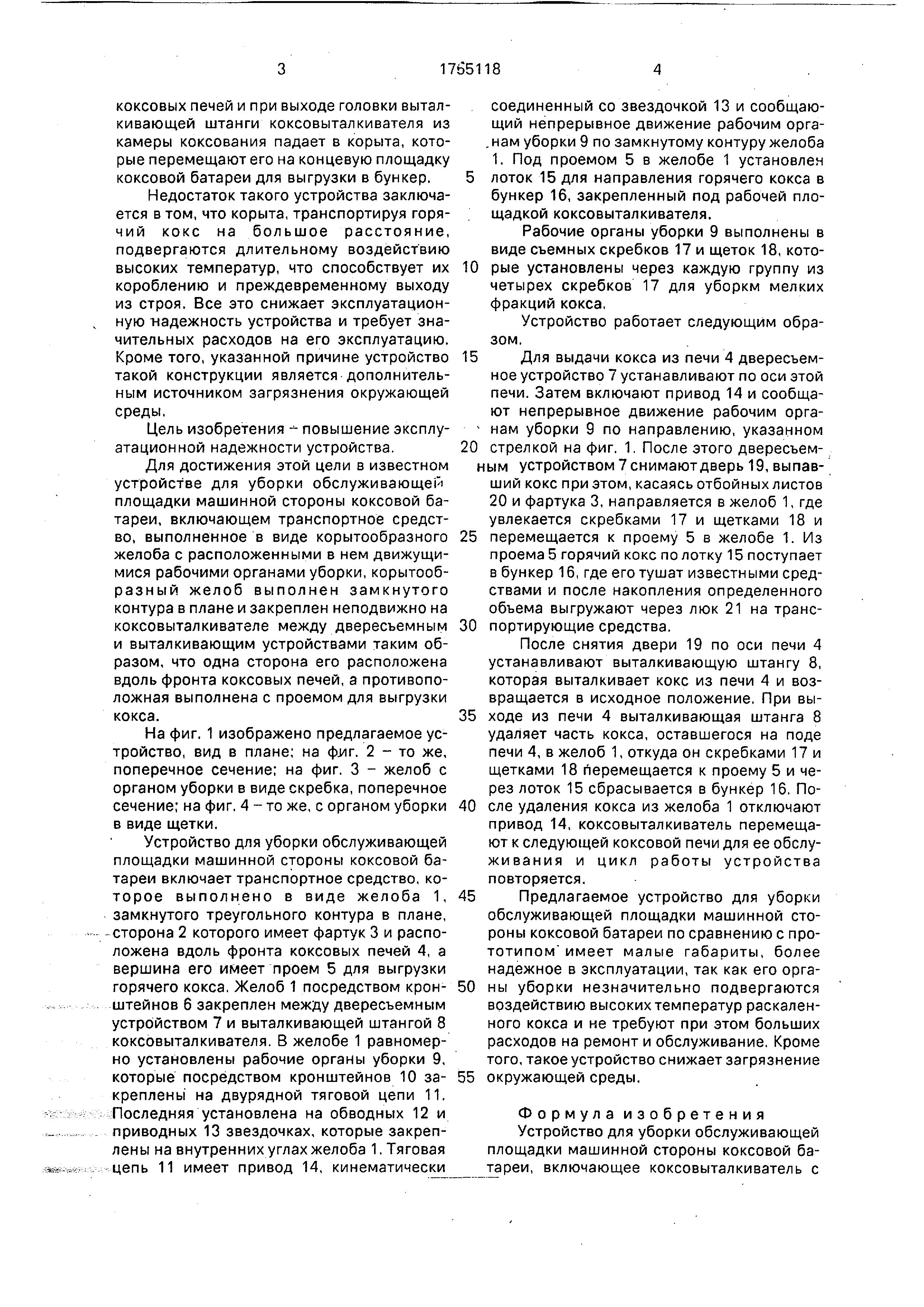

коксовых печей и при выходе головки выталкивающей штанги коксовыталкивателя из камеры коксования падает в корыта, которые перемещают его на концевую площадку коксовой батареи для выгрузки в бункер.

Недостаток такого устройства заключается в том, что корыта, транспортируя горя- чий кокс на большое расстояние, подвергаются длительному воздействию высоких температур, что способствует их короблению и преждевременному выходу из строя. Все это снижает эксплуатационную надежность устройства и требует значительных расходов на его эксплуатацию. Кроме того, указанной причине устройство такой конструкции является дополнительным источником загрязнения окружающей среды,

Цель изобретения - повышение эксплуатационной надежности устройства.

Для достижения этой цели в известном устройстве для уборки обслуживающей площадки машинной стороны коксовой батареи , включающем транспортное средство , выполненное в виде корытообразного желоба с расположенными в нем движущимися рабочими органами уборки, корытообразный желоб выполнен замкнутого контура в плане и закреплен неподвижно на коксовыталкивателе между двересъемным и выталкивающим устройствами таким образом , что одна сторона его расположена вдоль фронта коксовых печей, а противоположная выполнена с проемом для выгрузки кокса.

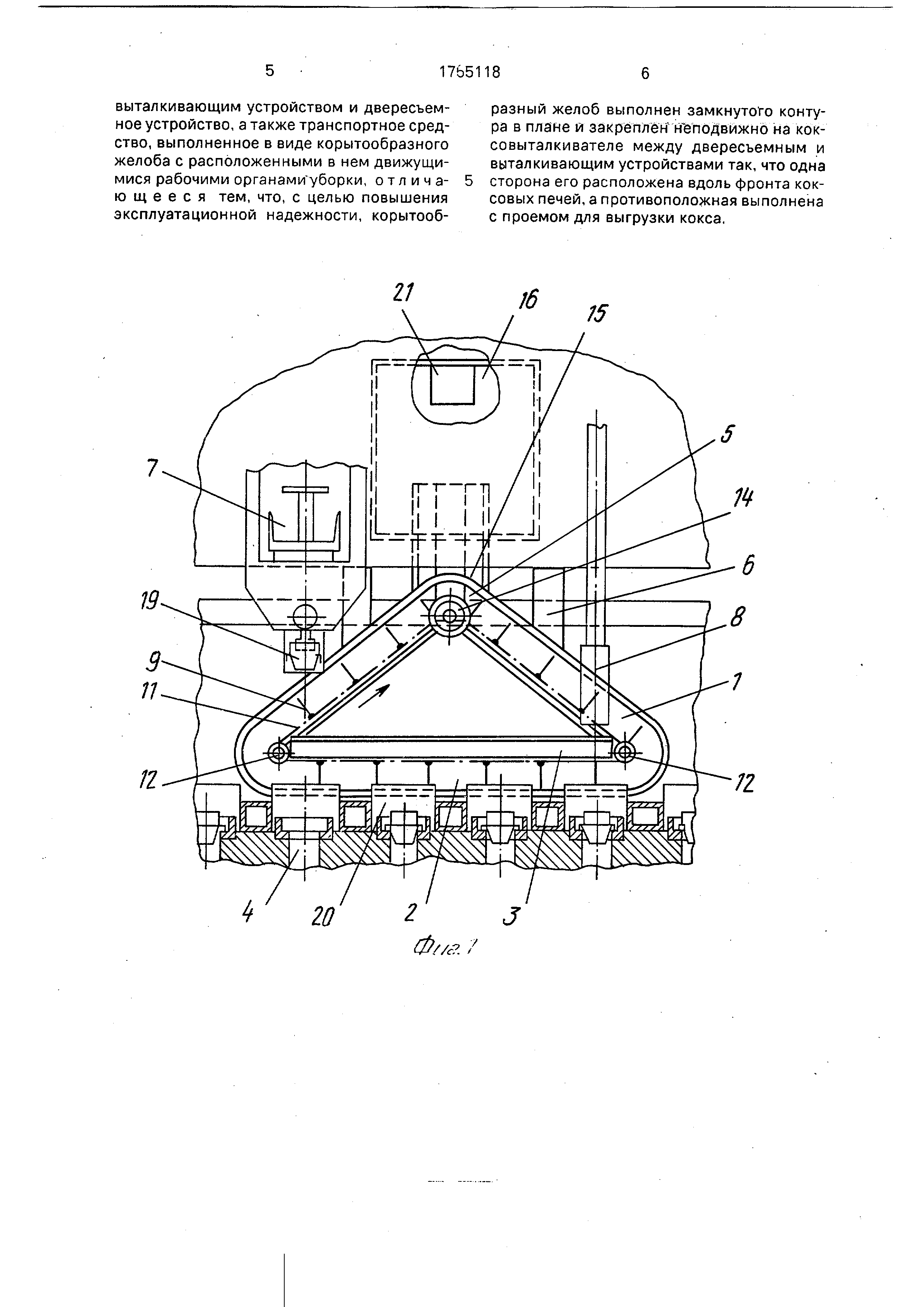

На фиг. 1 изображено предлагаемое устройство , вид в плане; на фж. 2 - то же, поперечное сечение; на фиг. 3 - желоб с органом уборки в виде скребка, поперечное сечение; на фиг, 4 - то же, с органом уборки в виде щетки.

Устройство для уборки обслуживающей площадки машинной стороны коксовой батареи включает транспортное средство, которое выполнено в виде желоба 1, замкнутого треугольного контура в плане, -сторона 2 которого имеет фартук 3 и расположена вдоль фронта коксовых печей 4, а вершина его имеет проем 5 для выгрузки горячего кокса. Желоб 1 посредством кронштейнов 6 закреплен между двересъемным устройством 7 и выталкивающей штангой 8 коксовыталкивателя. В желобе 1 равномерно установлены рабочие органы уборки 9, которые посредством кронштейнов 10 закреплены на двурядной тяговой цепи 11. Последняя установлена на обводных 12 и приводных 13 звездочках, которые закреплены на внутренних углах желоба 1. Тяговая цепь 11 имеет привод 14, кинематически

соединенный со звездочкой 13 и сообщающий непрерывное движение рабочим орга- . нам уборки 9 по замкнутому контуру желоба 1. Под проемом 5 в желобе 1 установлен лоток 15 для направления горячего кокса в бункер 16, закрепленный под рабочей площадкой коксовыталкивателя.

Рабочие органы уборки 9 выполнены в виде съемных скребков 17 и щеток 18, которые установлены через каждую группу из четырех скребков 17 для уборкм мелких фракций кокса,

Устройство работает следующим образом .

Для выдачи кокса из печи 4 двересъем- ное устройство 7 устанавливают по оси этой печи. Затем включают привод 14 и сообщают непрерывное движение рабочим орга- нам уборки 9 по направлению, указанном

стрелкой на фиг. 1 После этого двересъемым устройством 7 снимают дверь 19, выпавший кокс при этом, касаясь отбойных листов 20 и фартука 3, направляется в желоб 1, где увлекается скребками 17 и щетками 18 и

перемещается к проему 5 в желобе 1. Из проема 5 горячий кокс по лотку 15 поступает в бункер 16, где его тушат известными средствами и после накопления определенного объема выгружают через люк 21 на транспортирующие средства.

После снятия двери 19 по оси печи 4 устанавливают выталкивающую штангу 8, которая выталкивает кокс из печи 4 и возвращается в исходное положение. При выходе из печи 4 выталкивающая штанга 8 удаляет часть кокса, оставшегося на поде печи 4, в желоб 1, откуда он скребками 17 и щетками 18 перемещается к проему 5 и через лоток 15 сбрасывается в бункер 16. Поеле удаления кокса из желоба 1 отключают привод 14, коксовыталкиватель перемещают к следующей коксовой печи для ее обслу- живания и цикл работы устройства повторяется.

Предлагаемое устройство для уборки обслуживающей площадки машинной стороны коксовой батареи по сравнению с прототипом имеет малые габаоиты, более надежное в эксплуатации, так как его органы уборки незначительно подвергаются воздействию высоких температур раскаленного кокса и не требуют при этом больших расходов на ремонт и обслуживание. Кроме того, такое устройство снижает загрязнение

окружающей среды.

Формула изобретения Устройство для уборки обслуживающей площадки машинной стороны коксовой батареи , включающее коксовыталкиватель с

выталкивающим устройством и двересъем- ное устройство, а также транспортное средство , выполненное в виде корытообразного желоба с расположенными в нем движущимися рабочими органами уборки, отличающееся тем, что, с целью повышения эксплуатационной надежности, корытообразный желоб выполнен замкнутого контура в плане и закреплен4 неподвижно на коксовыталкивателе между двересъемным и выталкивающим устройствами так, что одна сторона его расположена вдоль фронта коксовых печей, а противоположная выполнена с проемом для выгрузки кокса.
