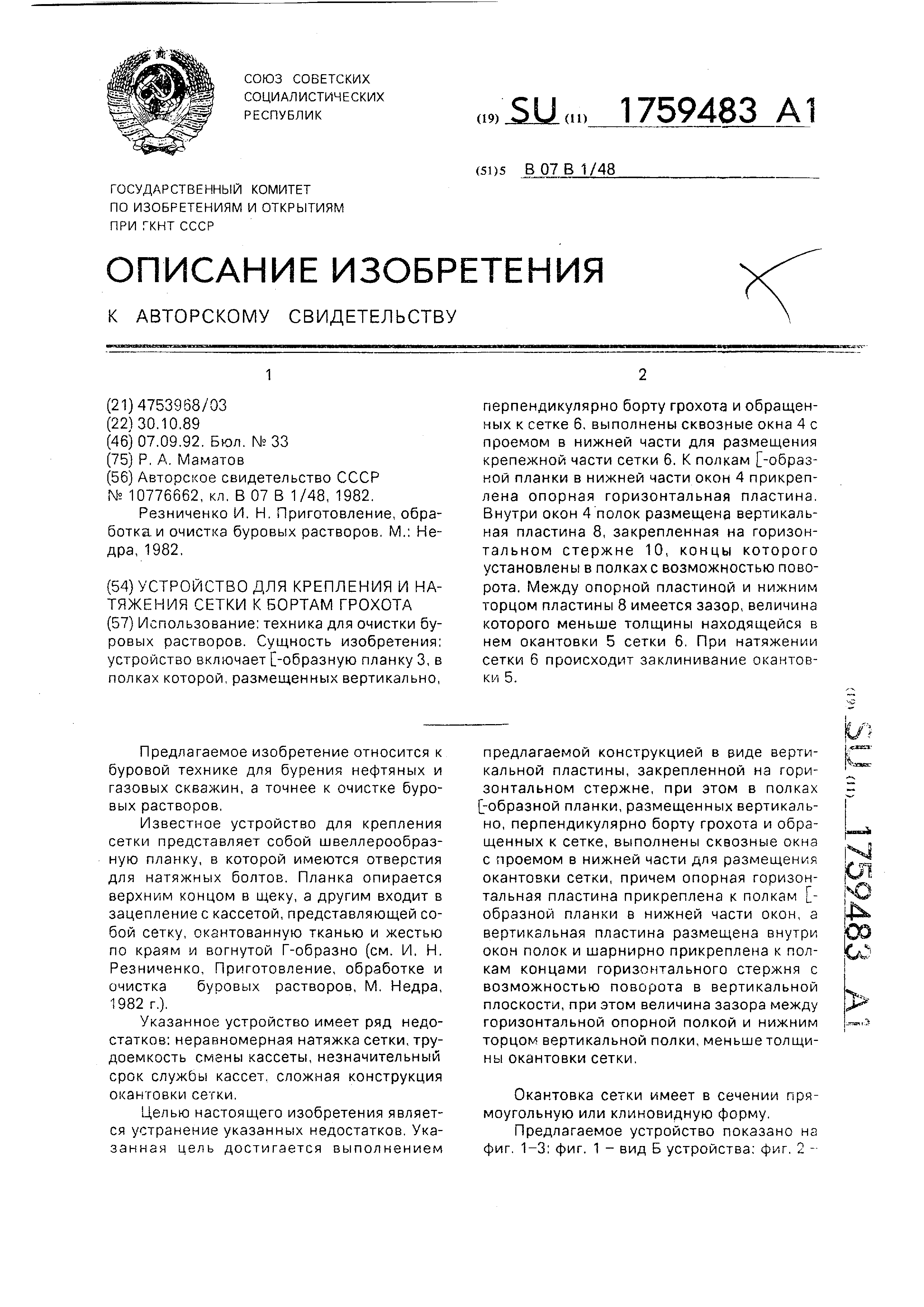

Устройство для крепления и натяжения сетки к бортам грохота

Использование1 техника для очистки буровых растворов. Сущность изобретения; устройство включает -образную планку 3, в полках которой размещенных вертикально, перпендикулярно борту грохота и обращенных к сетке 6, выполнены сквозные окна 4 с проемом в нижней части для размещения крепежной части сетки 6. К полкам -образной планки в нижней части окон 4 прикреплена опорная горизонтальная пластина Внутри окон 4 полок размещена вертикальная пластина 8, закрепленная на горизонтальном стержне 10, концы которого установлены в полках с возможностью поворота . Между опорной пластиной и нижним торцом пластины 8 имеется зазор, величина которого меньше толщины находящейся в нем окантовки 5 сетки 6. При натяжении сетки 6 происходит заклинивание окантовки 5.

Д0рЦ0НЛ7 QKOH/TJOfat/

Фи&г

Фиг.З

Предлагаемое изобретение относится к буровой технике для бурения нефтяных и газовых скважин, а точнее к очистке буровых растворов.

Известное устройство для крепления сетки представляет собой швеллерообраз- ную планку, в которой имеются отверстия для натяжных болтов. Планка опирается верхним концом в щеку, а другим входит в зацепление с кассетой, представляющей собой сетку, окантованную тканью и жестью по краям и вогнутой Г-образно (см. И. Н. Резниченко, Приготовление, обработке и очистка буровых растворов, М. Недра, 1982г.).

Указанное устройство имеет ряд недостатков: неравномерная натяжка сетки, трудоемкость смены кассеты, незначительный срок службы кассет сложная конструкция окантовки сегки.

Целью настоящего изобретения является устранение указанных недостатков Указанная цель достигается выполнением

предлагаемой конструкцией в виде вертикальной пластины, закрепленной на горизонтальном стержне, при этом в полках -образной планки, размещенных вертикально , перпендикулярно борту грохота и обращенных к сетке, выполнены сквозные окна с проемом в нижней части для размещения окантовки сетки, причем опорная горизонтальная пластина прикреплена к полкам - образной планки в нижней части окон, а вертикальная пластина размещена внутри окон полок и шарнирно прикреплена к полкам концами горизонтального стержня с возможностью поворота в вертикальной плоскости, при этом величина зазора между горизонтальной опорной полкой и нижним торцом вертикальной полки, меньше толщины окантовки сетки.

Окантовка сетки имеет в сечении прямоугольную или клиновидную форму.

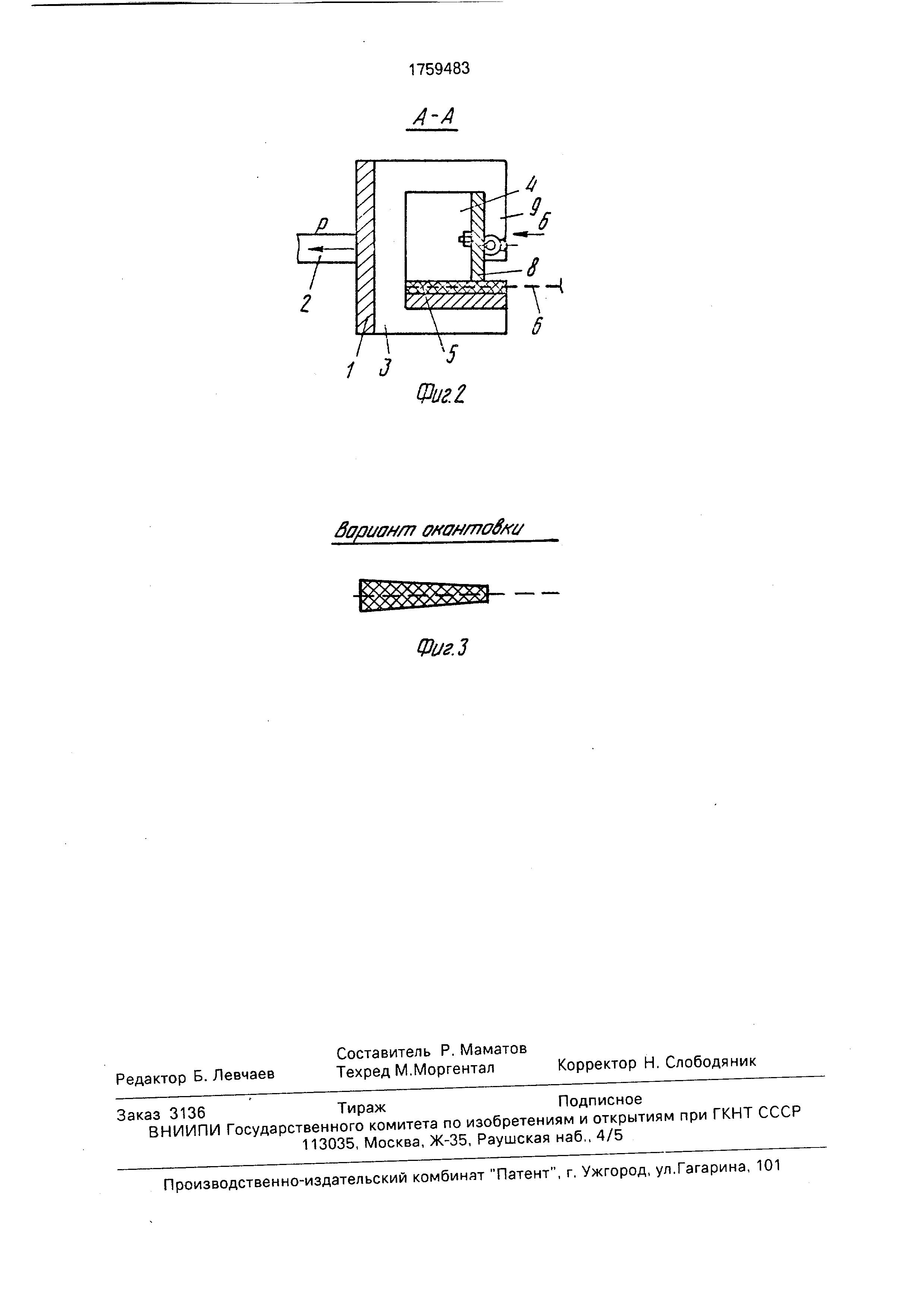

Предлагаемое устройство показано на фиг 1-3: фиг. 1 - вид Б устройства, фиг. 2 Ы

--,,k

разрез по сечению А-А устройства; фиг. 3 - клиновидное сечение окантовки

сетки.

Устройство для крепления сетки представляет собой вертикальную пластину 1, закрепленную на горизонтальном стержне 2, к которой прикреплены -образная планка 3 размещенная вертикально и перпендикулярно борту грохотал, в нижней части планки 3 выполнены сквозные окна 4 для размещения окантовок 5 сетки 6, причем опорная горизонтальная пластина 7 прикреплена к полкам -образной планки в нижней части окон, а вертикальная пластина 8 размещена внутри окон полок и шарнирно прикреплена к полкам 9 концами горизонтального стержня 10 с возможностью поворота в вертикальной плоскости, при этом величина зазора между горизонтальной опорной полкой и вертикальной меньше толщины окантовки сетки, Окантовка имеет прямоугольную или клиновидную

форму.

Устройство работает следующим образом .

Сетка 6 с окантовкой 5 вставляется между торцевой поверхностью пластины 8 и пластины 7, в результате чего вертикальная пластина 8 поворачивается на некоторый угол и образует щель, в которую входит окантовка 5 сетки 6. При натяжении сетки происходит заклинивание окантовки.

Вертикальная пластина 8 прикрепляется к полке 9 при помощи хомута 11.

Формула изобретения 1. Устройство для крепления и натяжения сетки к бортам грохота, включающее опорную горизонтальную пластину, на кото- рой размещен окантовочный край сетки, и -образную планку для зажима края сетки и ее натяжения к бортам грохота, отличающееся тем, что, с целью снижения трудоемкости монтажных работ и повыше- 0 ния надежности устройства в работе за счет обеспечения равномерного натяжения сетки , устройство снабжено вертикальной пластиной , закрепленной на горизонтальном стержне, при этом в полках -образной 5 планки, размещенных вертикально, перпендикулярно борту грохота и обращенных к сетке, выполнены сквозные окна с проемом в нижней части для размещения крепежной части сетки, причем опорная горизонталь- 0 ная пластина прикреплена к полкам -образной планки в нижней части окон, а вертикальная пластина размещена внутри окон полок и шарнирно прикреплена к полкам концами горизонтального стержня с 5 возможностью поворота в вертикальной плоскости, при этом величина зазора между горизонтальной опорной полкой и нижним торцом вертикальной пластины меньше толщины окантовки сетки.

30 2. Устройство поп. 1, отличающее- с я тем, что окантовка сетки имеет в сечении прямоугольную форму

3. Устройство по п. 1, отличающее- с я тем, что окантовка сетки имеет в сечении 35 клиновидную форму.
