Футеровка вращающейся печи

I4 (L

№

Фс« 2

выполняется двойными кольцами из кислого и основного огнеупорз, причем ширина кислых изделий не равна ширине основных изделий и чередование изделий кислого и основного составов в продольных рядах и кольцах взято в соотношении 1:1.

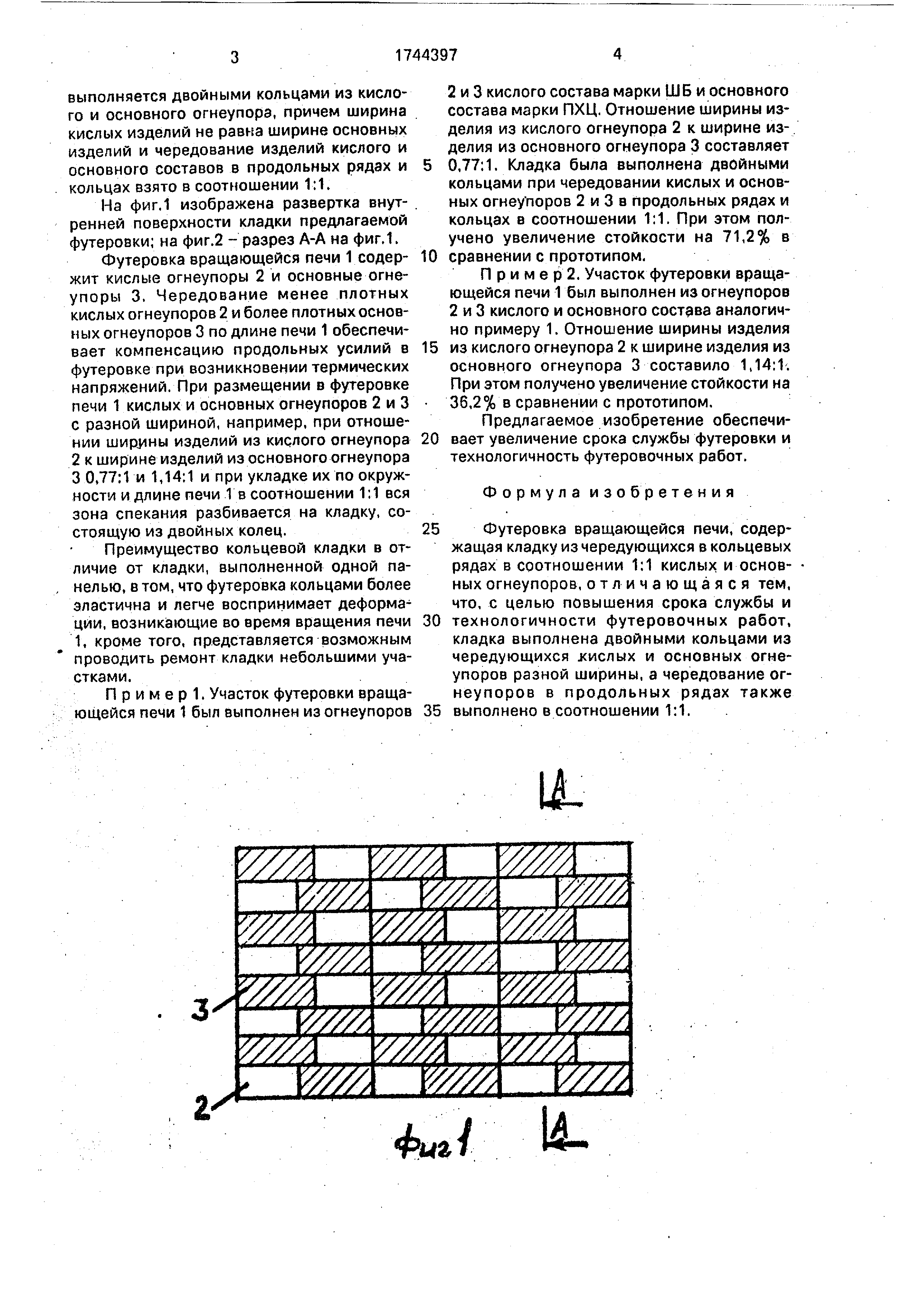

На фиг.1 изображена развертка внутренней поверхности кладки предлагаемой футеровки; на фиг.2 - разрез А-А на фиг.1.

Футеровка вращающейся печи 1 содержит кислые огнеупоры 2 и основные огнеупоры 3. Чередование менее плотных кислых огнеупоров 2 и более плотных основных огнеупоров 3 по длине печи 1 обеспечивает компенсацию продольных усилий в футеровке при возникновении термических напряжений. При размещении в футеровке печи 1 кислых и основных огнеупоров 2 и 3 с разной шириной, например, при отношении ширины изделий из кислого огнеупора

2к ширине изделий из основного огнеупора

30,77:1 и 1,14:1 и при укладке их по окружности и длине печи 1 в соотношении 1:1 вся зона спекания разбивается на кладку, состоящую из двойных колец.

Преимущество кольцевой кладки в отличие от кладки, выполненной одной панелью , в том, что футеровка кольцами более эластична и легче воспринимает деформации , возникающие во время вращения печи 1, кроме того, представляется возможным проводить ремонт кладки небольшими участками .

Пример. Участок футеровки вращающейся печи 1 был выполнен из огнеупоров

2 и 3 кислого состава марки ШБ и основного состава марки ПХЦ. Отношение ширины изделия из кислого огнеупора 2 к ширине изделия из основного огнеупора 3 составляет

0,77:1. Кладка была выполнена двойными кольцами при чередовании кислых и основных огнеу поров 2 и 3 в продольных рядах и кольцах в соотношении 1:1. При этом получено увеличение стойкости на 71,2% в

сравнении с прототипом.

П р и м е р 2. Участок футеровки вращающейся печи 1 был выполнен из огнеупоров 2 и 3 кислого и основного состава аналогично примеру 1. Отношение ширины изделия

из кислого огнеупора 2 к ширине изделия из основного огнеупора 3 составило 1,14:1. При этом получено увеличение стойкости на 36,2% в сравнении с прототипом.

Предлагаемое изобретение обеспечивает увеличение срока службы футеровки и технологичность футеровочных работ.

Формула изобретения

Футеровка вращающейся печи, содержащая кладку из чередующихся в кольцевых рядах в соотношении 1:1 кислых и основных огнеупоров, отличающаяся тем, что, с целью повышения срока службы и

технологичности футеровочных работ, кладка выполнена двойными кольцами из чередующихся кислых и основных огнеупоров разной ширины, а чередование огнеупоров в продольных рядах также

выполнено в соотношении 1:1.
