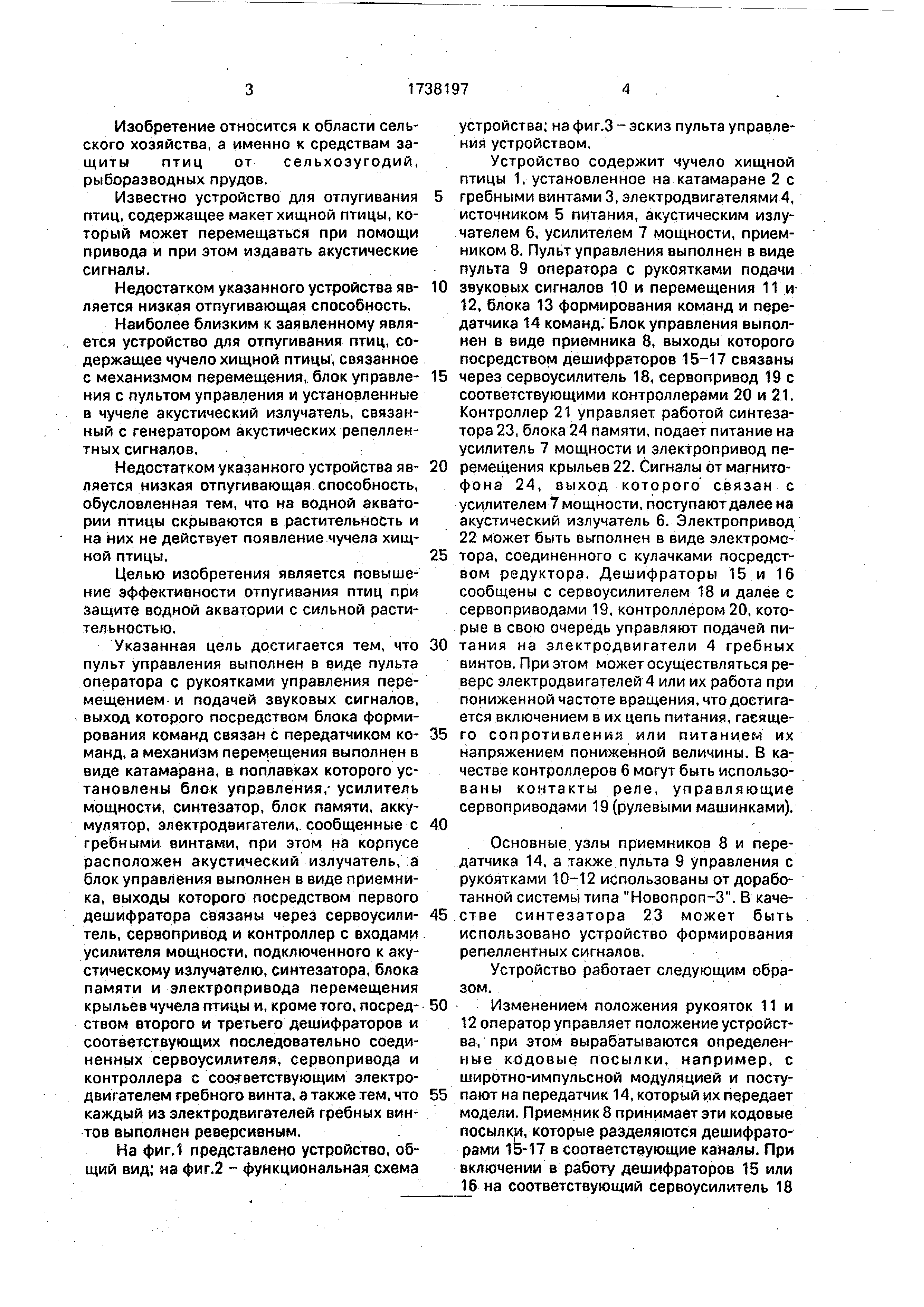

[1]Изобретение относится к области сельского хозяйства, а именно к средствам защиты
птиц от сельхозугодий, рыборазводных прудов.
[2]Известно устройство для отпугивания
птиц, содержащее макет хищной птицы, который может перемещаться при помощи
привода и при этом издавать акустические сигналы.
[3]Недостатком указанного устройства является
низкая отпугивающая способность.
[4]Наиболее близким к заявленному является
устройство для отпугивания птиц, содержащее чучело хищной птицы, связанное
с механизмом перемещения, блок управления с пультом управления и установленные
в чучеле акустический излучатель, связанный с генератором акустических репеллен- тных сигналов.
[5]Недостатком указанного устройства является низкая отпугивающая способность,
обусловленная тем, что на водной акватории птицы скрываются в растительность и
на них не действует появление чучела хищной птицы,
[6]Целью изобретения является повышение
эффективности отпугивания птиц при защите водной акватории с сильной растительностью .
[7]Указанная цель достигается тем, что пульт управления выполнен в виде пульта
оператора с рукоятками управления перемещением и подачей звуковых сигналов,
выход которого посредством блока формирования команд связан с передатчиком команд
, а механизм перемещения выполнен в виде катамарана, в поплавках которого установлены
блок управления,- усилитель мощности, синтезатор, блок памяти, аккумулятор
, электродвигатели, сообщенные с гребными винтами, при этом на корпусе
расположен акустический излучатель, а блок управления выполнен в виде приемника
, выходы которого посредством первого дешифратора связаны через сервоусилитель
, сервопривод и контроллер с входами усилителя мощности, подключенного к акустическому
излучателю, синтезатора, блока памяти и электропривода перемещения
крыльев чучела птицы и, кроме того, посредством второго и третьего дешифраторов и
соответствующих последовательно соединенных сервоусилителя, сервопривода и
контроллера с соответствующим электродвигателем гребного винта, а также тем, что
каждый из электродвигателей гребных винтов выполнен реверсивным.

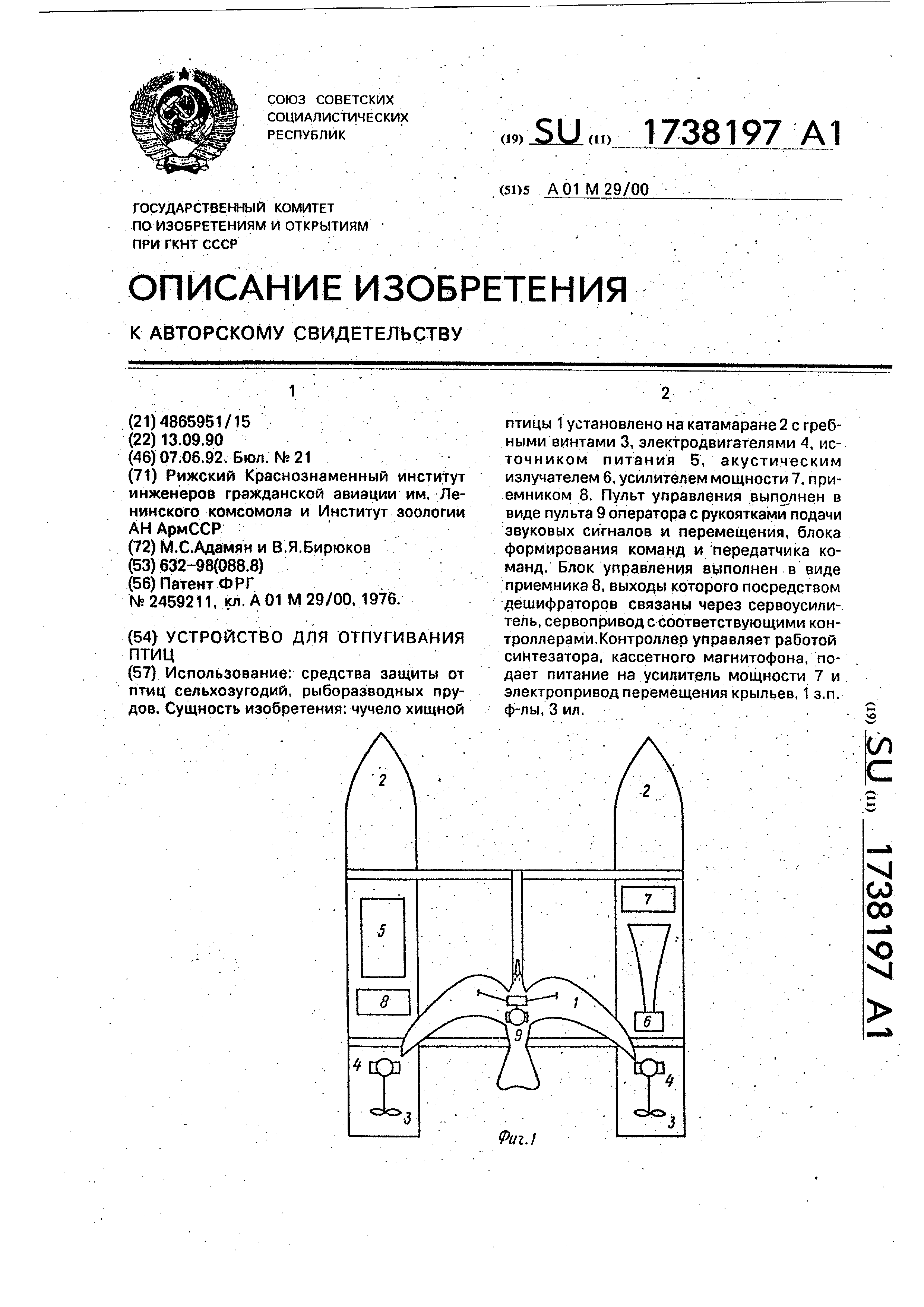

[8]На фиг. представлено устройство, общий вид; на фиг.2 - функциональная схема
[9]устройства; на фиг.З - эскиз пульта управления устройством.
[10]Устройство содержит чучело хищной птицы 1, установленное на катамаране 2 с
[11]гребными винтами 3, электродвигателями4, источником 5 питания, акустическим излучателем
6, усилителем 7 мощности, приемником 8. Пульт управления выполнен в виде
пульта 9 оператора с рукоятками подачи
[12]0 звуковых сигналов 10 и перемещения 11 и
12, блока 13 формирования команд и передатчика 14 команд. Блок управления выполнен
в виде приемника 8, выходы которого посредством дешифраторов 15-17 связаны
[13]5 через сервоусилитель 18, сервопривод 19 с соответствующими контроллерами 20 и 21.
Контроллер 21 управляет работой синтезатора 23, блока 24 памяти, подает питание на
усилитель 7 мощности и электропривод пе0 ремещения крыльев 22. Сигналы от магнитофона
24, выход которого связан с усилителем 7 мощности, поступают далее на
акустический излучатель 6. Электропривод 22 может быть выполнен в виде электромо5
тора, соединенного с кулачками посредством редуктора. Дешифраторы 15 и 16
сообщены с сервоусилителем 18 и далее с сервоприводами 19, контроллером 20, которые
в свою очередь управляют подачей пи0 тания на электродвигатели 4 гребных
винтов. При этом может осуществляться реверс электродвигателей 4 или их работа при
пониженной частоте вращения, что достигается включением в их цепь питания, гаеяще5
го сопротивлений или питанием их напряжением пониженной величины. В качестве
контроллеров б могут быть использо- ваны контакты реле, управляющие
сервоприводами 19 (рулевыми машинками).
[15]Основные узлы приемников 8 и передатчика 14, а также пульта 9 управления с
рукоятками 10-12 использованы от доработанной системы типа Новопроп-3. В каче5
стве синтезатора 23 может быть использовано устройство формирования репеллентных сигналов.
[16]Устройство работает следующим образом .
[17]0 Изменением положения рукояток 11 и 12 оператор управляет положение устройства
, при этом вырабатываются определенные кодовые посылки, например, с
широтно-импульсной модуляцией и посту5 пают на передатчик 14, который их передает
модели. Приемник 8 принимает эти кодовые посылки, которые разделяются дешифраторами
15-17 в соответствующие каналы. При включении в работу дешифраторов 15 или
16 на соответствующий сервоусилитель 18
[18]подается сигнал, обеспечивающий необходимый маневр устройства. Усиленный сигнал
поступает на сервопривод 19, затем на контроллер 20, вследствие чего на соответствующий
электродвигатель 4 подается на- пряжение необходимой полярности и величины, что „лриводит к перемещению
корпуса вперед, назад или повороту.
[19]Следует отметить, что устройство при
этом будет перемещаться вперед или назад при синхронной работе электродвигателей
4 в зависимости от положения рукояток 11 и 12, в то же время противофазное вращение
электродвигателей 4 приведет к развороту катамарана вокруг своего центра
тяжести на воде. Принцип управления аналогичен управлению гусеничного трактора.
[20]При подходе устройства к стае птиц, оператор начинает у правя ять работой акустической
части, т.е. рукояткой 10. В зависимости от положения рукоятки 10 устройство может
издавать синтезированные отпугивающие сигналы, крики бедствия птиц из блока памяти
, записанные на магнитную ленту или постоянные запоминающие устройства (ПЗУ) или махать крыльями.
[21]Перемещаясь по поверхности акватории , устройство проходит все места, где могут
скрываться птицы и своим видом пугая их, поднимает в воздух, при этом оператор
включает акустический репеллентный сигнал , который усиливает действие зрительного
образа. После нескольких проходов по акватории, птицы ее полностью очищают,
[22]Испытание макета устройства позволи- ло добиться высокой степени отпугивания
птиц, что особенно важно при защите рыбных хозяйств.
[23]Расчеты показывают, что за сезон при применении заявляемого устройства на ры-
боразводных прудах можно сохранить до 15% рыбы, уничтожаемой рыбоядными птицами .
[25]1.Устройство для отпугивания птиц содержащее
чучело хищной птицы, связанное с механизмом перемещения, блок управления
с пультом управления и установленный у чучела птицы акустический излучатель,
связанный с генератором акустических ре- пеллентных сигналов, отличающееся
тем, что, с целью повышения эффективности отпугивания птиц при защите водной акватории
с сильной растительностью, оно снаб- жено блоком формирования команд,
передатчиком и приемником команд, генератор акустических репеллентных сигналов
выполнен в виде синтезатора и блока памяти , выходы которых подключены к первым
входам усилителя мощности, при этом выход пульта управления посредством блока
формирования команд связан с передатчиком команд, а механизм перемещения выполнен в виде катамарана с
электродвигателями и гребными винтами, в корпусе которого установлен приемник команд
, блок управления и генератор акустических репеллентных сигналов, а на корпусе
расположен акустический излучатель, причем блок управления выполнен трехканаль-
ным и каждый канал включает последовательно соединенные дешифратор
, сервоусилитель, сервопривод и контроллер , причем выходы контроллеров
первого и второго каналов подключены к входам электродвигателей соответствующих
гребных винтов, а выходы контроллера третьего канала подключены к второму входу
усилителя мощности, входу электропривода перемещения крыльев чучела птицы,
входам синтезатора и блока памяти.
[26]2.Устройство по п.1. от л и ч а ю щ е е-
с я тем, что каждый из электродвигателей выполнен реверсивным.
