Устройство для массажа

Использование: массаж для повышения работоспособности человека. Сущность изобретения: устройство содержит упругое основание 1, выполненное в виде плоской многовитковой спирали с массажными элементами на ее ребрах, снабженные упругими опорами 3, размещенными в зазорах 4 между витками 5, концы 6 и 7 спирали соединены между собой упругой связью 8. Упругая спираль 1 может быть выполнена в виде винтовой пружины с выступами. 8 з.п ф-лы, 7 ил.

Изобретение относится к физиотерапии и может быть использовано в устройствах в качестве эффективных средств массажа для повышения работоспособности человека.

Известно устройство для массажа, содержащее упругое основание с массажными элементами в виде выступов.

Недостатками данного устройства являются отсутствие возможности регулирования площади массажной поверхности и обеспечение упругого основания продольной податливости, что снижает эффективность массажа.

Цель изобретения - повышение эффективности массажа за счет обеспечения про- дольной упругой податливости и регулирования площади массажной поверхности .

Поставленная цель достигается тем, что устройство для массажа, содержащее упругое основание с массажными элементами в виде выступов, снабжено упругими опорами , выполненными, например, из поролона, основание его выполнено в виде плоской многовитковой спирали, на ребрах каждой закреплены выступы, при этом упругие опоры расположены мехду витками спирали концы которой соединены гибкой связью.

Спираль упругого основания может быть выполнена в виде винтовой пружины с зазором между витками, выступы на ней - с волнообразным профилем, а витки - загзз- гообразными. В других вариантах спираль может быть выполнена из калиброванной полосы, из композита на основе высокомодульных волокон, расположенных вдоль и поперек спирали или по винтовым спиралям , из термопласта, термопласта, армированного синтетическими нитями.

Отличительными особенностями устройства для массажа являются выполнение его упругого основания в виде плоской многовитковой спирали, скрепленной по концам гибкой связью, введение между витками спирали упругих опор, выполненных , например, из поролона, закрепление выступов на ребрах спиралей, выполнение спирали в виде винтовой пружины с зазором между витками, придание выступам волнообразного профиля, выполнение витков зигзагообразными, самой спирали - из калиброванной полосы, из композита на основе высокомодульных волокон, расположенных вдоль и поперек спирали или по винтовым спиралям, из термопласта, термопласта , армированного синтетическими нитями .

На фиг. 1 представлено устройство, общий вид; нз фиг. 2 - то же, вид сбоку; ня фиг

3 - сечение А-А на фиг. 1; на фиг. 4 - вариант устройства; на фиг.5-то же, вид сбоку; на фиг. 6 - сечение Б-Б на фиг. 4; на фиг. 7 - вид В на фиг, б.

Устройство для массажа (фиг. 1 и 4) содержит упругое основание 1, выполненное в виде плоской многовитковой спирали с закрепленными на ее ребрах массажными элементами 2 (фиг.З и 6), снабженной упру0 гими опорами 3, выполненными, например, из поролона, размещенными в зазорах 4 между витками 5 спирали, концы 6 и 7 которой соединены между собой гибкой связью 8,

5 В варианте устройства упругая спираль 1 может быть выполнена в виде винтовой пружины 9 (фиг. 6) с зазорами 10 между витками 11, элементами 2 в виде выступов, имеющими волнообразный профиль, загза0 гообразных витков 12, из калибровочной полосы , из композита на основе высокомодульных волокон, расположенных вдоль и поперек спирали или по винтовым спиралям, из термопласта, из термопласта

5 армированного синтетическими нитями.

Устройство работает следующим образом .

Калиброванную полосу или винтовую пружину сворачивают в плоскую многовит0 ковую спираль 1 так, что в образованные между ее витками 5 зазоры 4 устанавливают и закрепляют несколько упругих опор 3 из материала типа поролона в соответствии с выбранным положением, а концы 6 и 7 спи5 рали фиксируют гибкой связью 8, например нитью.

В зависимости от кривизны витков спирали упругому основанию устройства для массажа придаются соответствующие габа0 риты. Чем меньше радиус кривизны спиральных витков 5, тем меньше габариты всей спирали, а чем больше радиус кривизны спиральных витков, тем больше габари5 ты всей спирали.

Таким образом, можно устанавливать различную частоту расположения витков в зависимости от потребности, какая поверхность подвергается массажу.

Для компактности при хранении упру0 гая спираль сворачивается с плотным охватом одного витка другим и закрепляется.

Для проведения различной интенсивности массажа массажные элементы 2 на опорных поверхностях спирали выполняют5 ся с различным профилем (волнообразным, зигзагообразным, с остроконечными выступами ).

При массаже выступов спирали оказывают системное воздействие на массируемую поверхность витки могут упруго

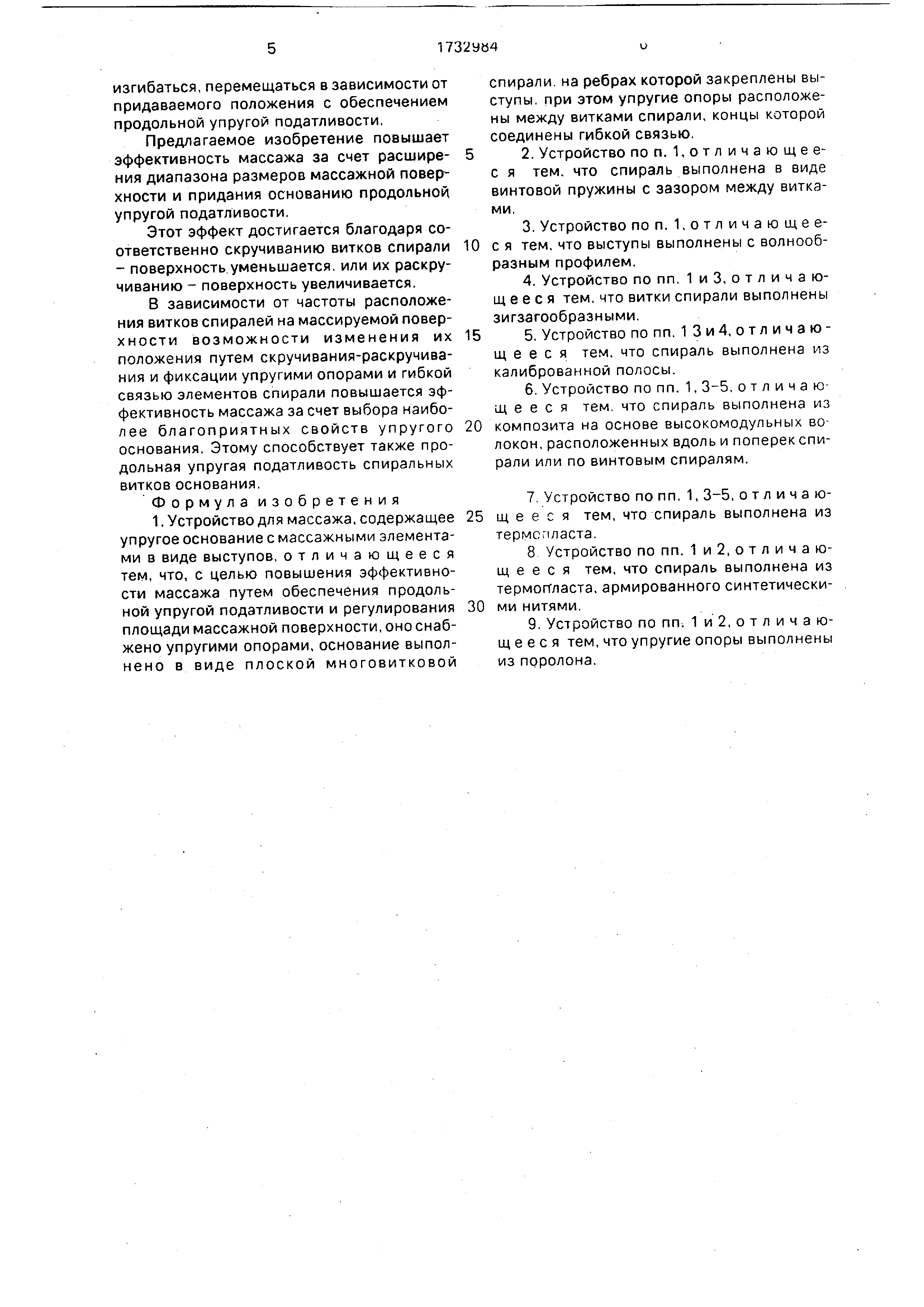

изгибаться, перемещаться в зависимости от придаваемого положения с обеспечением продольной упругой податливости.

Предлагаемое изобретение повышает эффективность массажа за счет расширения диапазона размеров массажной поверхности и придания основанию продольной упругой податливости.

Этот эффект достигается благодаря соответственно скручиванию витков спирали - поверхность уменьшается, или их раскручиванию - поверхность увеличивается.

В зависимости от частоты расположения витков спиралей на массируемой повер- хности возможности изменения их положения путем скручивания-раскручивания и фиксации упругими опорами и гибкой связью элементов спирали повышается эффективность массажа за счет выбора наибо- лее благоприятных свойств упругого основания. Этому способствует также продольная упругая податливость спиральных витков основания.

Формула изобретения

1. Устройство для массажа, содержащее упругое основание с массажными элементами в виде выступов, отличающееся тем, что, с целью повышения эффективности массажа путем обеспечения продольной упругой податливости и регулирования площади массажной поверхности, оно снабжено упругими опорами, основание выполнено в виде плоской многовитковой

спирали, на ребрах которой закреплены выступы , при этом упругие опоры расположены между витками спирали, концы которой соединены гибкой связью. 2. Устройство поп. 1,отличающеес я тем. что спираль выполнена в виде винтовой пружины с зазором между витками .

3.Устройство по п. 1.отличающее- с я тем. что выступы выполнены с волнообразным профилем.

4.Устройство по пп. 1иЗ, отличающее с я тем. что витки спирали выполнены зигзагообразными.

5. Устройство по пп. 1 3 и 4, о т л и ч а ю - щ е е с я тем, что спираль выполнена из калиброванной полосы.

6. Устройство по пп. 1, 3-5, отличающееся тем. что спираль выполнена из

композита на основе высокомодульных волокон , расположенных вдоль и поперек спирали или по винтовым спиралям.

7Устройство по пп. 1, 3-5, отличаю- щ е е с я тем, что спираль выполнена из

термопласта.

8Устройство по пп. 1 и2,отличаю- щ е е с я тем, что спираль выполнена из термогтласта, армированного синтетическими нитями.

9. Устройство по пп. 1и2,отличаю- щ е е с я тем, что упругие опоры выполнены из поролона.

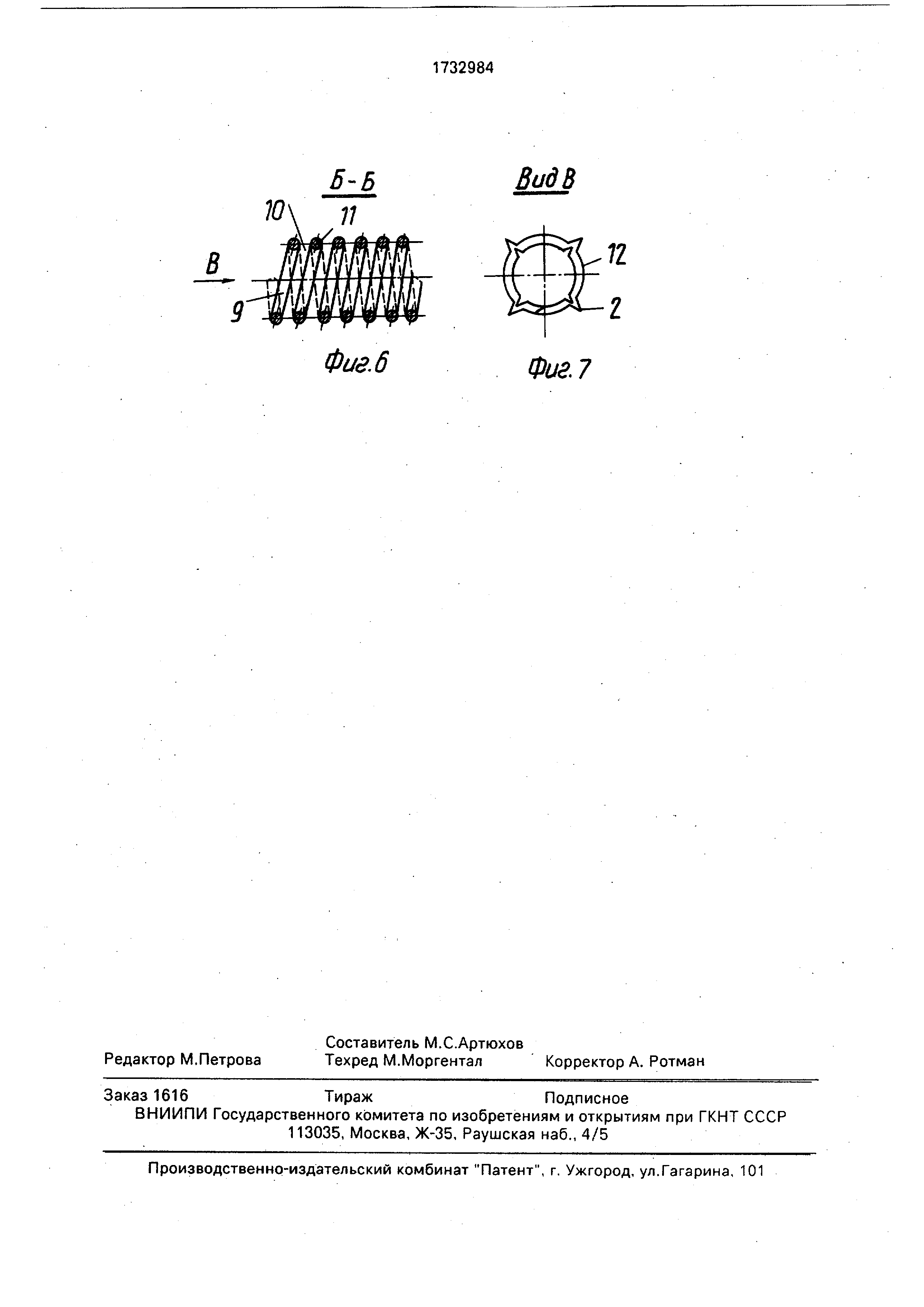

Фие.6
