Машина для изготовления формных пластин

Использование: изготовление металлических и фотополимерных формных пластин для высокой печати. Сущность изобретения: машина содержит корпус с крышкой, разбрызгивающее устройство и планетарный привод пластинодержзтеля. Привод содержит корпус с валом, неподвижное центральное , промежуточные и сателлитные зубчатые колеса. Колеса соединены жестко со своими валами. Валы кинематически связаны с крышкой корпуса и корпусом водила. Центральное колесо кинематически соединено с сателлитными через промежуточные колеса. Количество сателлитных колес - от одного до четырех. Диаметры центрального и каждого из сателлитных колес равны между собой. Вал сателлитного колеса закреплен с пластинодержателем. На пластинодержателе установлена формная пластина. 2 ил. (Л

Изобретение относится к полиграфии, а именно к устройствам для изготовления металлических и фотополимерных формных пластин (ФП), которые используются в высокой печати.

Известны машины для изготовления формных пластин методом травления (для металлических пластин) и методом вымывания (для фотополимерных пластин). Каждая машина содержит корпус с крышкой, разбрызгивающее устройство и привод пласти- нодёржателя, установленные на нем формные пластины совершают циклическое движение со смещенной осью вращения относительно оси симметрии корпуса.

Недостатками известной машины является наличие лишь одного пластинодержа- теля и неравномерность движения формных

пластин, что приводит к перетравливанию и излишнему вымыванию одних участков формных пластин (так называемый подрез печатных элементов) и недотравливанию или недомыванию других участков ФП (образуется нечеткий рельеф печатающих элементов ). Это снижает качество изготавливаемых формных пластин и является причиной брака.

Цель изобретения - повышение качества изготавливаемых формных пластин и экс- плуатационных характеристик машины.

Указанная цель достигается тем, что в известной машине для изготовления формных пластин, содержащей корпус с крышкой , разбрызгивающее устройство, привод пластинодержателя выполнен в виде планетарного механизма, состоящего из валиков,

ч ю о

00

о

NJ

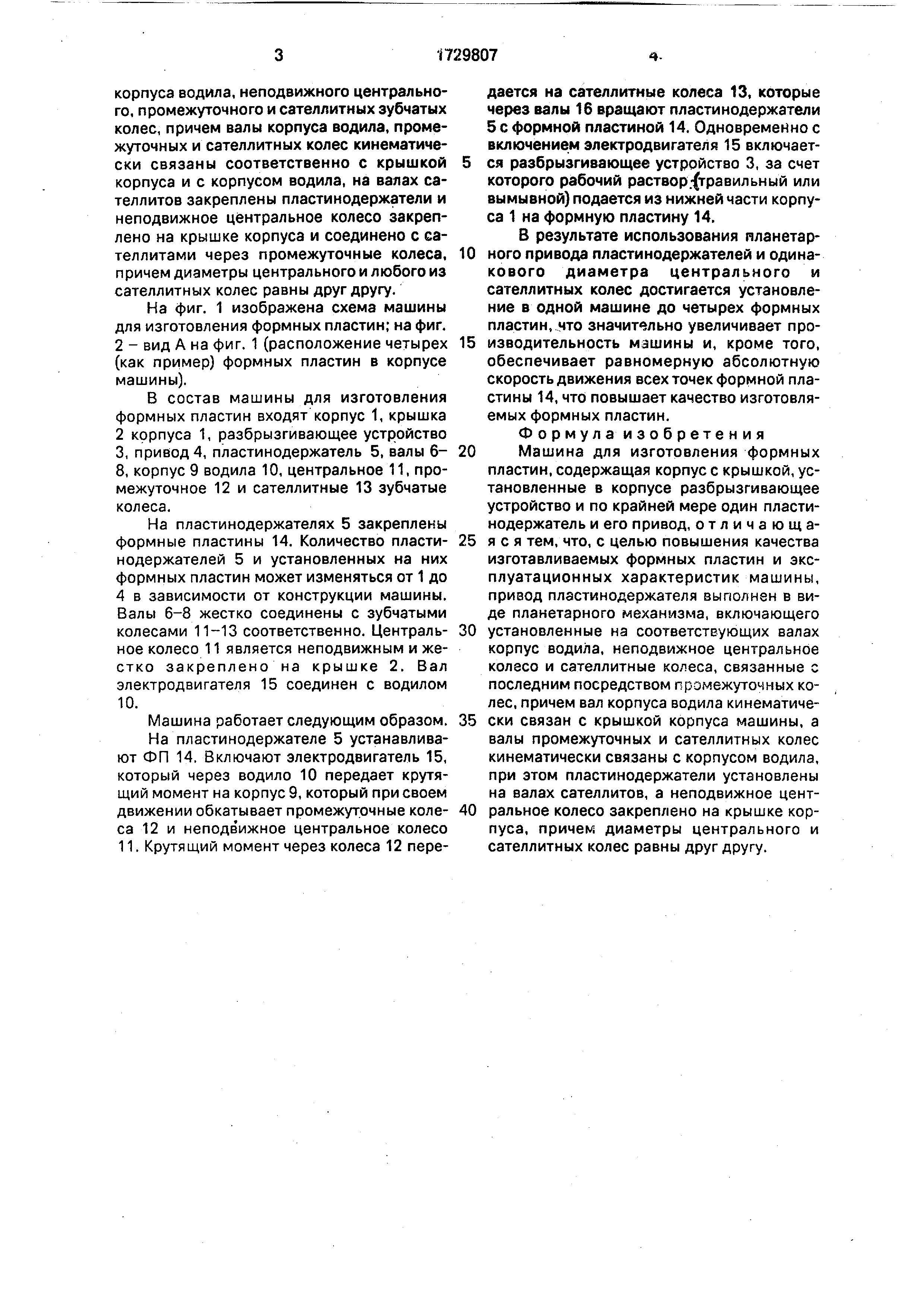

корпуса водила, неподвижного центрального , промежуточного и сателлитных зубчатых колес, причем валы корпуса водила, промежуточных и сателлитных колес кинематически связаны соответственно с крышкой корпуса и с корпусом водила, на ваяах сателлитов закреплены пластинодержатели и неподвижное центральное колесо закреплено на крышке корпуса и соединено с сателлитами через промежуточные колеса, причем диаметры центрального и любого из сателлитных колес равны друг другу.

На фиг. 1 изображена схема машины для изготовления формных пластин; на фиг. 2 - вид А на фиг. 1 (расположение четырех (как пример) формных пластин в корпусе машины).

В состав машины для изготовления формных пластин входят корпус 1, крышка 2 корпуса 1, разбрызгивающее устройство 3, привод 4, пластинодержатель 5, валы 6- 8, корпус 9 водила 10, центральное 11, промежуточное 12 и сателлитные 13 зубчатые колеса.

На пластинодержателях 5 закреплены формные пластины 14. Количество пласти- нодержателей 5 и установленных на них формных пластин может изменяться от 1 до 4 в зависимости от конструкции машины. Валы 6-8 жестко соединены с зубчатыми колесами 11-13 соответственно. Центральное колесо 11 является неподвижным и жестко закреплено на крышке 2. Вал электродвигателя 15 соединен с водилом 10.

Машина работает следующим образом.

На пластинодержателе 5 устанавливают ФП 14, Включают электродвигатель 15, который через водило 10 передает крутящий момент на корпус 9, который при своем движении обкатывает промежуточные колеса 12 и неподвижное центральное колесо 11. Крутящий момент через колеса 12 передается на сателлитные колеса 13, которые через валы 16 вращают пластинодержатели 5 с формной пластиной 14. Одновременно с включением электродвигателя 15 включается разбрызгивающее устройство 3, за счет которого рабочий раствор.-(травильный или вымывной) подается из нижней части корпуса 1 на формную пластину 14.

В результате использования планетаркого привода пластинодержателей и одина- кового диаметра центрального и сателлитных колес достигается установление в одной машине до четырех формных пластин, что значительно увеличивает производительность машины и, кроме того, обеспечивает равномерную абсолютную скорость движения всех точек формной пластины 14, что повышает качество изготовляемых формных пластин.

Формула изобретения

Машина для изготовления формных пластин, содержащая корпус с крышкой, установленные в корпусе разбрызгивающее устройство и по крайней мере один пласти- нодержатель и его привод, отличающая с я тем, что, с целью повышения качества изготавливаемых формных пластин и эксплуатационных характеристик машины, привод пластинодержателя выполнен в виде планетарного механизма, включающего

установленные на соответствующих валах корпус водила, неподвижное центральное колесо и сателлитные колеса, связанные с последним посредством промежуточных колес , причем вал корпуса водила кинематически связан с крышкой корпуса машины, а валы промежуточных и сателлитных колес кинематически связаны с корпусом водила, при этом пластинодержатели установлены на валах сателлитов, а неподвижное центральное колесо закреплено на крышке корпуса , причем диаметры центрального и сателлитных колес равны друг другу.

Фиг)

Вид А

П
