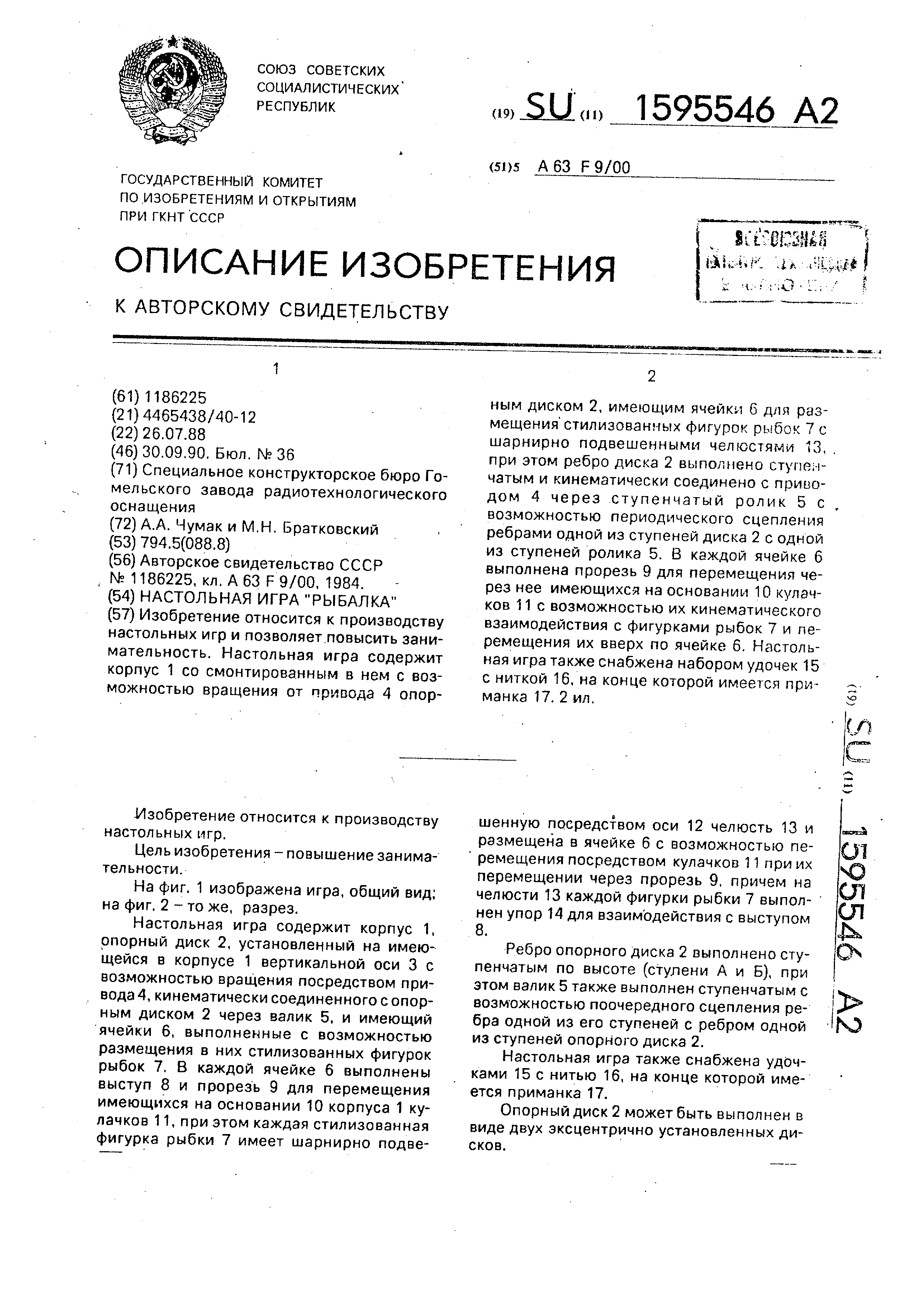

Настольная игра "Рыбалка

Изобретение относится к производству настольных игр и позволяет повысить занимательность. Настольная игра содержит корпус 1 со смонтированным в нем с возможностью вращения от привода 4 опорным диском 2, имеющим ячейки 6 для размещения стилизованных фигурок рыбок 7 с шарнирно подвешенным челюстями 13, при этом ребро диска 2 выполнено ступенчатым и кинематически соединено с приводом 4 через ступенчатый ролик 5 с возможностью периодического сцепления ребрами одной из ступеней диска 2 с одной из ступеней ролика 5. В каждой ячейке 6 выполнена прорезь 9 для перемещения через нее имеющихся на основании 10 кулачков 11 с возможностью их кинематического взаимодействия с фигурками рыбок 7 и перемещения их вверх по ячейке 6. Настольная игра также снабжена набором удочек 15 с ниткой 16, на конце которой имеется приманка 17. 2 ил.

/

Изобретение относится к производству настольных игр.

Цель изобретения - повышение занимательности .

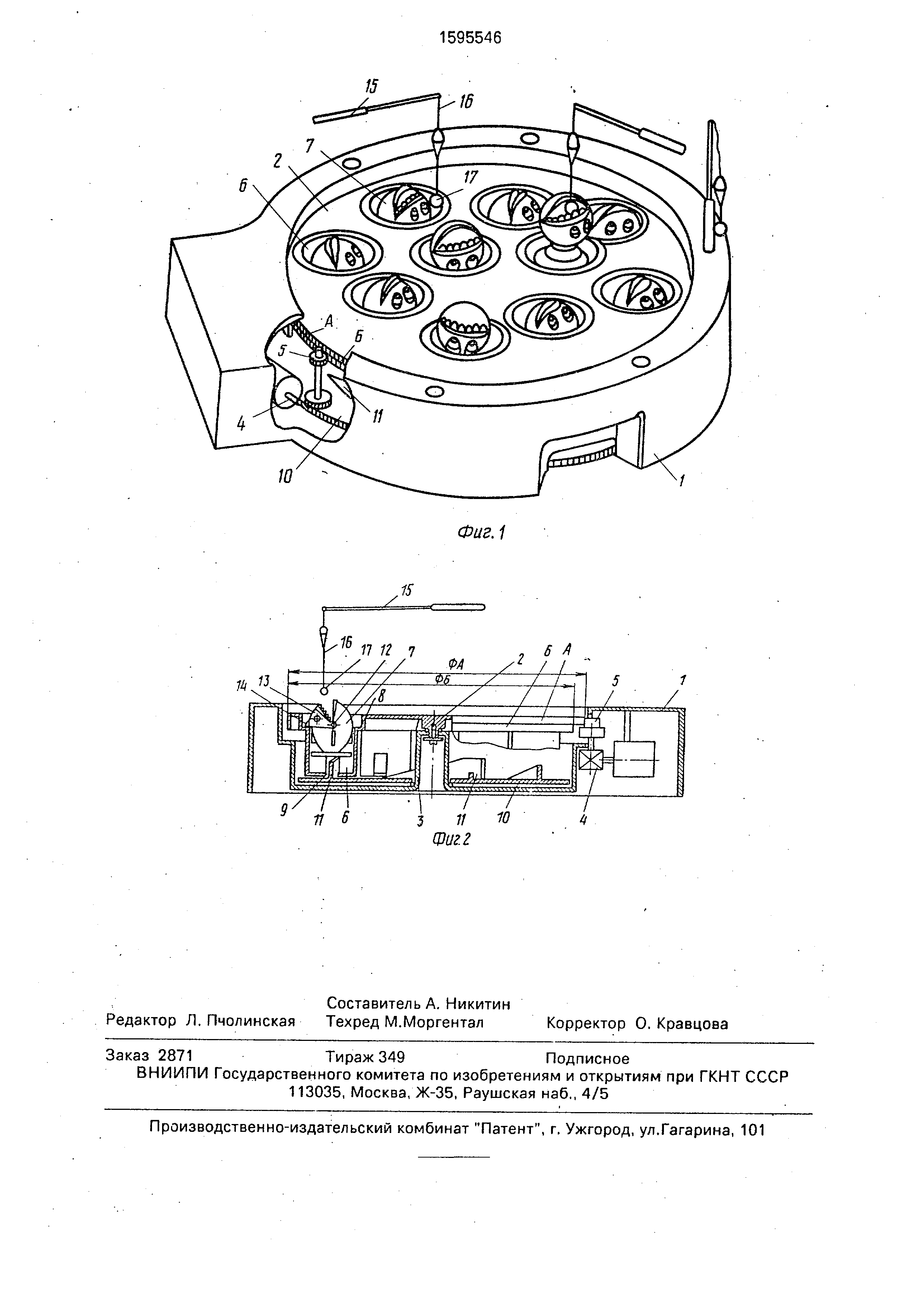

На фиг. 1 изображена игра, общий вид; на фиг. 2-тоже, разрез.

Настольная игра содержит корпус 1, опорный диск 2, установленный на имеющейся в корпусе 1 вертикальной оси 3 с возможностью вращения посредством привода 4, кинематически соединенного с опорным диском 2 через валик 5, и имеющий ячейки 6, выполненные с возможностью размещения в них стилизованных фигурок рыбок 7. В каждой ячейке 6 выполнены выступ 8 и прорезь 9 для перемещения имеющихся на основании 10 корпуса 1 кулачков 11, при этом каждая стилизованная фигурка рыбки 7 имеет шарнирно подвешенную посредством оси 12 челюсть 13 и размещена в ячейке 6 с возможностью перемещения посредством кулачков 11 при их перемещении через прорезь 9, причем на челюсти 13 каждой фигурки рыбки 7 выполнен упор 14 для взаимодействия с выступом 8.

Ребро опорного Диска 2 выполнено ступенчатым по высоте (стулени А и Б), при этом валик 5 также выполнен ступенчатым с возм ожностью поочередного сцепления ребра одной из его ступеней с ребром одной из ступеней опорного диска 2.

Настольная игра также снабжена удочками 15 с нитью 16, на конце которой имеется приманка 17.

Опорный диск 2 может быть выполнен в виде двух эксцентрично установленных дисков .

oocS

O l

СП

ел

Os

ю

I Настольная игра работает следующим Образом.

. Включив привод 4, приводят во враще- 1 ние опорный диск2. Опорный диск 2 вращается вместе Со стилизованными фигурками рыбок 7, при этом во время вращения ячей- ки 6 перемещаются над кулачками 11, кото- ; рые проходят через прорези 9 и i кинематически взаимодействуют с фигурками рыбок 7, вытесняя их из ячеек 6 вверх, при этом челюсти 13 у фигурок рыбок 7 открываются .

По мере выхода кулачка 11 из прорези 3 фигурка рыбки 7 опускается вниз в ячейку 6- и вследствие взаимодействия упора 14 с выступом 8 челюсть 13 закрывается.

В связи с тем, что опорный диск 2 имеет .ступенчатое ребро и кинематически.соединен с приводом 4 через ступенчатый валик 5, поочередно взаимодействуя со ступенями валика 6 ступенями А и Б, опорный диск 2 меняет скорость вращения, что приводит к изменению продолжительности раскрытия челюстей 13 у фигурок рыбок 7.

Задача играющего заключается в размещении приманки 17 в пасти фигурки рыбки 7 в момент раскрытия челюсти 13 и извлечении фигурки рыбки 7 из ячейки б после того, как челюсть 13 закроется.

5При этом основание 10 может медленно

посредством электродвигателя или ручного привода, а также за счет сил трения вращаться в противоположную сторону вращения по сравнению с вращением с

10 опорным диском 2. что приводит к смещению участков, на которых фигурки рыбок 7 открывают челк5сти, и, следовательно повышает занимательность игры.

15

Формула изобретения

Настольная игра по авт. св. N 1186225, отличающаяся тем, что, с целью повышения занимательности, ребро опорного диска выполнено по высоте ступенча- тым и кинематически соединено с приводом посредством валика, также выполненного ступенчатым с возможностью поочередного сцепления ребра одной из

его ступеней с ребром одной из ступеней опорного диска.
