Резьбонарезной патрон

Изобретение относится к металлообработке и может быть использовано в станках для крепления инструмента при нарезании мелких резьб. Цель изобретения - упрощение конструкции при нарезании резьб мелкого диаметра за счет уменьшения числа деталей. На корпусе 1 резьбонарезного патрона установлен стакан 2, в котором во втулках 3 расположен метчикодержатель 4. Между втулками 3 установлена предохранительная пружина 5, которая разжимает втулки 3, а они своими конусными поверхностями центрируют метчикодержатель 4 при его среднем положении. Метчикодержатель 4 соединен с предохранительной кулачковой муфтой 6 через торсионный вал 7. Момент срабатывания муфты 6 регулируется ступенчато путем изменения числа подпружиненных кулачков 8, введенных в зацепление с муфтой 6. Резьбу нарезают путем осевой опережающей подачи метчика или опережающей подачи шпинделя. При несогласовании шага резьбы и подачи шпинделя метчикодержатель 4 имеет возможность отклоняться в обе стороны от своего среднего положения. В случае резкого усиления крутящего момента срабатывает муфта 6, при этом торсионный вал 7 компенсирует ударный характер ее срабатывания. 1 ил.

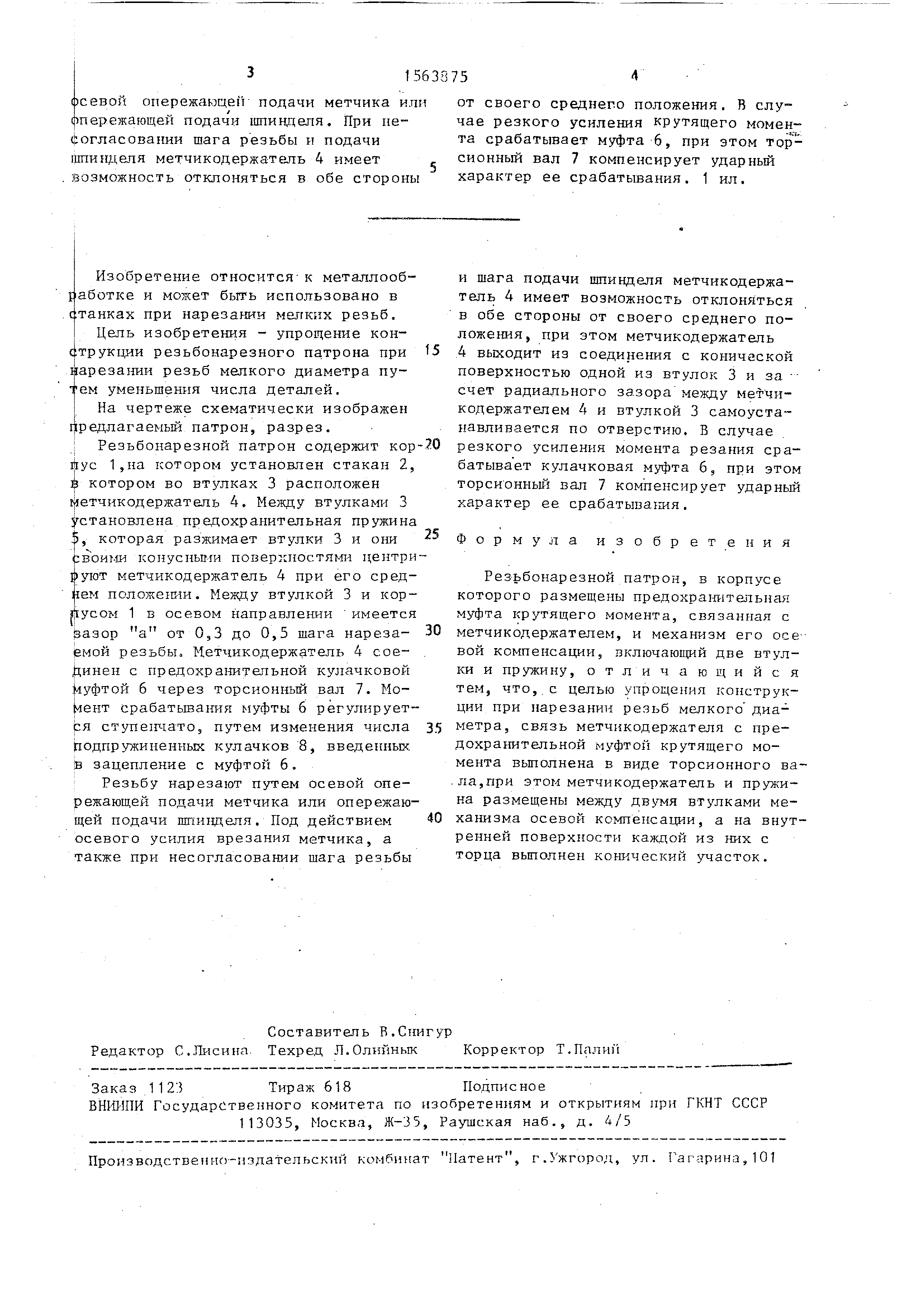

Изобретение относится к металлообработке и может быть использовано в станках при нарезании мелких резьб.

Цель изобретения - упрощение конструкции резьбонарезного патрона при нарезании резьб мелкого диаметра путем уменьшения числа деталей.

На чертеже схематически изображен предлагаемый патрон, разрез.

Резьбонарезной патрон содержит кор пус 1,на котором установлен стакан 2, в котором во втулках 3 расположен метчикодержатель 4. Между втулками 3 установлена предохранительная пружина 5, которая разжимает втулки 3 и они своими конусными поверхностями центрируют метчикодержатель 4 при его среднем положении. Между втулкой 3 и корпусом 1 в осевом направлении имеется зазор а от 0,3 до 0,5 шага нарезаемой резьбы. Метчикодержатель 4 соединен с предохранительной кулачковой муфтой 6 через торсионный вал 7. Момент срабатывания муфты 6 регулируется ступенчато, путем изменения числа подпружиненных кулачков 8, введенных в зацепление с муфтой 6.

Резьбу нарезают путем осевой опережающей подачи метчика или опережающей подачи шпинделя. Под действием осевого усилия врезания метчика, а также при несогласовании шага резьбы

5

5

0 0

35

40

и шага подачи шпинделя метчикодержатель 4 имеет возможность отклоняться в обе стороны от своего среднего положения , при этом метчикодержатель 4 выходит из соединения с конической поверхностью одной из втулок 3 и за - счет радиального зазора между метчи- кодержателем 4 и втулкой 3 самоустанавливается по отверстию. В случае резкого усиления момента резания срабатывает кулачковая муфта 6, при этом торсионный вал 7 компенсирует ударный характер ее срабатывания.

Формула изобретения

Резьбонарезной патрон, в корпусе которого размещены предохранительная муфта крутящего момента, связанная с метчикодержателем, и механизм его осе вой компенсации, включающий две втулки и пружину, отличающийся тем, что, с целью упрощения конструкции при нарезании резьб мелкого диаметра , связь метчикодержателя с предохранительной муфтой крутящего момента выполнена в виде торсионного вала ,при этом метчикодержатель и пружина размещены между двумя втулками механизма осевой компенсации, а на внутренней поверхности каждой из них с торца выполнен конический участок.
