Роторно-поршневой компрессор

Изобретение позволяет улучшить систему смазки подшипников роторно-поршневого компрессора. В кольцевых расточках 6,7 крышек 4,5 корпуса 1 размещены коренные подшипники 8,9, на которых установлен эксцентриковый вал 10. Вал 10 имеет центральный осевой канал 11 и сообщенные с ним радиальные каналы 12, расположенные в зоне эксцентрика 13. Ротор 15 установлен на мотылевых подшипниках 14 эксцентрика 13 с образованием рабочих полостей. Эжекционная система смазки подшипников имеет патрубок 22, вход которого сообщен соответственно с расточкой 7, а выход - с всасывающим окном 2, через который газ с масляным туманом просачивается через подшипники 9 и смазывает крышку 5. 2 ил.

фие,2

(Л

с:

Изобретение относится к компрессо- ростроению, в частности к системам смазки.

Цель изобретения - улучшение смазки подшипников компрессора.

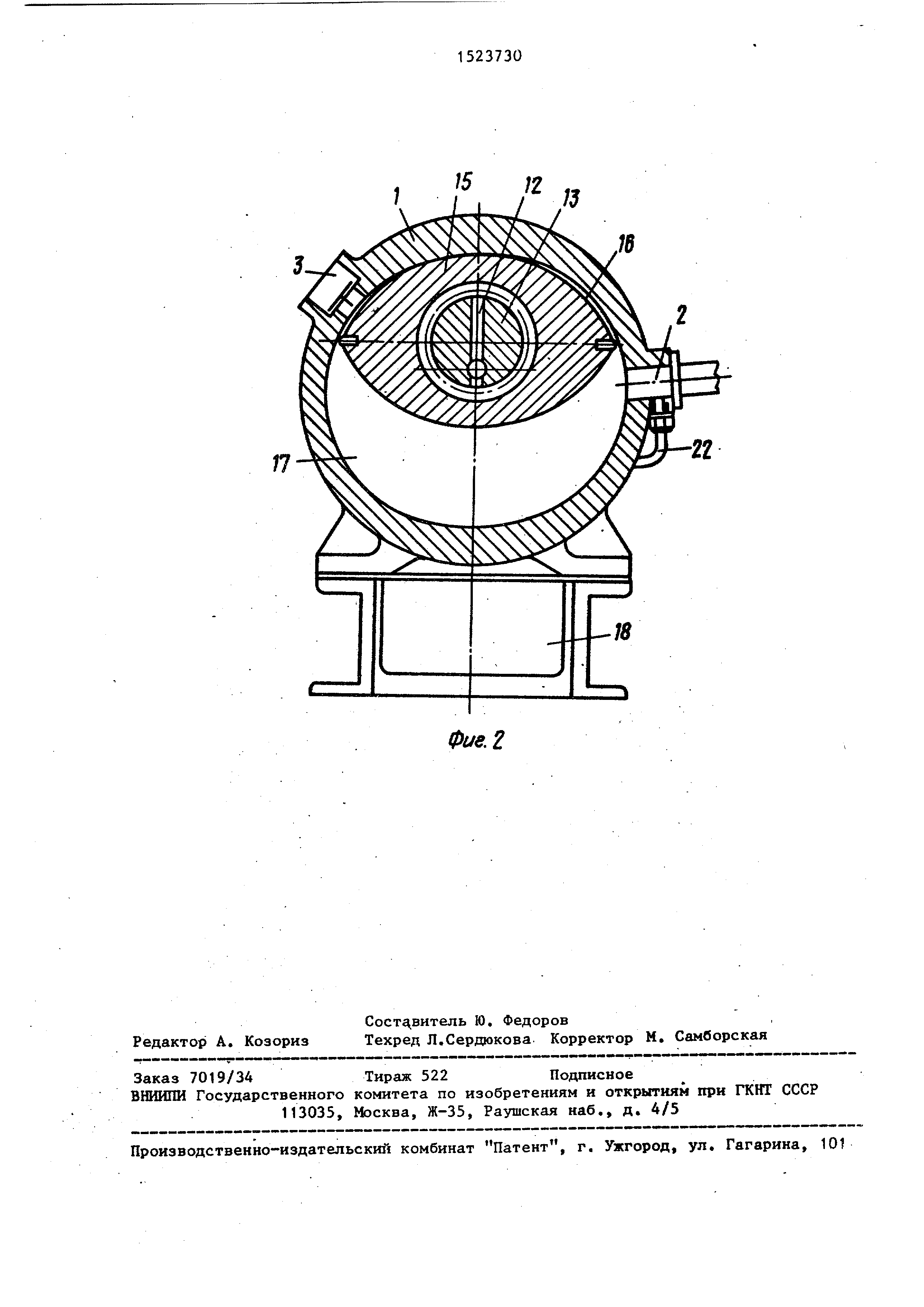

На фиг.1 показан компрессор, продольный разрез; на фиг..2 - то же, поперечный разрез.

Роторно-поршневой компрессор содержит корпус 1 со всасывающим 2 и нагнетательньм 3 окнами, переднюю 4 и заднюю 5 торцовые крышки. В кольцевых расточках 6 и 7 крышек 4 и 5 размещены коренные подшипники 8 и 9, на которых установлен зксцентриковый вал 10, имеющий центральный осевой канал 11 и сообщенные с ним радиальные каналы .12, расположенные в зоне эксцентрика 13. На мотылевых подпипниках 14 эксцентрика 13 установлен ротор 15 с об- разованием рабочих полостей 16 и 17. Компрессор содержит эжекционную систему смазки, состоящего из маслобака 18 и эжектора 19, сообщенного патрубком 20 с рабочей полостью 16 в зоне мертвого пространства и патрубком 21 с .маслобаком 18. В компрессоре установлен патрубок 22, вход которого сообщен ьсответственно с кольцевой расточкой 7 задней торцовой крьшки 5, а выход - с всасываюпщм окном 2. г Роторно-поршневой компрессор работает следующим образом.

(

При вращении эксцентрикового вала 10 оставшийся в рабочей полости

16 в зоне мертвого пространства газ по патрубку 20 поступает в эжектор 19, подсасывает масло из маслобака 18 через патрубок 21 и подает его в виде масляного тумана через каналы 11 и 12 к подшипникам 8,9 и 14 и крьш1кам 4 и 5. Через патрубок 22, сообщенный со всасывающим окном 2, газ с масляным туманом просасывается через подшипники 9 и смазывает заднюю торцовую крьш1ку 5, что способствует улучшению смазки элементов конструкции компрессора и повышению ресурса его работы.

Формула изобретения

Роторно-поршневой компрессор,содержащий корпус со всасывающим и нагнетательньм окнами, переднюю и заднюю торцовые , в кольцевых .расточках которьк размещены коренные подшипники, на последних установлен

эксцентриковый вал, имеющий центральный осевой канал и сообщенные с ним радиальные каналы, расположенные в зоне эксцентрика,ротор,установленный на мотылевых подшипниках эксцентрика

с образованием рабочих полостей, и эжекционную систему смазки подшипников , отличающийся тем, что, с целью улучшения системы смазки подшипников, компрессор снабжен

патрубком, вход которого сообщен соответственно с кольцевой расточкой зйдней торцовой крьшпси, а выход - со

всасывающим окном.
