Установка для непрерывной пропитки и сушки обмоток электрических машин и электроаппаратуры

Фиг. 2

Известны установки для непрерывной лропитки и сушки обмоток электрических машин и электроаппаратуры, имеющие проходные конвейерные сушилки для предварительной (до пропитки) и окончательной (после пропитки) сушки обмоток, включенные в поточную линию пропиточного агрегата.

Предлагаемая установка отличается от известных тем, что пропиточный агрегат выполнен в виде вакуумной камеры с ванной для пропитки и ротором для транспортирования кассет в процессе пропитки обмоток, сообшаюш.ейся с сушилками при помощи шлюзового устройства , оборудованного манипулятором, снимающим и передающим кассеты с транспортера предварительной сушки на ротор пропитки и с последнего на транспортер окончательной сушки.

Кроме того, ротор снабжен передаточным механизмом с рычагамиподвесками и захватами для перемещения кассет.

Такое выполнение установки позволяет повысить ее производительность , улучшить качество пропитки и сушки обмоток.

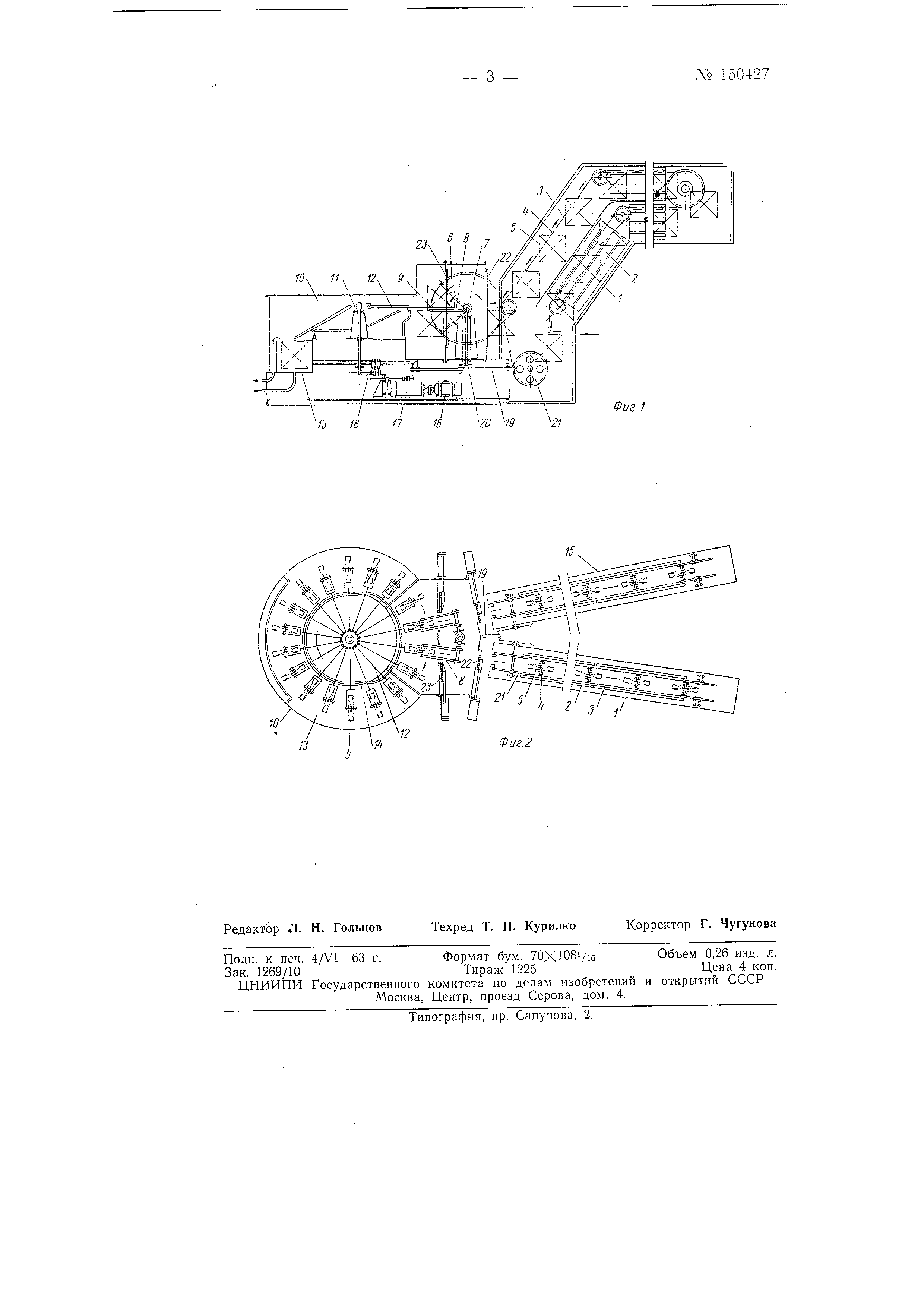

На фиг. 1 изображена предлагаемая установка в продольном разрезе; на фиг. 2 - в плане.

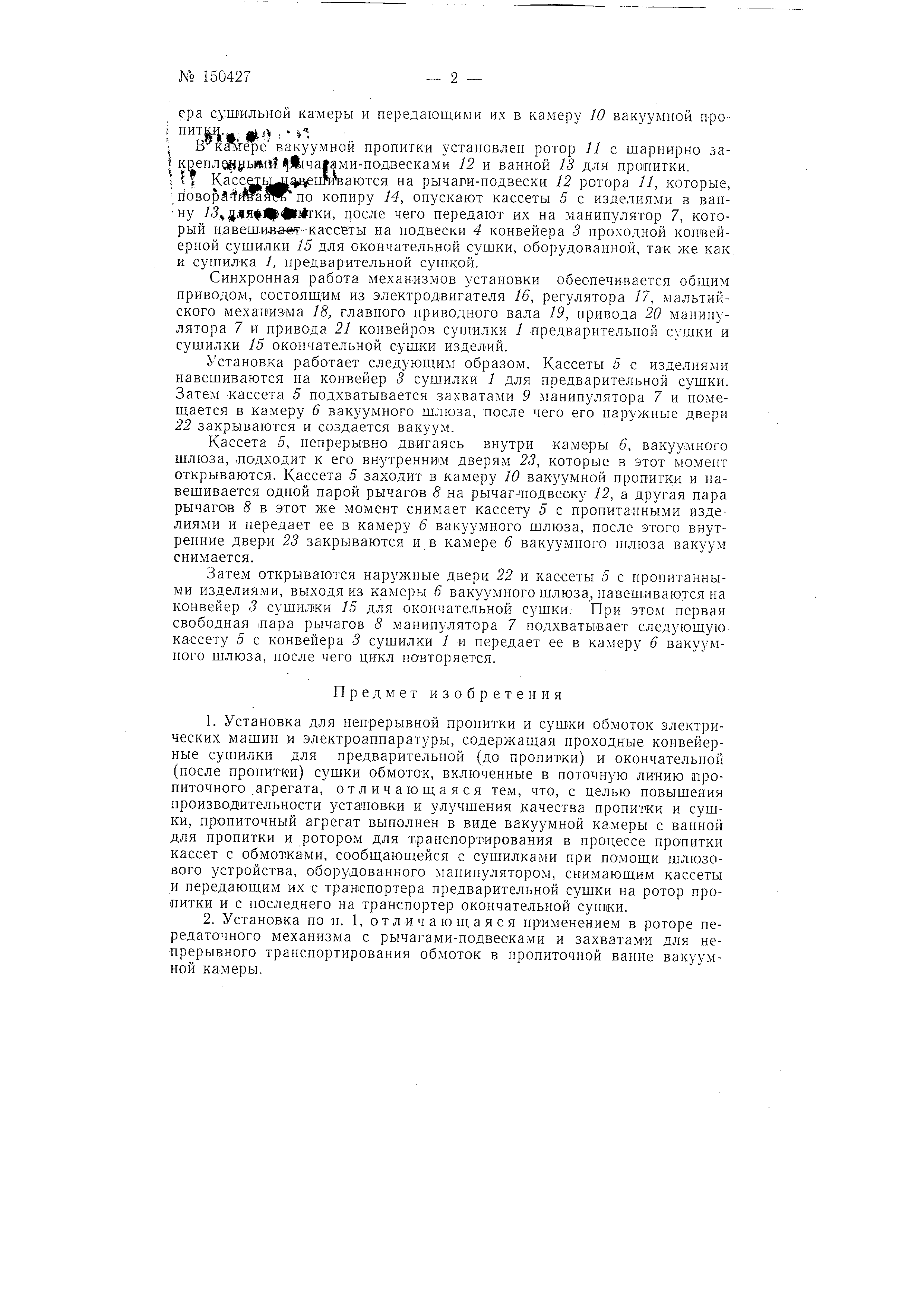

Установка имеет проходную конвейерную сушилку / для предварительной сушки изделий до пропитки с применением в ней панелей 2 инфракрасного излучения, двухцепные конвейеры 3, несущие подвески 4, на которые навешиваются кассеты 5 с изделиями. К сушилке 1 примыкает камера 6 вакуумного шлюза, оборудованная манипулятором 7 с рычагами 8 и захватами 9, подхватывающими кассеты с конвей t 150427- 2 - ера суш ильной кзмеры и передающими их в камеру 10 вакуумной пропитки .. i , В катетере вакуумной пропитки установлен ротор // с шарнирно закоепл9нуьшЙ А1ча|ами-подвесками 12 и ванной 13 для пропитки. If Кассеты ижваются на рычаги-подвески 12 ротора //, которые, noBopaifima по копиру 14, оп скают кассеты 5 с изделиями в ванну /5 дяя й||в11 гки, после чего передают их на манипулятор 7, который навеш,иа-а-«тКассеты на подвески 4 конвейера 3 проходной конвейерной сушилки 15 для окончательной сушки, оборудовапной, так же как и сушилка /, предварительной сушкой. Синхронная работа механизмов установки обеспечивается общим приводом, состоящим из электродвигателя 16, регулятора 17, мальтийского механизма 18, главного приводного вала 19, привода 20 манипулятора 7 и привода 21 конвейров сушилки / предварительной сушки и сушилки 15 окончательной сушки изделий. Установка работает следующим образом. Кассеты 5 с изделиями навешиваются на конвейер 3 сушилки 1 для предварительной сушки. Затем кассета 5 подхватывается захватами 9 манипулятора 7 и помещается в камеру 6 вакуумного шлюза, после чего его наружные двери 22 закрываются и создается вакуум. Кассета 5, непрерывно двигаясь внутри камеры 6, вакуумного шлюза, .подходит к его внутренни1М дверям 23, которые в этот момент открываются. Кассета 5 заходит в камеру 10 вакуумной пропитки и навешивается одной парой рычагов 8 на рычаг- подвеску 12, а другая пара рычагов 8 в этот же момент снимает кассету 5 с пропитанными изделиями и передает ее в камеру 6 вакуумного шлюза, после этого внутренние двери 23 закрываются и в камере 6 вакуумного шлюза вакуум снимается. Затем открываются наружные двери 22 и кассеты 5 с пропитанными изделиями, выходя из камеры 6 вакуумного шлюза, навеш.иваются на конвейер 3 сушилки 15 для окончательной сушки. При этом первая свободпая 1пара рычагов 8 манипулятора 7 подхватывает следующую кассету 5 с конвейера 5 сушилки / и передает ее в камеру 6 вакуумного шлюза, после чего цикл повторяется. Предмет изобретения 1.Установка для непрерывной пропитки и суш1ки обмоток электрических машин и электроаппаратуры, содержащая проходные конвейерные сушилки для предварительной (до пропитки) и окончательной (после пропитки) сушки обмоток, включенные в поточную линию пропиточного .агрегата, отличающаяся тем, что, с целью повышения производительности установки и улучшения качества пропитки и сушки , пропиточный агрегат выполнен в виде вакуумной камеры с ванной для пропитки и ротором для транспортирования в процессе пропитки кассет с обмотками, сообщающейся с сущилками при помощи шлюзового устройства, оборудованного манипулятором, снимающим кассеты и передающим их с транспортера предварительной сущки на ротор пропитки и с последнего на транспортер окончательной сущки. 2.Установка по п. 1, от л и ч а ю щ а я ся применением в роторе передаточного механизма с рычагами-подвесками и захватам-и для непрерывного транспортирования обмоток в пропиточной ванне вакуумной камеры.
