Изобретение относится к ичмери- тел1.ной технике и может быть использовано в нифропои контрольно-ичмери-
тельной аппаратуре для аптоматичес- кого контроля статистических характеристик нестабильности следования
импульсов.
Целью изобретения является повышение разрешающей способности ттреоб-
разователя.
На фиг. 1 представлена схема описываемого преобразователяj на

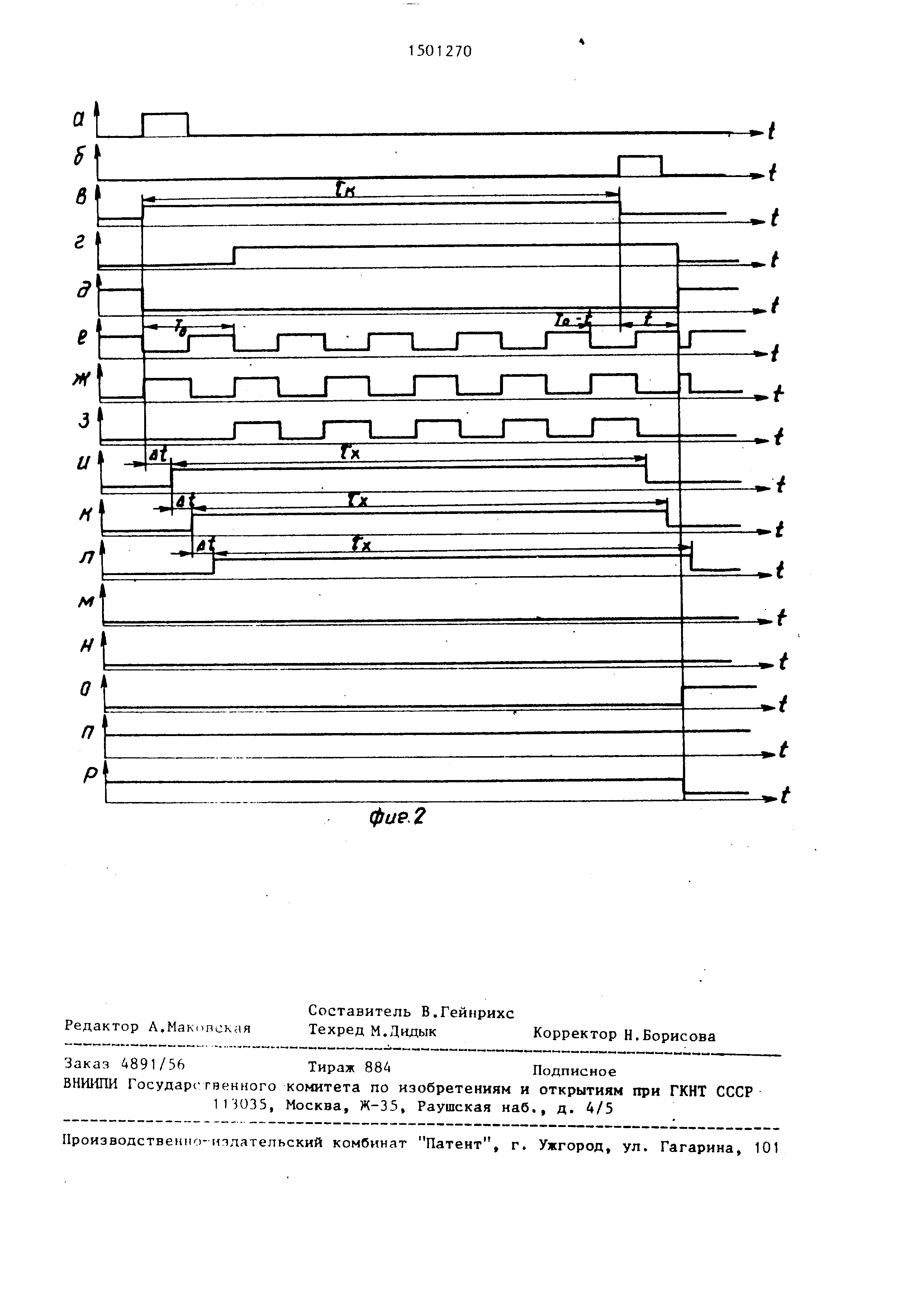

фиг. 2 - временные диаграммы.
Преобразователь временных интервалов
в код содержит RS-триггер 1 , линию 2 задержки, регистр 3, дешифратор 4, и-триггер 5, элемент ИЛИ-НЕ
6, генератор 7 опорной частоты, инвертор 8, элемент И 9, счетчик 10.
Преобразователь работает следующим образом.
В исходном состоянии все триггеры
установлены в О, счетчик 10 обнулен. С приходом старт-импульса (фиг. 2а), соответствующего началу
измеряемого интервала Г; , триггер 1 устанавливается в единичное состояние
(фиг. 2в). Перепадом напряжения на выходе элемента ИЛИ-НЕ 6 (фиг.2д)
запускается генератор 7. Последовательность счетных импульсов с периодом следования Т, вырабатываемая
генератором 7 (фиг. 2е), поступает на счетный вход D-триггера 5 и вход
инвертора 8. Второй счетный импульс последовательности переключает D- тригг ер 5 в единичное состояние
(фиг. 2г), тем самым разрешая прохождение инвертированной инвертором
8 последовательности счетных импульсов (фиг. 2ж) через элемент И 9 на вход счетчика 10 старших разрядов
(фиг. 2з). По окончании измеряемого интервала стоп-импульс (фиг. 2б) потупает
на R-вход триггера 1 и переводит его в нулевое состояние (фИ1 . 2в) . Следующий за ним счетный
импульс с выхода 1 енератора 7 (фиг. 2е) переводит 1)-три1Ч ер 5 в нулевое
состояние (фиг. 2г), запрещая прохо дение импульсов с выхода инвертора
(фиг,.2ж) через элемент И 9 на вход счетчика 10 (фиг. 2з). Па выходе элемента 6 формируется уровень
ло1 ической единицы (фиг, 2д) , запрещающий прохождение импульсов в генераторе 7 (фиг. 2е), В счетчике
10 фиксируе гс:н число прошедших счет
270
нмпульсои за интервал
т„
4-х , равN
10
15
20
25
30
35
40
50
55
45
где t - время между моментом окончания измеряемого интервала и следующим за ним счетным
импульсом.
С выхода триггера 1 импульс, соответствующий
по длительности измеряемому интервалу времени, поступает на линию 2 задержки, имеющую m
выходов. Для двоичной системы кодирования m 2 - 1 .
То
п 1
иг
где п - количество младших разрядов преобразователя; Лс - дискретность преобразования
временных интервалов. С выходов линии 2 задержки импульсы длительностью Гх задержанные
каждый относительно предыдущего на время з t , поступают на соответствующие входы регистра 3 (для п
2, m 3 фиг. 2и,к,л), В момент прихода последнего импульса счетной последовательности по заднему
фронту импульса с выхода D-триггера 5 (фиг. 2г) в регистре 3 фиксируется
обратный единичньш нормальный код (фиг. 2м,н,0), соответствующий интервалу Т, - t, равному времени
между моментом окончания измеряемого интервала и предшествующим ему счетным импульсом.
Дешифратор 4 преобразует обрат- ньт единичный нормальный код (фиг.2м,
н,о), например, в натуральный двоичный код (фиг. 2п,р). Таким образом,
на выходе дешифратора 4 формируется код младших разрядов, соответствукх- щш1 интервалу Тр - t.
1
В данном преобразователе интервалов
времени в цифровой код на вход линии задержки поступает импульс с выхода триггера, соответствующий
по длительности измеряемому интерва лу времени 0;, и содержащий величину
t при любых соотношениях f, и Т. Запись кода, соответствующего длительности интервала t, в регистр
происходит по заднему фронту импульса на выходе D-триггера, отстоящему
от импульса Старт на фиксированное время TjTp (N+1)Tp, что позволяет
компенсировать время переключения
51
пер Jit Mi iTC H схемы, Kpt Me того, в л(обой момент времени переход сигнала
из состояния ло1-ииеской единицы в состояние Jioi-ического нуля происходит не более чем на одном отводе
линии задержки, что упрощает процесс регулировки преобразователя и позволяет увеличить число отводов ли-
НИИ задержки.
Как видно из временных диаграмм
работы преобразователя (фиг, 2), характер функционирования элементов преобразователя при значениях t,
с j и t 2 : с ngp качественно не изменяется.
Таким образом, разрешающая способность предлагаемого преобразователя
определяется в основном нестабильностью времени переключения элементов схемы и принципиально может
быть меньше времени переключения Тр - пер значительно превышает
разрешающую способность известного преобразователя.
