Смазка для металлических форм

Изобретение относится к производству бетонных и железобетонных изделий, а именно к смазкам для металлических форм. Цель изобретения - повышение качества поверхности изделий. Смазка для металлических форм содержит, мас.%: парафин 17-22

канифоль 5-7

кислый синтетический эмульсол 61-66 и одноатомный предельный спирт 10-12. Водопоглощение изделий 2-4%, коэффициент химической стойкости 0,90-0,95, поры на поверхности отсутствуют. 2 табл.

58 60 61 63 66 67 70 78,75 67,02 70,79 0 ,90 0,95 0,97 0,95 0,91 20,1 20 20,15 20,1 20 Однородная

Таблица 1

ТаСлица2

Изобретение относится к производству бетонных и железобетонных изделий , а именно к смазке для металлических форм.

Цель изобретения - повышение качества поверхности изделий.

Смазка для металлических форм содержит следующие компоненты, мас.%: Парафин17-22

Канифоль5-7

Кислый синтетический эмульсол 61-66 Одноатомный предельный спирт 10-12 Приготовление смазки осуществляют путем предварительного растворения парафина в горячем змульсоле, а канифоли - в одноатомном предельном спирте с последующим объединением при перемешивании изготовленных растворов. Изготовленную смазку наносят рас- пь лителем или другим доступным способом на nosepxHocfn металлических форм перед их заполнением бетонной смесью или перед укладкой арматуры. Пропитка строительных изделий происходит в процессе их тепловлажностной обработки .

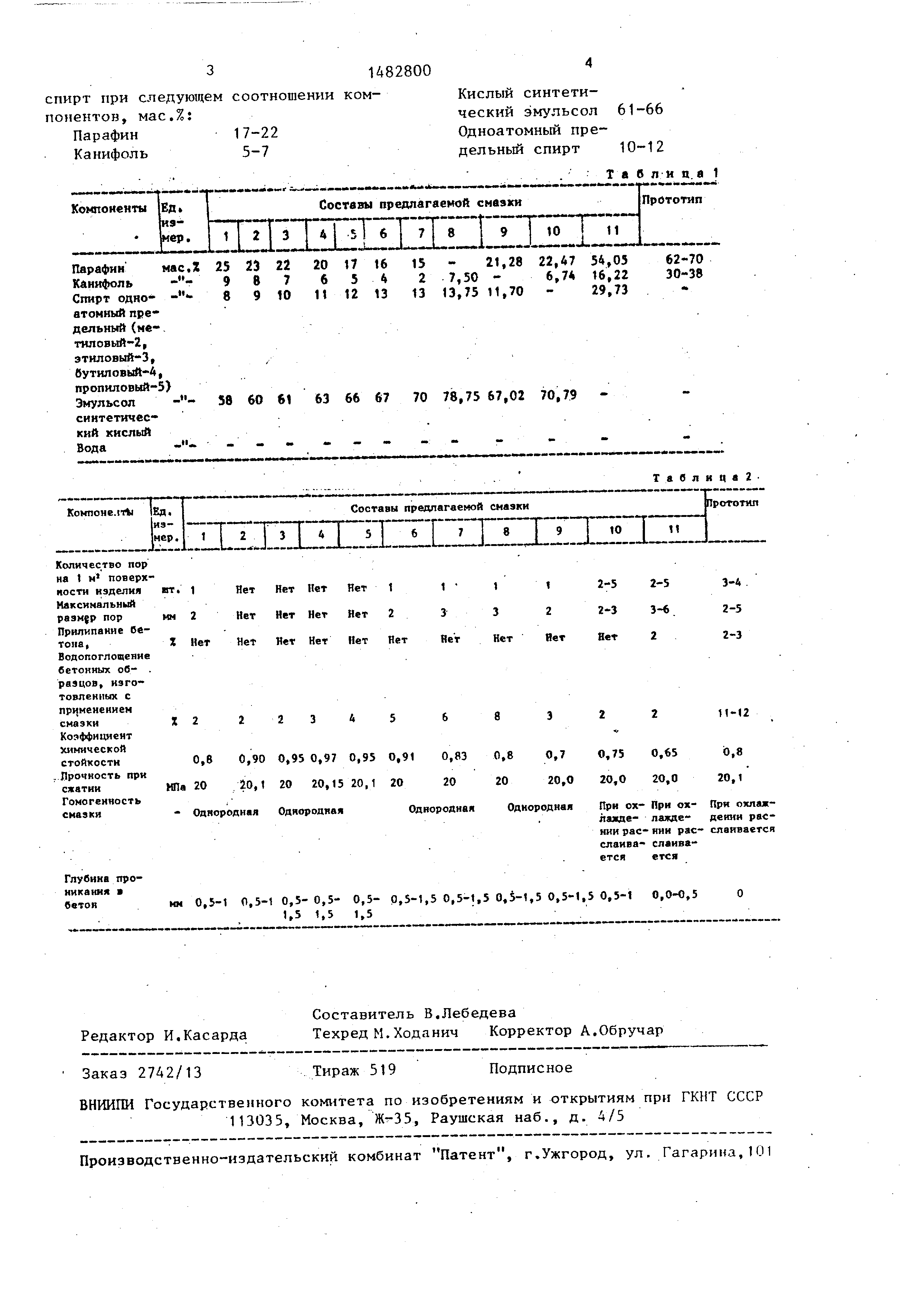

Примеры составов смазки и результаты испытаний изделий, изготовленных с использованием предлагаемой смазки, представлены в табл. 1 и 2.

Формула изобретения

Смазка для металлических форм при изготовлении бетонных и железобетонных изделий, включающая парафин и канифоль , отличающаяся тем, что, с целью повышения качества поверхности изделий, она содержит дополнительно кислый синтетический эмульсол и одноатомнып предельный

I

00

спирт при следующем соотношении компонентов , мас.%:

Парафин 17-22

Канифоль 5-7

Кислый синтетический эмульсол 61-66 Одноатомный предельный спирт 10-12
