Жидкостно-поршневой насос

Фаз. 1

цзиг.г.

7888 I I I I

/

ГТТТ71/

П V /I

1Д

и

цзиг.з

7 8

//

в 6

сригЛ

16889 I I /./ /

V//////7 //l////A

//////у;///////

(риг.5

1

Изобретение относится к насосо- строению, в частности к насосам для перекачивания абразивосодержащих сред с жидкостным поршнем.

Целью изобретения является снижение степени перемешивания рабочей жидкости и перекачиваемой среды.

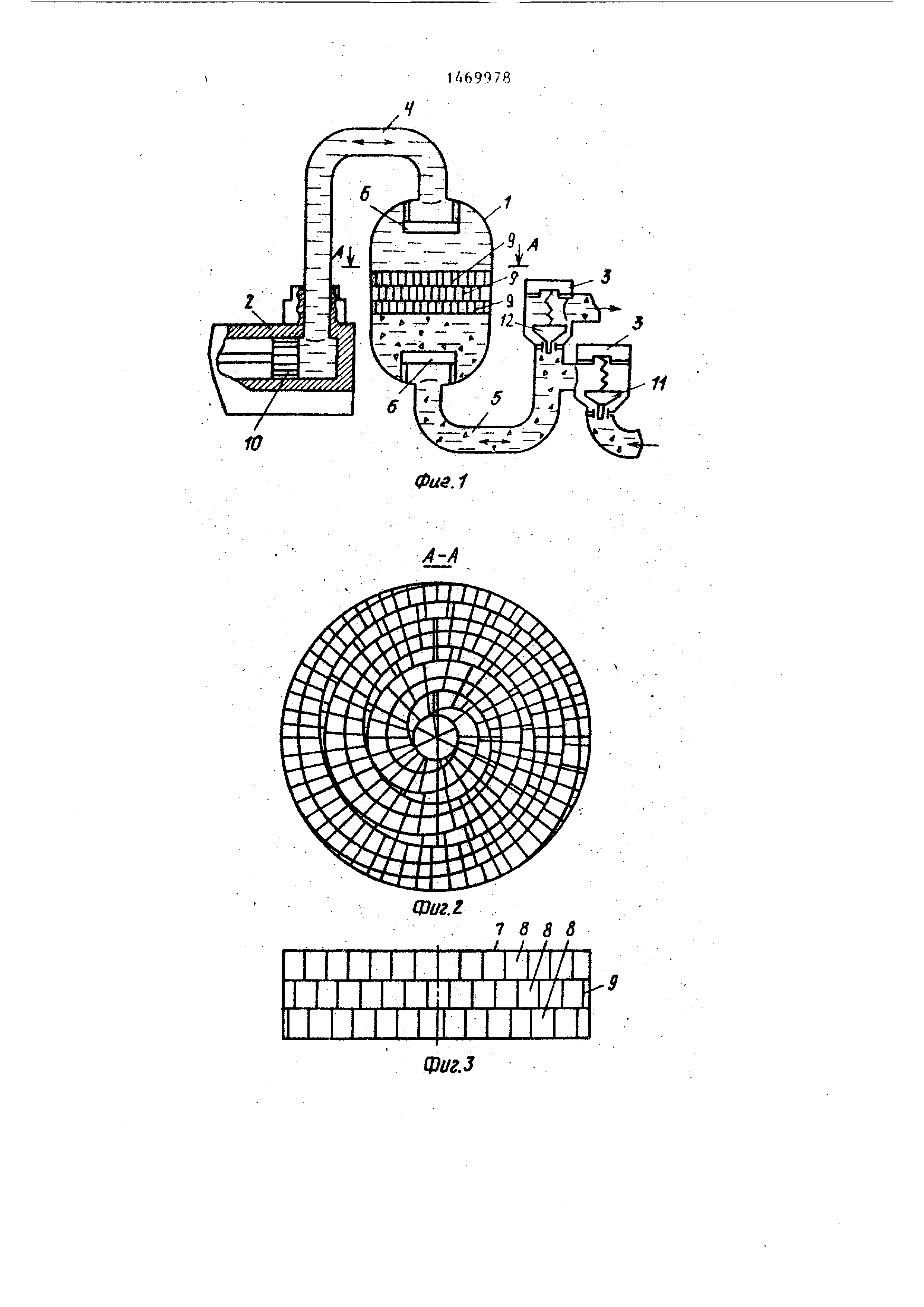

На фиг.1 изображена конструктивная схема ьасоса; на фиг.2 - сечение А-А на фиг.1} на фиг.З - вид сбоку на спиралеобразные элементы в варианте исполнения с вертикальным расположением пластин; на фиг.4 - то же, в варианте исполнения с наклонным расположением пластин; на фиг.5 - то же, в BapHfljiT.исполнения двух соседних

спиралеобразных злементов с наклоном пластин в противоположные стороны.

Жидкостно-поршневой насос для перекачивания абразивосодержащих сред содержит разделительную камеру 1, установленную между рабочим цилиндром 2 с рабочей жидкостью и клапанной коробкой 3, заполняемой абразивосодер- жащей перекачиваемой средой. Разделительная камера 1 сообщена с рабочим цилиндром 2 трубопроводом 4, а с клапанной коробкой трубопроводом 5, в зоне входа трубоь роводов 4 и 5 установлены экраны 6.

Разделительная камера 1 выполнена в виде установленной вертикально

05 СО

со vl

00

индрической емкости, в средней части которой последовательно размещены спиралеобразные элементы 7, установенные с образованием каналов 8 между витками спирали, причем в каналах между виткакн спирали калдаого элемента 7 установлены перегородки в виде пластин 9 для образования решетчатого сечения разделительной каме-. jg ры, причем спиралеобразные элементы установлены с возможностью .поворота

вокруг оси камеры 1, Изобретение предусматривает, что пластины 9 в каналах 8 каждого спи- |5 ралеьбразного элемента 7 могут быть установлены вертикально (фиг.З), иа- клонно (фиг.4) или с накгюном в противоположные стороны у двух соседних спиралеобразных элементов (фиг.З). 20

В рабочем цилиндре 2с Возможное - тью возвратно-поступательного движения под действием привода (на чертежах не показан) установлен поршень 10, В клапанной коробке 3 смонтиро- 25 ваны 1зсасывгиощий 1 1 и нагнетательньй 12 кх1апа1 ы,.

Жидкостно-поршневой насос работает следующим образомt

Перед пуском разделительная каме- ЗО ра 1, рабочий цилиндр 2, трубопроводы 4 и 5 и клапанная коробка 3 запол- пяштся чистой рабочей Ж1адкостью (нап: )шepJ водой). При возвратно-посту- нательном движении поршня 10 в рабо- чем цилиндре 2 происходит последова- тельное увеличение (такт всасывания) и уменьшение (такт нагне7а1шя) объема рабочей полости цилиндра 2. При выполнении такта всасывания за счет дд разрежения в рабочем циливдре 2 про исходит заполнение клапанной коробки 3 и части разделительной камеры i перекачиваемой , абразивосодержащей средой , осуществляемое через всасывающий 45 клапан 11. При выполнении такта нагнетания перекачиваемая абразивосодер жащая среда давлением рабочей жи,цкос- ти вытесняется из разделительной камеры 1 через нагнетательный клапан 12.,. к потрр-бителк). Объемы рабочего цилинд- .ра 2, разделительной камяры 1, клапанной коробки 3 и трубопроводов А и 5 подобраны так, что перекачиваемая абразивосодержащая среда заполняет на такте всасывания разделительную камеру 1 примерно до середины набо- ра спиралеобразных элементов 7, при этом введение пластин 9 способствует созданию ламинарного движения пото ка жидкостей в разделительной камере 1, что снилсает степень перемешивания рабочей жидкости и перекачиваемой абра- зивосодержащей среды.

Формула и зоб.ре тения

1

1.Жидкостно-поршневой насос для перекачивания абразивосодержащих сред, вклга 1аю1ций разделительную камеру , установленную между рабочим цилиндром с рабочей жидкостью и клапан ной коробкой, заполненной перекачиваемой средой, и выполненную в виде расположенной вертикально иилинд ричес- кой емкости, в средней части которой последовательно размещены по меньшей .мере два спиралеобразных элемента, устано1Ш€нны с образойанием каналов между витками спирали, отличающийся т.ем, что, с целью сИ1ше- ния степени перемешивания рабочей жвдкос и и перекачиваемой среды, спиралеобразные элементы установлены

с возможностью поворота вокруг оси камеры, а в каналах между витка14И спирали каждого элемента установлены перегородки а виде пластин для образования решетчато-го сеченик разделительной камеры.

2.Насос по п,1, о т л к ч а ющ и и с я тем, что пластины установлены в каналах каждого спиралеобразного элемента вертикально,.

3.Насос ПОП.1, отличающийся тем, что пластины установлены в каналах каждого сдиралеобраз ного элемента наклонно.

. Нг.СОС ПОПП.1 и 3, о ТДИчающийся тем, что наклон пластин в каналах двух соседних спи- ралеобразньж элементов выполнен в противоположные стороны.
