Устройство для дистанционной синхронизации телевизионной камеры

Изобретение относится к технике телевидения и может быть использовано для синхронизации телевизионных камер с удаленньш источником синхросигналов . Цель изобретения - повьшение помехоустойчивости. Устр-во содержит блок выборки и хранения, управляемый г-р, формирователи синхроимпульсов строк и полей и видеосигнала, селектор- синхроимпульсов, фазовый детектор , три канала связи, пять триггеров , четыре эл-та ИЛИ-НЕ, семь эл-тов ИЛИ, два инвертора, одновибратор, пиковый детектор и фильтр нижни х частот .Данные блоки характеризуют выполнение камерного канала и камерной головки . Если с выхода камерной головки по какой-либо причине нет синхроимпульсов или они пропадают, то код синхронизации камеры (КСК) принимает значение, при котором система формирования синхроимпульсов переходит в работу в автономном режиме без автоподстройки частоты и фазы. Для устранения влияния сигналов КСК на видеосигнал камеры и снижения таким образом помех, вносимых в видеосигнал , КСК поступает на два зл-та ИЛИ, которые стробируются импульсами полей и пропускают КСК только во время обратного хода развертки, когда нет формирования видеосигнала изображения . Для повышения устойчивости удержания синхронизма служит фильтр, сглаживающий колебания управляющего напряжения на входе г-ра. 4 ил. с (Л

Камер ь/и каиа

Фаз. 1

Фыё.2.

kl

Е+ - Камерная ео/ю8кл

t

ж:г J

l2«irSJ r

Л

f

Mir-ir-L

nr-innr-ir-TT

nc

,i .t It

Изобретение относится к технике телевидения и может быть использова- но для синхронизац1 и телевизионных камер с удаленным источником синхросигналов .

Цель изобретения - повышение помехоустойчивости .

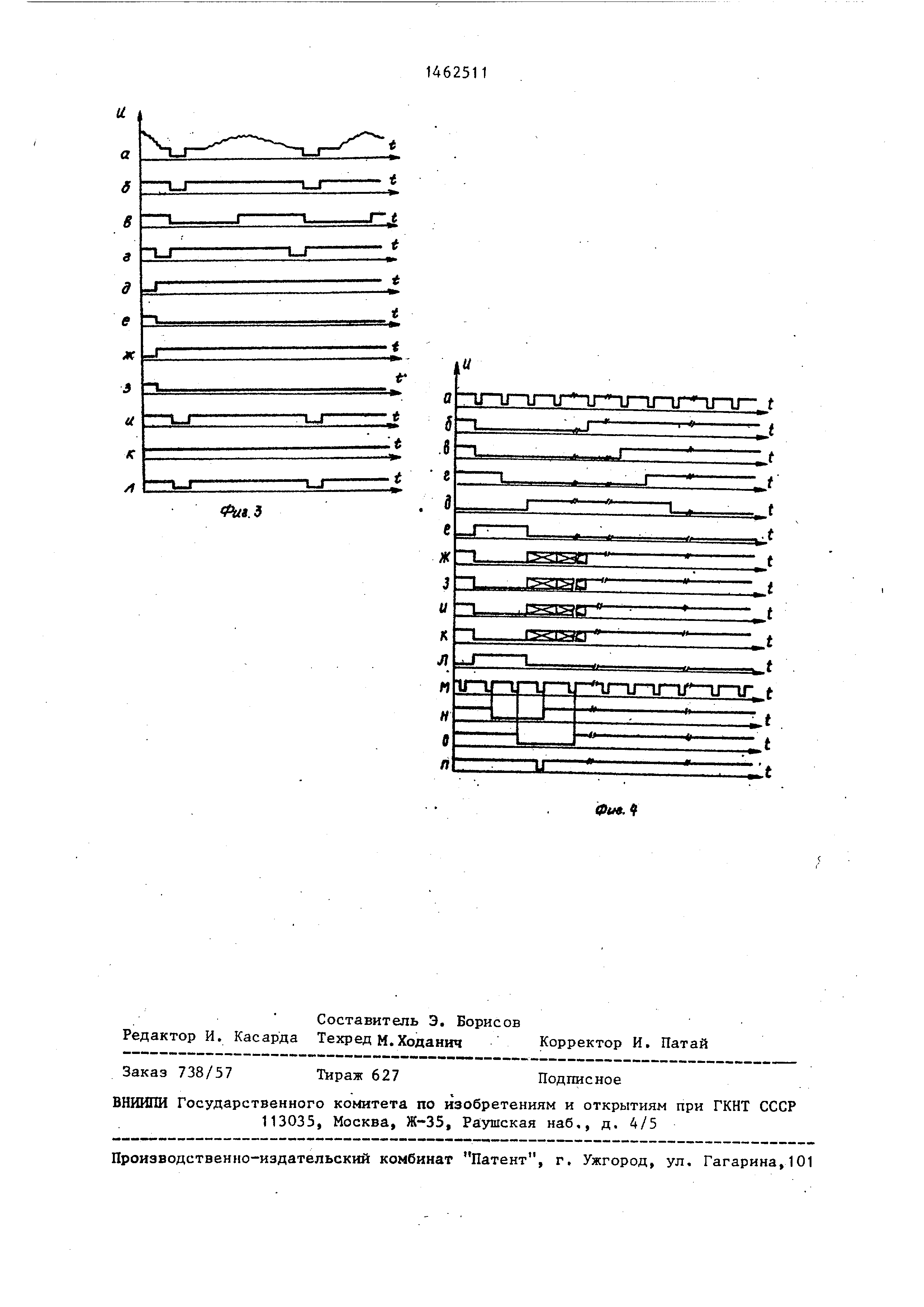

На фиг. 1 представлена электрическая структурная схема устройства для дистанционной синхронизации телевизионной камеры; на фиг. 2-4 временные диаграммы, поясняющие работу устройства.

Устройство для дистанционной синхронизации телевизионной камеры (фиг. 1.) содеряит блок 1 выборки- хранения, управляемый генератор 2, формирователь 3 синхроимпульсов строк, формирователь 4 синхроимпульсов полей, формирователь 5 видеосигнала , селектор 6 синхроимпульсов, фазовый детектор 7, первый канал 8

ГО

10

15

20

25

связи, первый, второй и третий триггеры 9-11, первый и второй элемен- ты ИЛИ-НЕ 12 и 1.3, первый элемент Или 14,-первый инвертор 15, второй элемент ИЛИ 16,. третий элемент ИЛИ- НЕ 17, третий элемент ИЛИ 18, второй Инвертор 19, четвертый, шестой и седьмой элементы ИЛИ 20- 22, третий fi второй каналы 23 и 24 связи, од- :ювибратор 25, пиковый детектор 26, четвертый элемент ИЛИ-НЕ 27, четвертый и пятый триггеры 28 и 29, пятый : лемент ИЛИ 30, фильтр 31 нижних частот.

I Устройство для дистанционной синхронизации телевизионной камеры ра- ютает следующим образом.

Из видеосиг нала (фиг. 2 а, 3 а) в с:електоре 6 вьщеляются синхроимпуль- с:ы (фиг. 2 б, 3 б), из которых в од- новибраторе 25 формируются импульсы строчной частоты длительностью О,5Н (половина строки, фиг. 2 в, 3 в), 1:оторые поступают на вход фазового детектора 7, являющегося D-триггером . Эти синхроимпульсы являются ведущим51 Синхроимпульсами (фиг. 2 г, 3 г). Цри опережении синхроимпульсов, выделенных из видеосигнала,, относитель-ЗО rto ведущих синхроимпульсов диаграммы временных йроцессов соответствуют 2 а, при задержке синхроимпуль- JOB, вьще.яенных из видеосигнала от- (осительно ведущих синхроимпульсов,

аграммь временных процессов в пред-; |агаемом устройстве соответствуют -ir. Зо

i В зависимости от временного поло- 4ения этих импульсов на прямом выхо- 40 де фазового детектора 7 появляется 1 нформация в виде состояния О или 1 (фиг. 3 д, 4 д),.а на инверсном выходе фазового детектора 7 йоявля- ется противофазная информация 45 (фиг. 2 е, 3 е). Эта информация по- . ступает на входы второго и третьего элементов ИЛИ-НЕ 13 и 17 и, проходя через них (фиг. 2 ж, з, 3 ж, з), поступает на выходы первого и треть- 50 бго э лементов ИЛИ 14 и 18, через которые она проходит при наличии информации с выхода пикового детектора 24, свидетельствующей о присутствии синхросигналов на входе камер- 55 него канала с выхода камерной голов- кИ. Если же синхроимпульсов с выхода камерной головки по какой-либо причине нет или они пропадают,то код синхро14625114

нкзации камеры (КСК) принимает значение 11 на выходе первого и третьего элементов.ИЛИ 14 и 18.

Система формирования синхроимпуль сов остается в прежнем состоянии (в том, в котором она была при наличии - синхроимпульсов), т.е. переходит в работу в автономном режиме без автоподстройки частоты и фазы, сохраняя фазу и частоту предьщущего состояния. Для выборки сигнала разрешения передачи КСК служит пиковый детектор 6, который вырабатьшает сигнал О При наличии синхроимпульсов и 1 при их отсутствии.

Через третий.и второй каналы 23 и 24 связи КСК поступает на входы инверторов 15 и 19 и входы второго и четвертого элементов ШШ 20 и 16, на другие входы которых подается информация с выходов второго и первого инверторов 19 и 15 соответственно, а на третьи входы поступают синхроимпульсы строк от формирователя 3 импульсов строк (фиг. 2 и, 3 и). Первый и второй инверторы 15 и 19 и второй и четвертый элементы 16 и 20 образуют дешифратор кода синхрониза ции камеры, т.е. определяют знак рас- ф зировки синхроимпульсов и обеспечивают его определение только при наличии двух парафазных КСК, т.е. только при наличии кода 01 или 10. Причем эта информация в дешифраторе КСК стробируется синхроимпульсами строк, подаваемыми на третьи входы четвертого и второго элементов ИЛИ 20 и 16 для уменьшения динамической фазовой ошибки (фиг. 2 ж, 3 ж), и поступает в блок 1 выборки-хранения (для выработки управляющего напряжения,, которое воздействует на управляемый генератор 2 и изменяет его частоту и фазу).

При этом при опереж-ении синхроимпульсов , сравниваемых в фазовом детекторе 7, на выходе четвертого элемента ИЛИ 20 присутствуют импульсы (фиг. 2 к) и на выходе второго элемента ИЛИ 16 присутствует высокий потенциал (фиг. 2 л), а при за-, держке синхроимпульсов, сравниваемых в фазовом детекторе 7, на выходе второго элемента ИЛИ 16 присутствуют . .импульсы (фиг. 3 л) и на выходе четвертого элемента ИЛИ 20 присутствует высокий потенциал (фиг. 2 к).

35

514

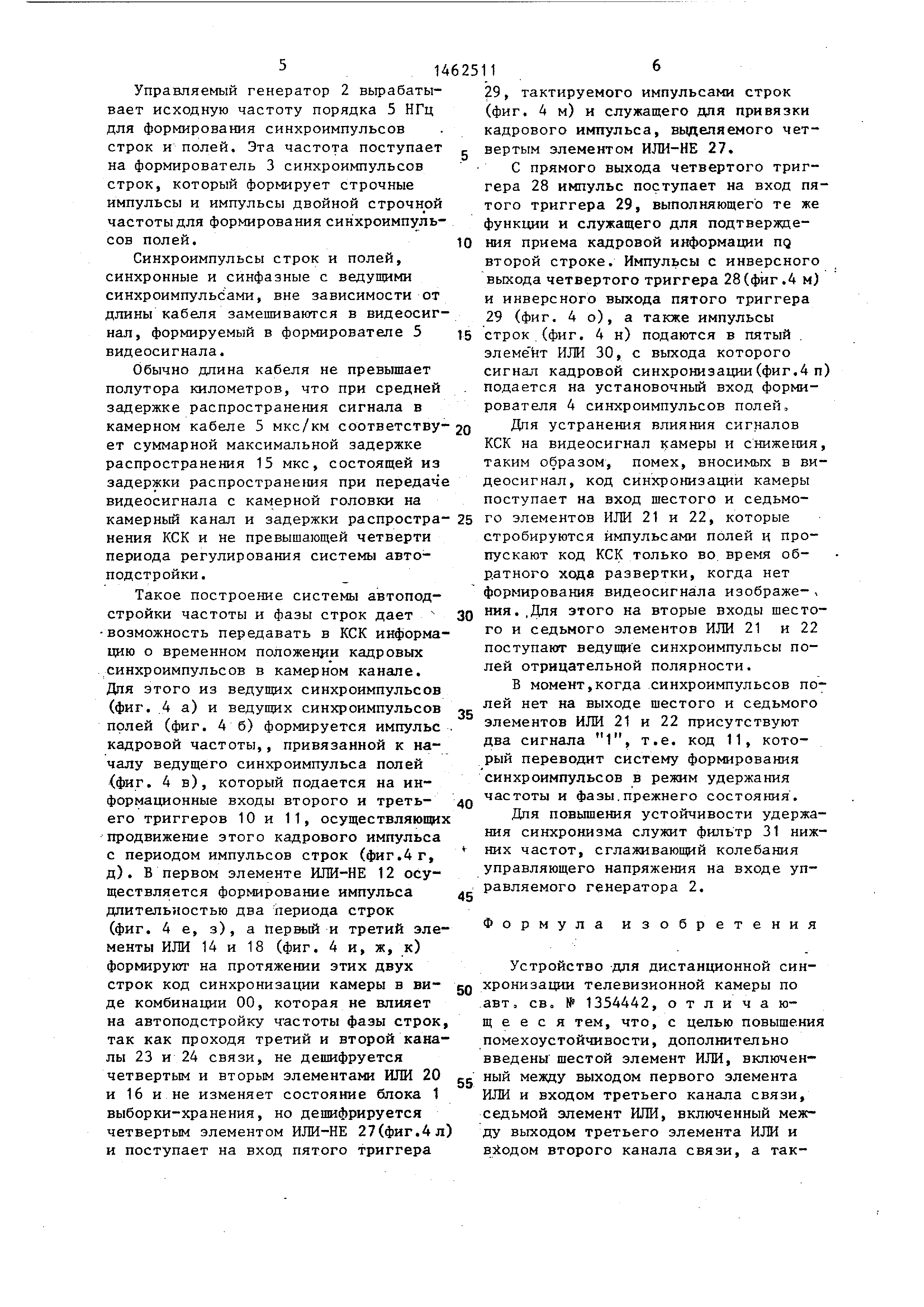

Управляемый генератор 2 вьфабаты- вает исходную частоту порядка 5 НГц для формирования синхроимпульсов строк и полей. Эта частота поступает на формирователь 3 синхроимпульсов строк, который формирует строчные импульсы и импульсы двойной строчной частоты для формирования синхроимпульсов полей.

Синхроимпульсы строк и полей, синхронные и синфазные с ведущими синхроимпульсами, вне зависимости от длины кабеля замешиваются в видеосигнал , формируемый в формирователе 5 видеосигнала.

Обычно длина кабеля не превышает полутора километров, что при средней задержке распространения сигнала в камерном кабеле 5 мкс/км соответству- ет суммарной максимальной задержке распространения 15 мкс, состоящей из задержки распространения при передаче видеосигнала с камерной головки на камерный канал и задержки распростра- нения КСК и не превышающей четверти периода регулирования системы автоподстройки .

Такое построение системы автопод- стройки частоты и фазы строк дает - -возможность передавать в КСК информацию о временном положении кадровых синхроимпульсов в камерном канале. Дпя этого из ведущих синхроимпульсов (фиг. .4 а) и ведущих синхроимпульсов полей (фиг. 46) формируется импульс кадровой частоты,, привязанной к началу ведущего синхроимпульса полей фиг. 4 в), который подается на информационные входы второго и треть- его триггеров 10 и 11, осуществляющих продвижение этого кадрового импульса с периодом импульсов строк (фиг.4 г, д). В первом элементе ИЛИ-НЕ 12 осуществляется формирование импульса длительностью два периода строк (фиг. 4 е, з), а Первый и третий элементы ИЛИ 14 и 18 (фиг. 4 и, ж, к) формируют на протяжении этих двух строк код синхронизации камеры в ви- де комбинации 00, которая не влияет на автоподстройку ч астоты фазы строк, так как проходя третий и второй каналы 23 и 24 связи, не дешифруется четвертым и вторым элементами ИЛИ 20 и 16 и не изменяет состояние блока 1 выборки-хранения, но дешифрируется четвертым элементом ИЛИ-НЕ 27(фиг.4л и поступает на вход пятого триггера

11b

29, тактируемого импульсами строк (фиг. 4 м) и служащего для привязки кадрового импульса, вьщеляемого четвертым элементом ИЛИ-НЕ 27.

С прямого выхода четвертого триггера 28 импульс поступает на вход пятого триггера 29, выполняющего те же функции и служащего для подтверждения приема кадровой информации пд второй строке. Импульсы с инверсного выхода четвертого триггера 28 (фиг .4 м) и инверсного выхода пятого триггера 29 (фиг. 4 о), а также импульсы строк, (фиг. 4 н) подаются в пятый . элеме йт ИЛИ 30, с выхода которого сигнал кадровой синхронизации(фиг.4 п подается на установочный вход формирователя 4 синхроимпульсов полей,

Дпя устранения влияния сигналов КСК на видеосигнал камеры и снижения таким образом, помех, вносимых в видеосигнал , код синхронизации камеры поступает на вход шестого и седьмого элементов ИЛИ 21 и 22, которые стробируются импульсами полей и пропускают код КСК только во время обратного хода развертки, когда нет формирования видеосигнала изображе- , ния.,Дпя этого на вторые входы шестого и седьмого элементов ИЛИ 21 и 22 поступают ведущи е синхроимпульсы полей отрицательной полярности.

В момент,когда синхроимпульсов полей нет на выходе шестого и седьмого элементов ИЛИ 21 и 22 присутствуют два сигнала 1, т.е. код 11, который переводит систему формирования синхроимпульсов в режим удержания частоты и фазы.прежнего состояния.

Дпя повышения устойчивости удержания синхронизма служит фильтр 31 нижних частот, сглаживающий колебания управляющего напряжения на входе управляемого генератора 2.

Формула изобретения

Устройство для дистанционной синхронизации телевизионной камеры по авт, сво № 1354442, о т л и ч а ю- щ е е с я тем, что, с целью повышения помехоустойчивости, дополнительно введены шестой элемент ИЛИ, включенный между выходом первого элемента ИЛИ и входом третьего канала связи, седьмой элемент ИЛИ, включенный между выходом третьего элемента ИЖ и второго канала связи, а так 14625118

же фильтр нижних частот,, нключенныймого элементов ИЛИ объединены с вхомеяду выходом блока выборки-хранения дом синхроимпульсов полей устройства и входом управляемого генератора,для дистанционной синхронизации тепри этом другие входы шестого и седь- . левизионной .
