Протез бедра

Изобретение применяется при лечебно- тренировочном протезировании инвалидов после ампутации нижней конечности на уровне бедра. Протез состоит из стопы 1, щиколотки 2, голени 3, коленного узла 4 и каркаса с укрепленной на нем гильзой бедра 11. Гильза крепится к каркасу с помощью шарнира, каркас выполнен в виде кольца 6, жестко закрепленного на боковых шинах 5, присоединенных к сферической чашке 10, прикрепленной к коленному узлу. Между кольцом каркаса и стволом посадочной площадки гильзы установлен амортизатор 7. 6 ил.

Г7

Фиг.1

А А

Фиг. 2

fllB.S

PllZ.6

//

S

7

(Я

4: 4 ND Ю

О СО

Изобретение относится к медицинской технике и может быть использовано в протезировании .

Целью изобретения является повышение антропоморфности ходьбы и использование протеза при адаптации инвалидов после операции.

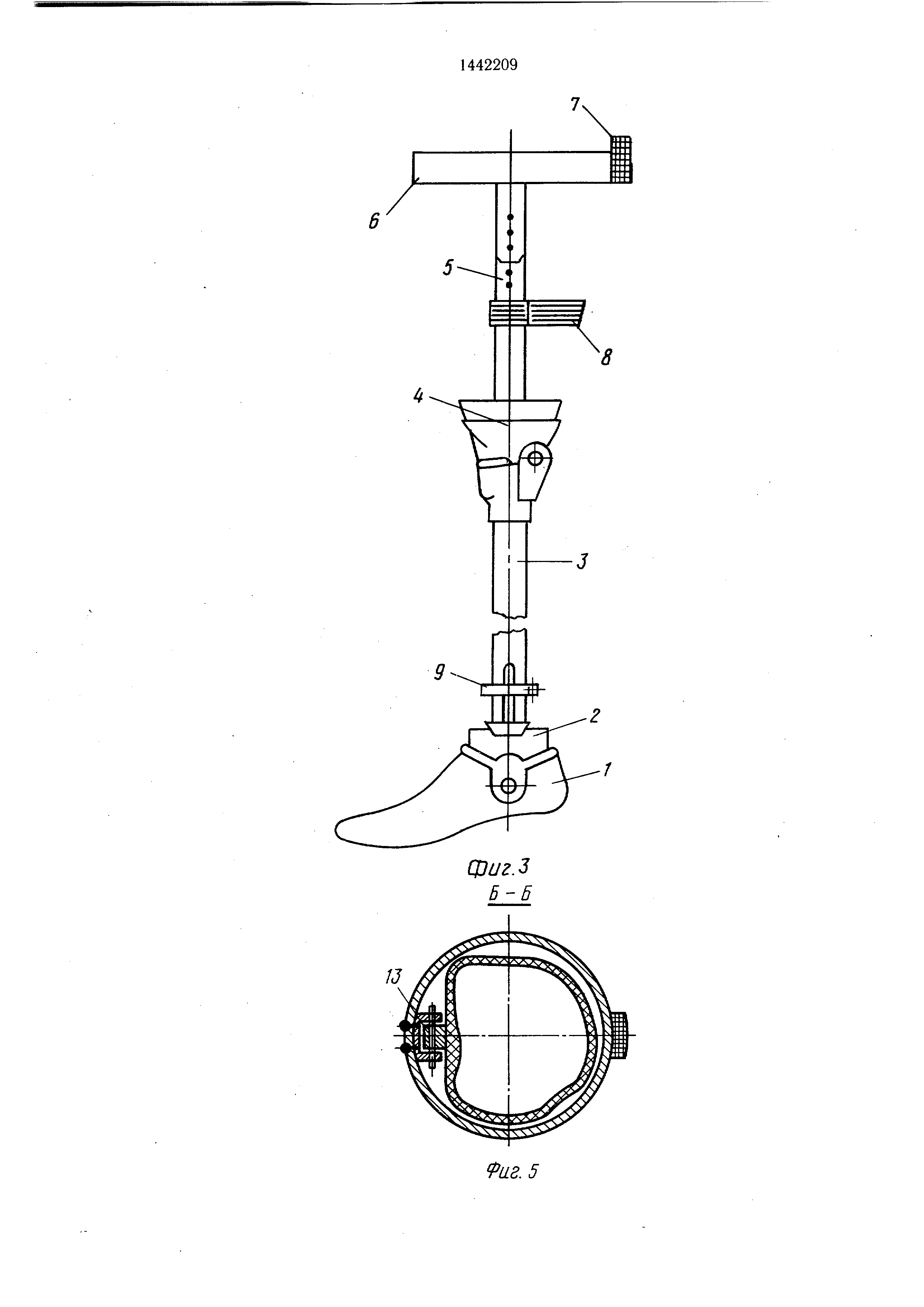

На фиг. 1 изображена гильза бедра; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - протез в лечебно-тренировочном варианте, общий вид; на фиг. 4 - то же, с гильзой бедра, общий вид; на фиг. 5 - разрез Б-Б на фиг. 4; на фиг. 6 - протез с гильзой бедра, общий вид.

Протез состоит из стопы 1, щиколотки 2, голени 3, коленного узла 4 с каркасом в виде шины 5 и кольца 6, а также укрепленных на кольце 6 амортизатора 7 и на шинах 5 ремня 8. На голени 3, выполненной разрезной в нижней части , установлен хомут 9. Шины 5 выполнены составными. В коленном узле 4 установлена сферическая чашка 10, зафиксированная болтом (не показан). В каркасе установлена гильза бедра 11, зафиксированная болтами 12 на кольце 6, снабженном шарниром 13 для крепления гильзы бедра 11.

Ремень 8 выполняет функцию ограничителя движения гильзы бедра 11 и имеет возможность регулирования его длины. При этом отвал 14 гильзы бедра 11 контактирует с амортизатором 7.

Протез работает следующим образом.

При наступании на пятку стопы 1 коленный узел 4 пассивно замыкается, в шарнире 43 под действием реакции опоры и усилий со стороны культи инвалида реализуется движение гильзы бедра 11, соответствующее естественному амортизированному подгибанию, амплитуда которого опре5

деляется жесткостью амортизатора 7 (в пределах 15±2°).

В результате подгибания культя бедра переводится в наиболее удобное для выполнения движительной функции положение. Упруго деформированные мыщцы культи при этом накапливают необходимый запас потенциальной энергии. Кроме того, потенциальную энергию накапливает и амортизатор 7. При перекате протеза через стопу имеет 0 место активное разгибание культи в тазобедренном суставе и в шарнире 13 под действием момента сил от сжатого амортизатора 7. Оба эти движения способствуют перемещению общего центра масс инвалида в направлении ходьбы. В заключительном этапе опоры на протез, когда инвалид разгибает культю бедра, гильза бедра 11 упирается в ремень 8 (ограничитель ее движения ) и протез приобретает необходимую для передачи толчковых усилий жесткость.

Предлагаемый протез обеспечивает более эффективное лечебно-тренировочное воздействие на опорно-двигательный аппарат инвалида и способствует предупреждению атрофии мышц культи и тазового пояса.

Формула изобретения

Протез бедра, содержащий последовательно соединенные стопу, щиколотку, голень , коленный узел с каркасом, имеющим шины и кольцо, и укрепленную на каркасе гильзу бедра, отличающийся тем, что, с целью повышения антропоморфности ходьбы и использования протеза при адаптации инвалидов после операции, кольцо каркаса снабжено шарнирным узлом для крепления г гильзы и амортизатором для взаимодействия с отвалом посадочной площадки гильзы, шины снабжены ограничителем движения гильзы, выполненным в виде ремня.
