Шнековый солодоворошитель для ворошения и выгрузки солода из солодорастительного ящика

Изобретение относится к пищевой промьшшенности, в частности к пивоварению , а именно к шнековым соло- доворошителям для ворошения и вьп руз- ки солода из солодорастильного ящика. Цель изобретения - повьшение производительности . Солодоворошитель содержит вертикально смонтированные на каретке шнеки, каждый из которых имеет двухзаходную навивку, образованную основным и дополнительным участками и плоскими скребками. Дополнительный участок лера шнека образован полувитком. Эластичный элемент каждого скребка выполнен и укреплен в держателе так, что при расположении скребков в одну линию гибкие элементы скребков соседних шнеков перекрывают один другого подлине. При выгрузке солода из солодорастильного ящика солодоворош |тель при остановленных шнеках движется к месту выгрузки и полностью сдвигает нижний слой солода, увлекаемый образованным скребками шнеков сплошным скребком. Вьш1ележащие слои, подпираемые поверхностью шнеков, транспортируются :о-; вместе с нижними. Конструктивное выполнение солодоворошителя обеспечивает возможность повышения производительности , т.к. позволяет уменьшить время выгрузки солода из солодорастильного ящика и зачистки сит ящика . 5 ил. O (Л со со

ФигЛ

Вид А

РигМ

/.:;..ч:

АЛ.У ;Л:::Л- .

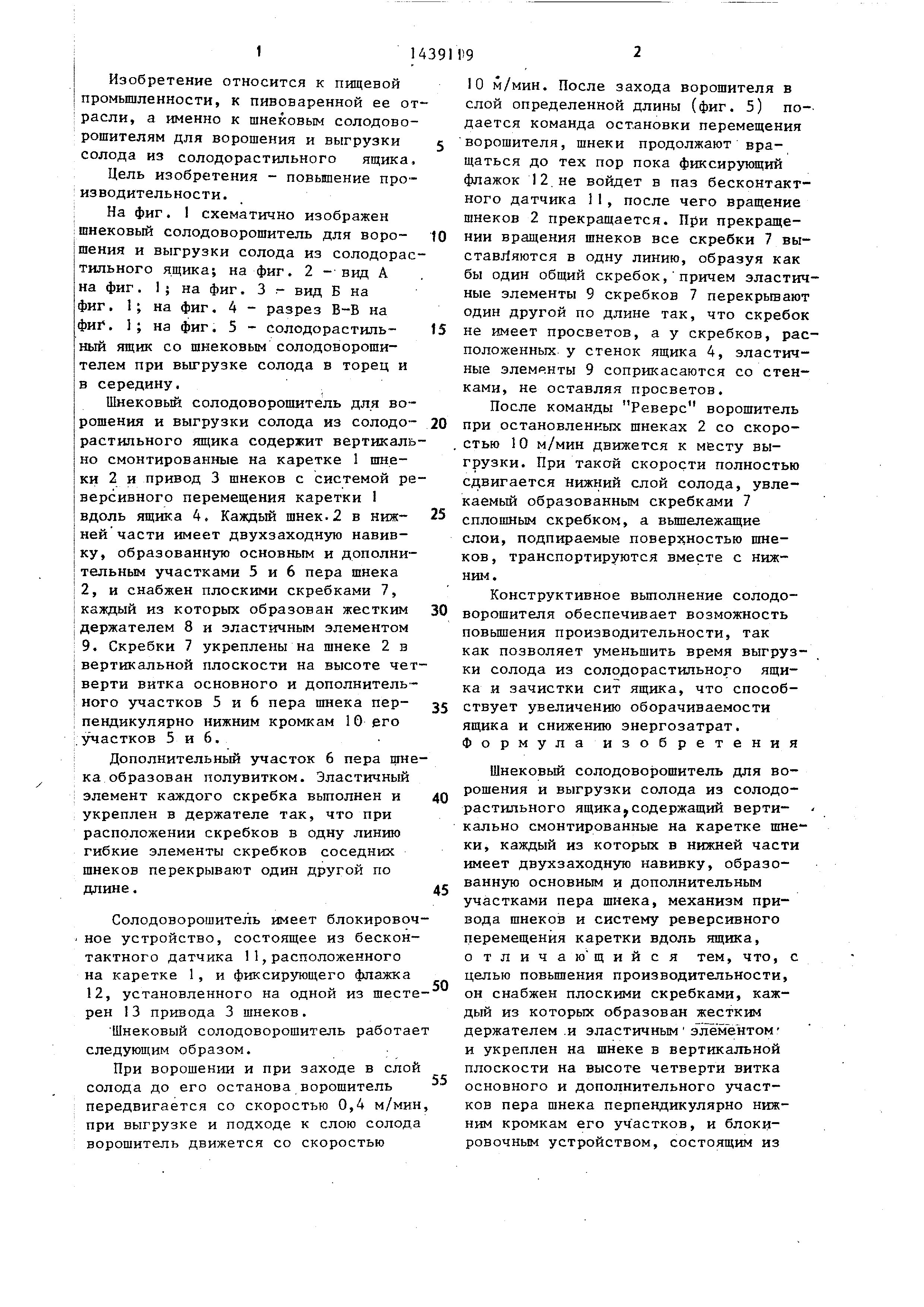

Изобретение относится к пищевой промьпиленности, к пивоваренной ее отрасли , а именно к шнековым солодово- рошителям для ворошения и выгрузки солода из солодорастильного ящика.

Цель изобретения - повьшение производительности .

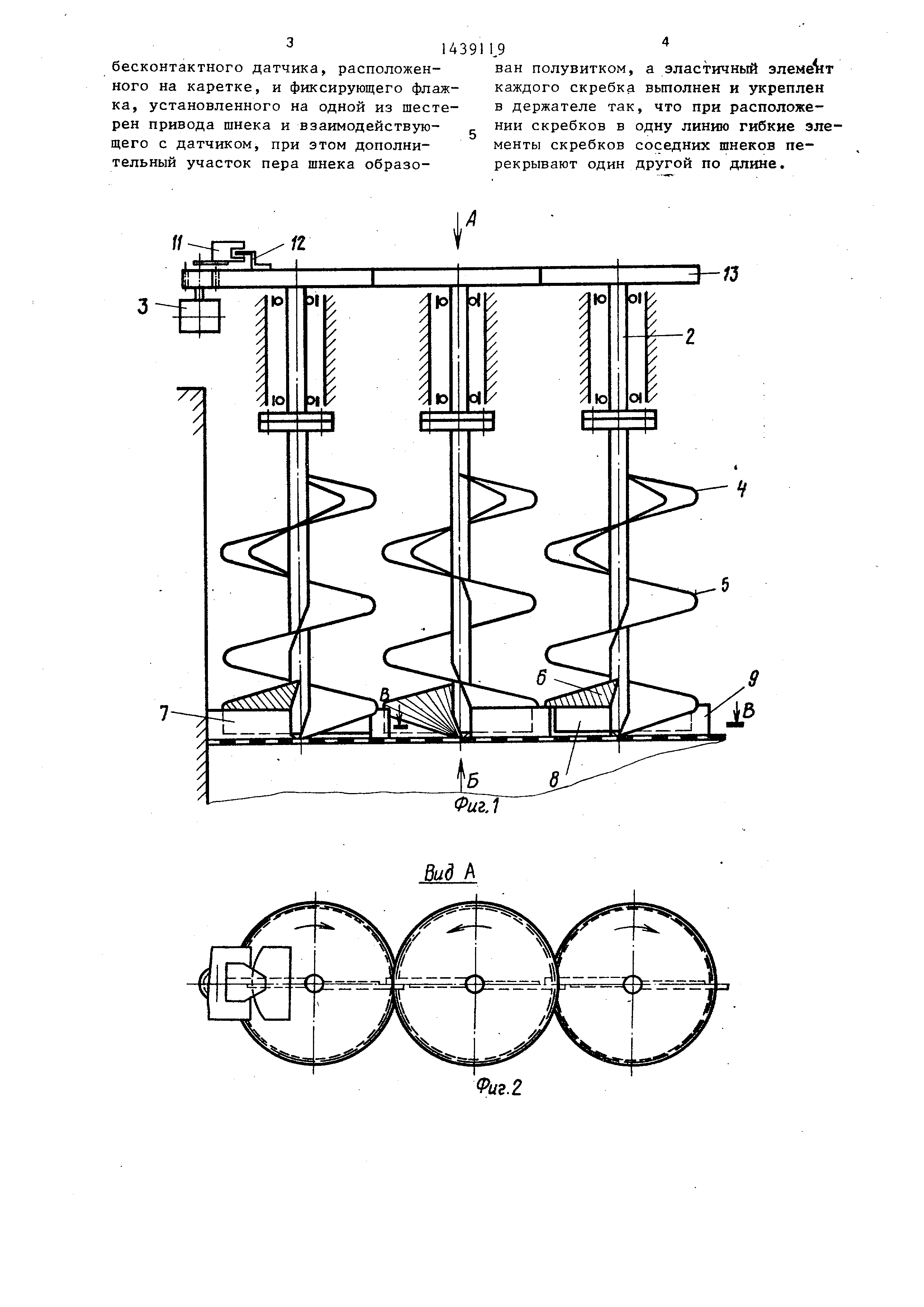

На фиг. 1 схематично изображен шнековый солодоворошитель для воро- шения и выгрузки солода из солодорастильного ящика; на фиг. 2 - вид А на фиг. 1 ; на фиг. 3 г- вид Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - солодорастиль- ный ящик со шнековым солодовороши- телем при выгрузке солода в торец и в середину.

Шнековьй солодоворошитель для ворошения и выгрузки солода из солодо- растильного ящлка содержит вертикально смонтированные на каретке 1 шнеки 2 и привод 3 шнеков с системой реверсивного перемещения каретки 1 вдоль ящика 4. Каждый шнек.2 в ниж- ней части имеет двухзаходную навивку , образованную основным и дополнительным участками 5 и 6 пера шнека 2, и снабжен плоскими скребками 7, каждый из которых образован жестким держателем 8 и эластичным элементом 9. Скребки 7 укреплены на шнеке 2 в вертикальной плоскости на высоте четверти витка основного и дополнительного участков 5 и 6 пера шнека пер- пендикулярно нижним кромкам 10 его участков 5 и 6.

Дополнительный участок 6 пера шнека образован полувитком. Эластичный элемент каждого скребка выполнен и укреплен в держателе так, что при расположении скребков в одну линию гибкие элементы скребков соседних шнеков перекрывают один другой по длине.

Солодоворошитель имеет блокировоч ное устройство, состоящее из бесконтактного датчика 11, расположенного на каретке 1, и фиксирующего флажка 12, установленного на одной из шестерен 13 привода 3 шнеков.

Шнековый солодоворошитель работае следующим образом.

При ворошении и при заходе в слой солода до его останова ворошитель передвигается со скоростью 0,4 м/мин при выгрузке и подходе к слою солода ворошитель движется со скоростью

5

0 5

0

10 м/мин. После захода ворошителя в слой определенной длины (фиг. 5) по-, дается команда остановки перемещения ворошителя, шнеки продолжают вращаться до тех пор пока фиксирующий флажок 12.не войдет в паз бесконтактного датчика 11, после чего вращение шнеков 2 прекращается. При прекращении вращения шнеков все скребки 7 вы- ставЛяются в одну линию, образуя как бы один общий скребок, причем эластичные элементы 9 скребков 7 перекрьшают один другой по длине так, что скребок не имеет просветов, а у скребков, расположенных у стенок ящика 4, эластичные элемр.нты 9 соприкасаются со стенками , не оставляя просветов.

После команды Реверс ворошитель при остановленных шнеках 2 со скоростью 10 м/мин движется к месту выгрузки . При такой скорости полностью сдвигается нижний слой солода, увлекаемый образованным скребками 7 сплошным скребком, а вышележащие слои, подпираемые поверхностью шнеков , транспортируются вместе с нижним .

Конструктивное выполнение солодо- ворошителя обеспечивает возможность повьш1ения производительности, так как позволяет уменьшить время выгрузки солода из солодорастильного ящика и зачистки сит ящика, что способствует увеличению оборачиваемости ящика и снижению энергозатрат. Формула изобретения

Шнековый солодоворошитель для ворошения и выгрузки солода из солодорастильного ящикау содержащий вертикально смонтированные на каретке шнеки , каждый из которых в нижней части имеет двухзаходную навивку, образованную основным и дополнительным участками пера шнека, механизм привода шнеков и систему реверсивного перемещения каретки вдоль ящика, отличаю щийся тем, что, с целью повьш1ения производительности, он снабжен плоскими скребками, каждый из которых образован жестким держателем .и эластичным элементом и укреплен на шнеке в вертикальной плоскости на высоте четверти витка основного и дополнительного участков пера шнека перпендикулярно нижним кромкам его уч астков, и блокировочным устройством, состоящим из

бесконтактного датчика, расположенного на каретке, и фиксирующего флажка , установленного на одной из шестерен привода шнека и взаимодействующего с датчиком, при этом дополнительный участок пера шнека образо143

1439119

ван полувитком, а эластичный элемент каждого скребка вьтолнен и укреплен в держателе так, что при расположении скребков в одну линию гибкие элементы скребков соседних шнеков перекрывают один другой по длине.
