Искусственная кисть

Изобретение относится к медицинской технике. Цель изобретения - обеспечение управления расфиксацией блока четвертого - пятого пальцев одноимённой рукой. Искусственная кисть состоит из корпуса 1 с оболочкой 2, механизма схвата 3 с тягой 4. На осях 5-6 установлены первый палец 7, блоки 8 четвертого - пятого и блоки 9 второ - го - третьего пальцев. Ось 6 проходит в кронштейнах блока 9 второго - третьего пальцев и кронштейнах блока 8 четвертого - пятого пальцев. На оси 6 установлена втулка 14 с клиновым выступом, ограничителем и зубом I7 со скосом, поджатой пружиной 9 к кронштейну. На корпусе 1 с внутренней стороны закреплен упор. Ограничитель препятствует вращению втулки 14 на оси 6. Искусственная кисть не требует перемещения блока 8 четнертого - пятого пальцев вдоль его оси, чем обеспечивается повьшение физиологич- ности движений при управлении проте - 3Obij а также предохраняется от разрушения его оболочка. 4 ил. i (Л

п

5-5

20

/

У//Щ

18

Фиг. Ц

9ut:l

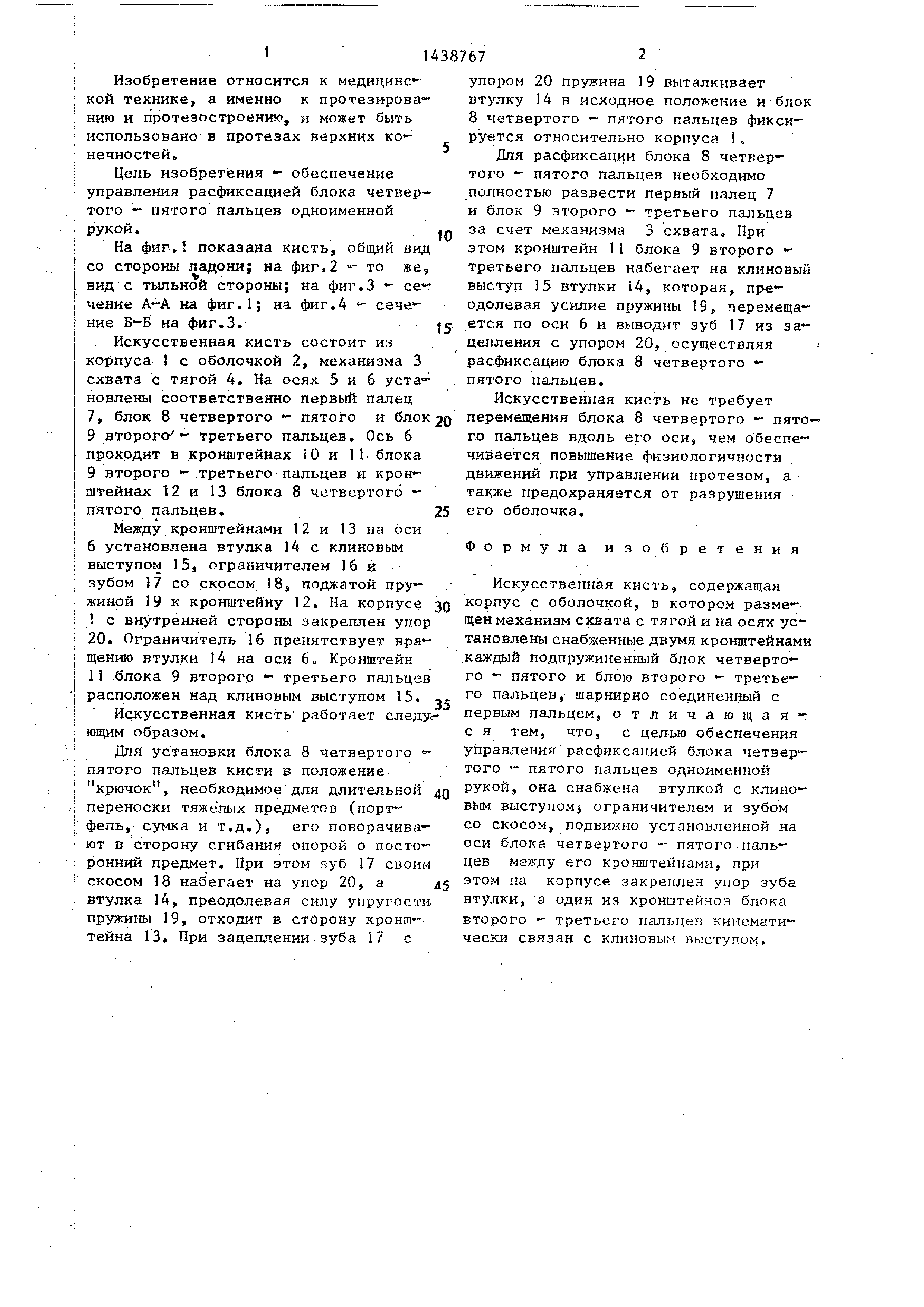

Изобретение относится к медицинской технике, а именно к протезирова - нию и протезостроению, и может быть использовано в протезах верхних нечностей.

Цель изобретения - обеспечение управления расфиксацией блока четвертого пятого пальцев одноименной рукой,

На фиг.1 показана кисть, общий вид со стороны ладони; на фиг,2 - то же, вид с тьшьной стороны; на фиг.З - сечение на фиг.. 1| на фиг.4 сечение Б-Б на фиг.З.

Искусственная кисть состоит из KOjJnyca 1 с оболочкой 2, механизма 3 схвата с тягой 4. На осях 5 и 6 установлены соответственно первый палец 7, блок 8 четвертого - пятого и блок 9 второго - третьего пальцев. Ось 6 проходит в кронштейнах 10 и 11- блока 9 второго - третьего пальцев и кронштейнах 12 и 13 блока 8 четвертого - пятого пальцев.

Между кронштейнами 12 и 13 на оси 6 установлена втулка 14 с клиновым выступом 15, ограничителем 16 и зубом 17 со скосом 18, поджатой жиной 19 к кронштейну 12. На корпусе

Iс внутренней стороны закреплен упор 20. Ограничитель 16 препятствует вращению втулки 14 на оси 6 Кронштейн

I1блока 9 второго - третьего пальцев расположен над клиновым выступом 15.

Искусственная кисть работает следу ющим образом.

Для установки блока 8 четвертого - пятого пальцев кисти в положение крючок, необходимое для длительной переноски тяже лых предметов (портфель , сумка и т.д.), его поворачивают в сторону сгибания опорой о посторонний предмет. При этом зуб 17 своим скосом 18 набегает на упор 20, а втулка 14, преодолевая силу упругости прзгасины 19, отходит в сторону кронш-- теина 13. При зацеплении зуба 17 с

упором 20 пружина 19 выталкивает втулку 14 в исходное положение и блок 8 четвертого - пятого пальцев фиксируется относительно корпуса „

Для расфиксации блока 8 четвертого - пятого пальцев необходимо полностью развести первый палец 7 и блок 9 второго - третьего пальцев за счет механизма 3 схвата. При этом кронштейн 11 блока 9 второго - третьего пальцев набегает на клиновый выступ 5 втулки 14, которая, преодолевая усилие пружины 19, перемещается по оси 6 и выводит зуб 17 из зацепления с упором 20, осуществляя расфиксацию блока 8 четвертого - пятого пальцев.

Искусственная кисть не требует перемещения блока 8 четвертого - пятого пальцев вдоль его оси, чем обеспечивается повышение физиологичности движений при управлении протезом, а также предохраняется от разрушения его оболочка.

Формула изобретения

Искусственная кисть, содержащая корпус с оболочкой, в котором размещен механизм схвата с тягой и на осях установлены снабженные двумя кронштейнам . каждый подпружиненный блок четвертого - пятого и блою второго - третьего пальцев,- шарнирно соединенный с первым пальцем, ртличающая- с я тем, что, с целью обеспечения управления расфиксацией блока четвертого - пятого пальцев одноименной рукой, она снабжена втулкой с клиновым выступом ограничителем и зубом со скосом, подвижно установленной на оси блока четвертого - пятого.пальцев между его кронштейнами, при этом на корпусе закреплен упор зуба втулки, а один из кронштейнов блока второго - третьего пальцев кинематически связан с клиновым выступом.
