I Изобретение относится к механи- I ческой обработке материалов резанием
I и может быть использовано в машино- I стгроении, в частности в атомном ма-
itoiHoстроении и котлостроении, для I обработки торцов трубных заготовок,
по кривой пересечения двух цилиндри- ческих поверхностей.
Цель изобретения - расширение технологических возможностей и повышение
производительности за счет получения широкого диапазона кривых пересечения
двух цилиндрических поверхностей путем плавного регулирования от од- кого копира.

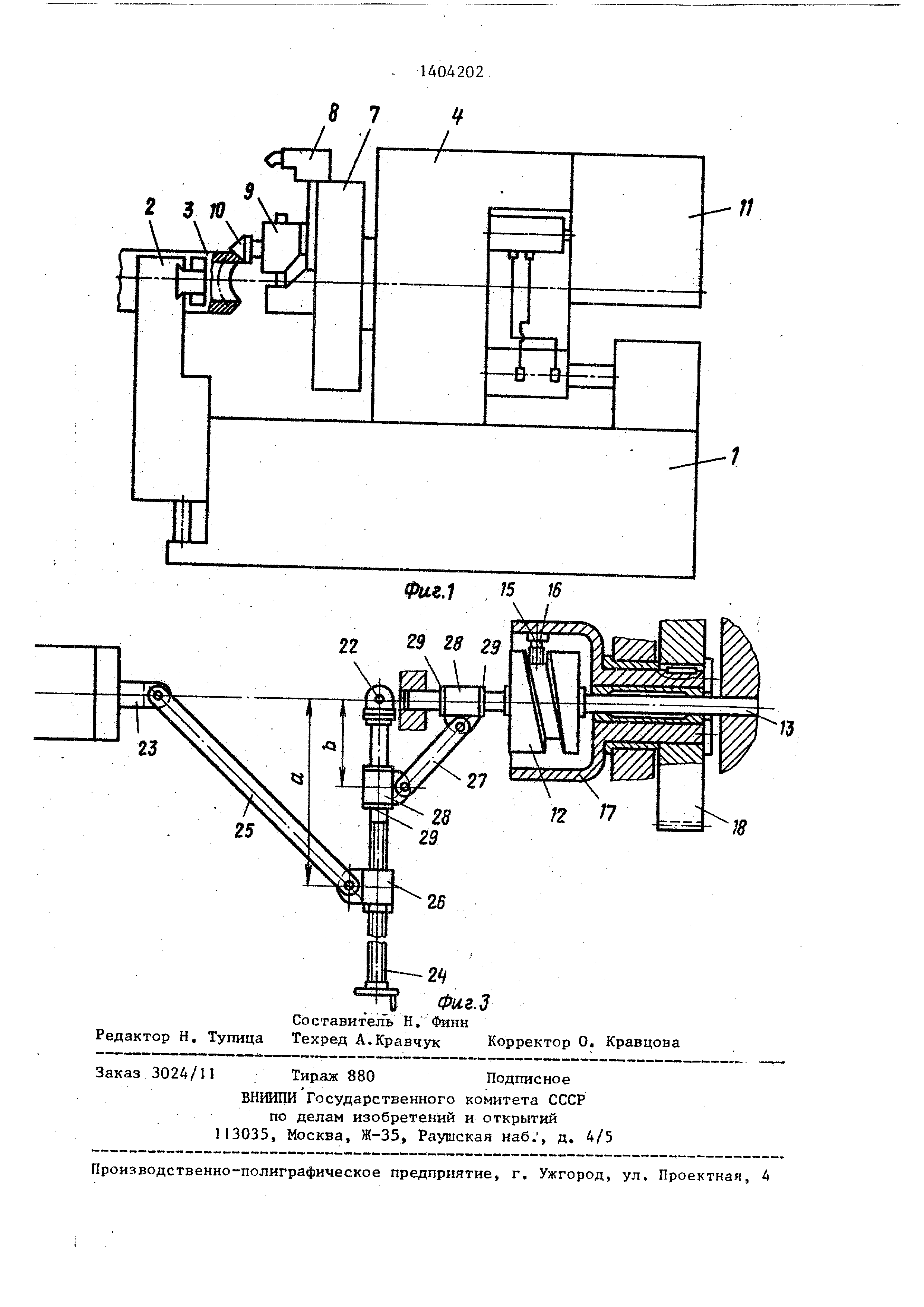

На фиг. 1 изображен станок, об п(ий вид; на фиг. 2 - кинематическая
схема станка; на фиг. 3 - механизм
регулирования перемещения бабки.
Станок для обработки концов труб
содержит размещенные на станине I механизм 2 для закрепления изделия 3 с
приводом (не показан)5 бабку 4 с золотником 5, гидроцилиндром 6 с возмож
ностью возвратно-поступательного перемещения по направляющим станины,
планшайбу 7, установленную на бабке 4 в подшипниковых опорах с возможностью
поворота вокруг своей оси. На планшайбе 7 смонтиррван суппорт 8с возможностью радиального перемещения
несущий на себе инструментальную головку 9 с фрезой 10. Плаишайба 7 кинематически
связана с копировальным устройством 1J.
Копировальное устройство .11 содержит
копир 12, выполненный в виде барабана , жестко закрепленного на оси
13 с возможностью возвратно-поступательного перемещения в направляющих
14. При этом копир на наружной поверхности имеет проточку, подобную
пространственной линии пересечения двух цилиндрических поверхностей.- С
проточкой копира контактирует копир- ньм ролик 15, жестко связанный посредством
оси 16 с гильзой 17, охватывающей копир 12 и жестко связанной
с приводным колесом 18, При этом зубчатое колесо 18 кинематически связано
с планшайбой 7 по цепи 19-21,. передаточное отношение которой выбирается
так, чтобы за один оборот ппаншайбы 7 зубчатое колесо 18 сделало один оборот .
На шарнир гую опору 22, расположенную меЗДу штоком 23 золотника и копировальным
устройством 11, соосно тпто- ку 23 золотника 5 и оси копировального устройства 1I установлен механизм
регулирования перемещения бабки, выполненный в.виде кулисного трехзвен
ника, винтовая кулиса 24 которого имеет возможность поворота вокруг .
своей оси и связана со штоком 23 золотника посредством шарнирного рыча-
па.25 винтовым ползуном 26 с одной стороны, а-с другой - с осью 13 копира
12 шарнирным рычагом 27 с втулками 28, положение которых ограничено упорами 29.
Золотник 5 соединен с рабочими полостями С и t гидроцилиндра 6, жестко
закрепленного на бабке 4, трубопроводами 30 и 31, а шток 32 гидроцилиндра
6 связан со станиной 1 винтовой парой 33 и 34,
Приводом станка является насосная g
установка 35, расположенная во внутренней полости станка.
Станок работает следующим образом.
После установки механизма 2 закрепления
, относительно оси вращения 10 планшайбы 7 изделие 3 закрепляется в механизме 2.
На суппорт.8 устанавливается и закрепляется инструментальная головка 9 с фрезой 10,. настраивается копи- 15
ровальное устройство 11, для чего вращением винтовой кулисы 24 перемещают ползун 26, ориентируясь по шкапе
(не показана), расположенной на винПрименение станка позволяет путем
обеспечения бесступенчатого регулирования за счет вв.е;5.е.ния механизма регулирования
перемещения бабки получать в большом диапазоне кривые линии пересечения двух щшиндрических поверхностей
от несменного копира, что расширяет технологические возможности станка и повышает производительность.
Формула изобретения Станок для обработки концов труб,
содержащий- размещенные на станине механизм для закрепления изделий, установленную
с возможностью возвратно- поступательного перемещения в направляющих станины, бабку с закрепленной
на ней с возможностью осевого враще-
товой кулисе, до получения необкоди- 20 ния планшайбой, несущей установленный
мого Коэффициента масштабности R.
§
где а - расстояние от шарнирной опоры
22 винтовой кулисы до ползуна 26;
Ъ - расстояние от шарнирной опоры
22 винтовой кулисы до втулки 28.
Фреза 10 устанавливается так, чтобы
ее режущая часть касалась торца изделия 3, Включается насосная уста25 матически связанное с одной стороны с планшайбой, а с другой - со штоком
золотника, соединенного трубопроводами С-г.идроцилиндром, жестко закреп-
ленным на бабке станка, о.т л и 30 чающийся тем, что, с целью
расширения технологических возможностей путем получения широкого диапазона
обрабатываемых криволинейных поверхностей , станок снабжен механизмом новка 35. Планшайба 7 и фреза 10 на-.. 35 регулирования перемещения бабки, раз- чинают вращаться с заданной частотой, мещенным между штоком золотника и
а бабка 4 получает осевую подачу. Во время вращения планшайбы 7 гильза
17 по. цепи 21, 20, 19,- 18 начинает поворачиваться с три же угловой ско- 40
ростью, что и планшайба. Копирньй
копировальным устройством и выполненным
в виде кулисного трехзвенника, содержащего винтов ,чо кулису с ползуном
и втулкой .-С упором, а также шарнирные рычаги, причем винтовая кулиса
шарнирно закреплена на введенной в станок опоре с возможностью вращения относительно ее оси, при этом
ролик 15, перемещаясь по проточке копира 12, приводит копир вместе с
осью в возвратно-поступательное дни-
жение, которое передается через шар- 45 золотника шарнирно связан понирный
рычаг 27 на винтовую кулису 24. Кулиса, отклоняясь в шарнирной опоре на некоторый угол, передает
возвратно-поступательное движение с коэффициентом масштабности R штоку
23, который открывает каналы для прохода масла по трубопроводам 30 и 31
в полости 6 и г гидроцилиндра 6, в результате чего бабка 4 перемещается
в ту же сторону, что и копир 12 со скоростью, заданной коэффициентом ма сшт а:б но с ти.
Применение станка позволяет путем обеспечения бесступенчатого регулирования
за счет вв.е;5.е.ния механизма регулирования перемещения бабки получать в большом диапазоне кривые линии
пересечения двух щшиндрических поверхностей от несменного копира, что
расширяет технологические возможности станка и повышает производительность.
Формула изобретения Станок для обработки концов труб, содержащий- размещенные на станине механизм
для закрепления изделий, установленную с возможностью возвратно-
поступательного перемещения в направляющих станины, бабку с закрепленной
на ней с возможностью осевого враще-
с возможностью радиального перемещения
суппорт, на котором установлена инструментальная головка, копировальное
устройство с копирным роликом, кинематически связанное с одной стороны
с планшайбой, а с другой - со штоком золотника, соединенного трубопроводами
С-г.идроцилиндром, жестко закреп- ленным на бабке станка, о.т л и чающийся тем, что, с целью
расширения технологических возможностей путем получения широкого диапазона
обрабатываемых криволинейных поверхностей , станок снабжен механизмом
регулирования перемещения бабки, раз- мещенным между штоком золотника и
копировальным устройством и выполненным в виде кулисного трехзвенника,
содержащего винтов ,чо кулису с ползуном и втулкой .-С упором, а также шарнирные
рычаги, причем винтовая кулиса шарнирно закреплена на введенной
в станок опоре с возможностью вращения относительно ее оси, при этом
средством рычага с ползуном кулисы, а ось копировального устройства шарнирно
связана с втулкой, причем ко- пировальное устройство выполнено в,
виде копира .барабанного типа, жестко закрепленного на оси с возможностью
возвратно-поступательного -перемещения с протяжкой, предназначенной
ля взаимодействия с копирным роликом , установленным на охватывающей
копир гильзе, жестко закрепленной на ступице приводного зубчатого колеса.
