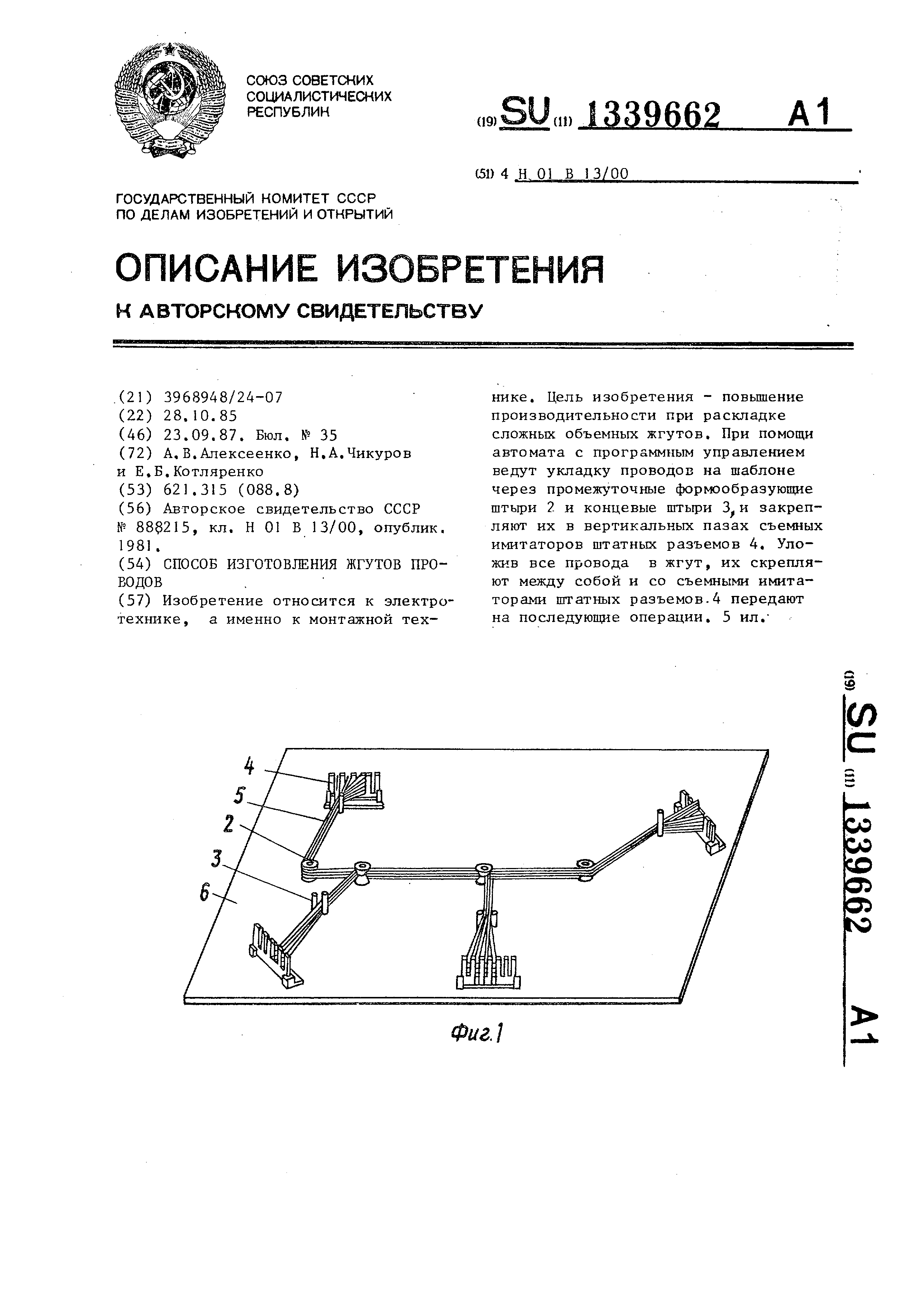

Способ изготовления жгутов проводов

Изобретение относится к электротехнике , а именно к монтажной технике . Цель изобретения - повьшение производительности при раскладке сложных объемных жгутов. При помощи автомата с программным управлением ведут укладку проводов на шаблоне через промежуточные формообразующее штыри 2 и концевые штьфи 3 и закрепляют их в вертикальных пазах съемных имитаторов штатных разъемов 4. Уложив все провода в жгут, их скрепляют между собой и со съемными имитаторами штатных разъемов.4 передают на последующее операции. 5 ил. Фиг.

5

г 1

Ю

12

ш

JlPMffT lSr

(риг.З

ФигЛ

V//

и

Составитель Г.Кобзев Редактор Н.Лазаренко Техред М.Дидык Корректор

Заказ 4232/44Тираж 697Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

ue.S

1

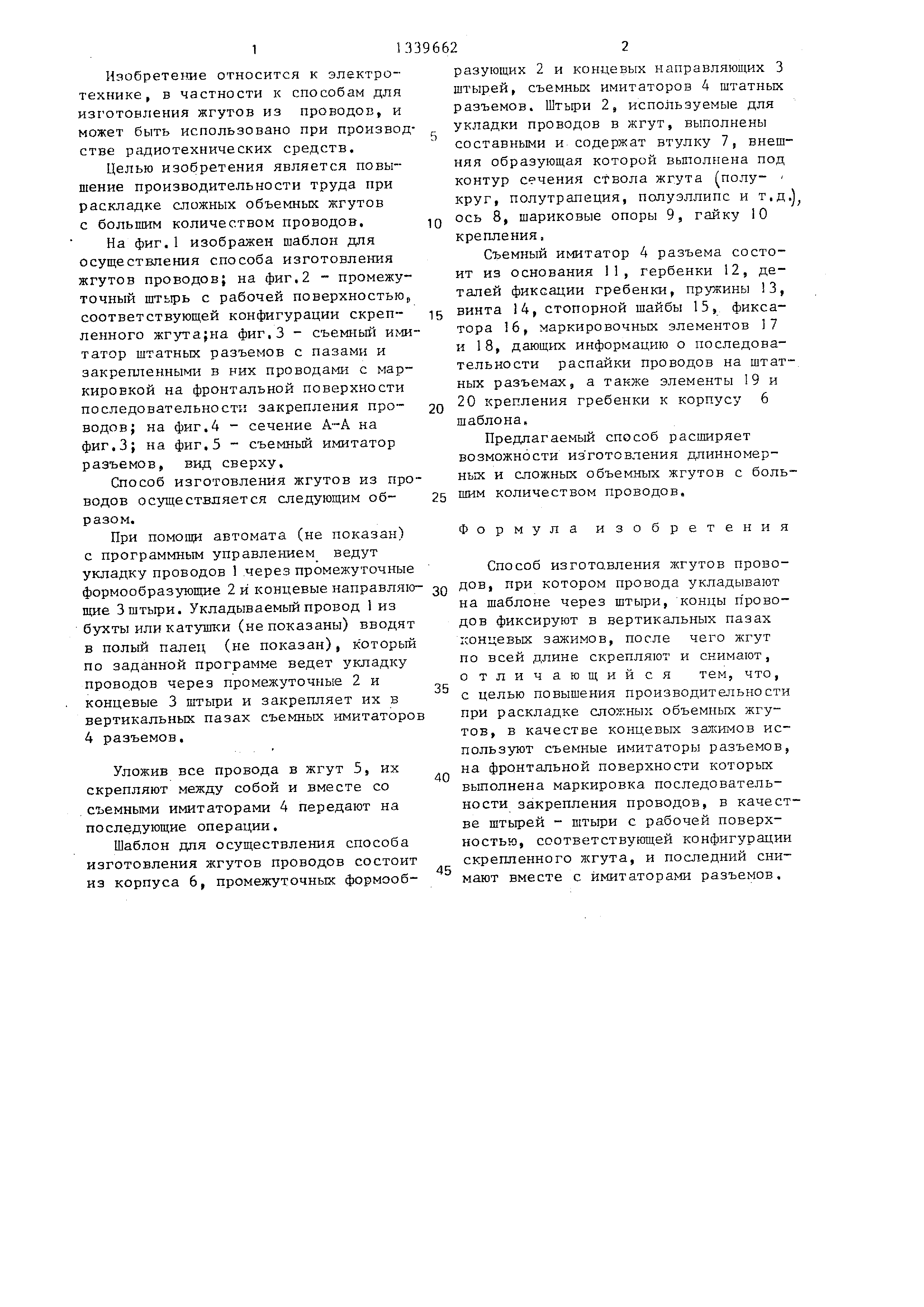

Изобретение относится к электротехнике , в частности к способам для изготовления жгутов из проводов, и может быть использовано при производстве радиотехнических средств.

Целью изобретения является повышение производительности труда при раскладке сложных объемных жгутов с большим количеством проводов.

На фиг.1 изображен шаблон для осуществления способа изготовления жгутов проводов; на фиг.2 - промежуточный штырь с рабочей поверхностью соответствующей конфигурации скрепленного жгута;на фиг.З - съемный имитатор штатньк разъемов с пазами и закрепленными в них проводами с маркировкой на фронтальной поверхности последовательности закрепления проводов; на фиг.4 - сечение А-А на фиг.З; на фиг.З - съемньй имитатор разъемов, вид сверху.

Способ изготовления жгутов из проводов осуществляется следующим образом .

При помошр автомата (не показан) с программным управлением ведут укладку проводов 1 .через промежуточные

формообразующие 2 и концевые направляю- зо Д° при котором провода укладывают

щие 3 штыри. Укладываемый провод 1 из

бухты или катушки (не показаны) вводят

в полый палец (не показан), к оторый

по заданной программе ведет укладку

проводов через промежуточные 2 и

концевые 3 штыри и закрепляет их в

вертикальных пазах съемных имитаторов

4 разъемов.

35

на шаблоне через штыри, концы п рово- дов фиксируют в вертикальных пазах концевых зажимов, после чего жгут по всей длине скрепляют и снимают, о тличающийся тем, что, с целью повышения производительности при раскладке объемных жгутов , в качестве концевых залсимов используют съемные имитаторы разъемов, на фронтальной поверхности которых выполнена маркировка последовательности закрепления проводов, в качест ве штьфей - штыри с рабочей поверхностью , соответствующей конфигурации скрепленного лсгута, и последний снимают вместе с имитаторами разъемов.

Уложив все провода в жгут 5, их скрепляют между собой и вместе со съемными имитаторами 4 передают на последующие операции.

Шаблон для осуществления способа изготовления жгутов проводов состоит из корпуса 6, промежуточных формооб 396622

разующих 2 и концевых направляющих 3 штырей, съемньос имитаторов 4 штатных разъемов. Штыри 2, используемые для укладки проводов в жгут, выполнены составными и содержат втулку 7, внешняя образующая которой вьшолнена под контур сечения ствола жгута (полу- - круг, полутрапеция, полуэллипс и т.д. ось 8, шариковые опоры 9, гайку 10 крепления,

Съемный имитатор 4 разъема состоит из основания 11, гербенки 12, деталей фиксации гребенки, пружины 13, 15 винта 14, стопорной шайбы 15, фиксатора 16, маркировочных элементов 17

5

10

и 18, дающих информацию о последовательности распайки проводов на штатных разъемах, а также элементы 19 и 20 крепления гребенки к корпусу 6 шаблона.

Предлагаемый способ расширяет возможности из готовления длинномер- ньгх и сложных объемных жгутов с большим количеством проводов.

Формула изобретения Способ изготовления жгутов провоД° при котором провода укладывают

на шаблоне через штыри, концы п рово- дов фиксируют в вертикальных пазах концевых зажимов, после чего жгут по всей длине скрепляют и снимают, о тличающийся тем, что, с целью повышения производительности при раскладке объемных жгутов , в качестве концевых залсимов используют съемные имитаторы разъемов, на фронтальной поверхности которых выполнена маркировка последовательности закрепления проводов, в качестве штьфей - штыри с рабочей поверхностью , соответствующей конфигурации скрепленного лсгута, и последний снимают вместе с имитаторами разъемов.

ю

Фиг.
