Устройство для корчевания пней

Изобретение относится к лесохозяйст- венному машиностроению. Цель изобретения - повышение производительности. Рабочий орган корчевателя включает вертикальные подрезающие ножи 7, выполненные с зубчатой тыльной частью. Корчующие зубья 8 присоединены к рукояти 5. Средняя часть корчующих зубьев связана с гидроцилиндром 14. Перед корчевкой подрезают боковые корни ножами 7 и 15. Ножи 7 и 15 с корчующими зубьями захватывают пень при окончательной корчевке. Пень перемещают с помощью поворотной платформы экскаватора к месту выгрузки. 2 з. п. ф-лы, 3 ил. (Л п 15

10

Фиг.З

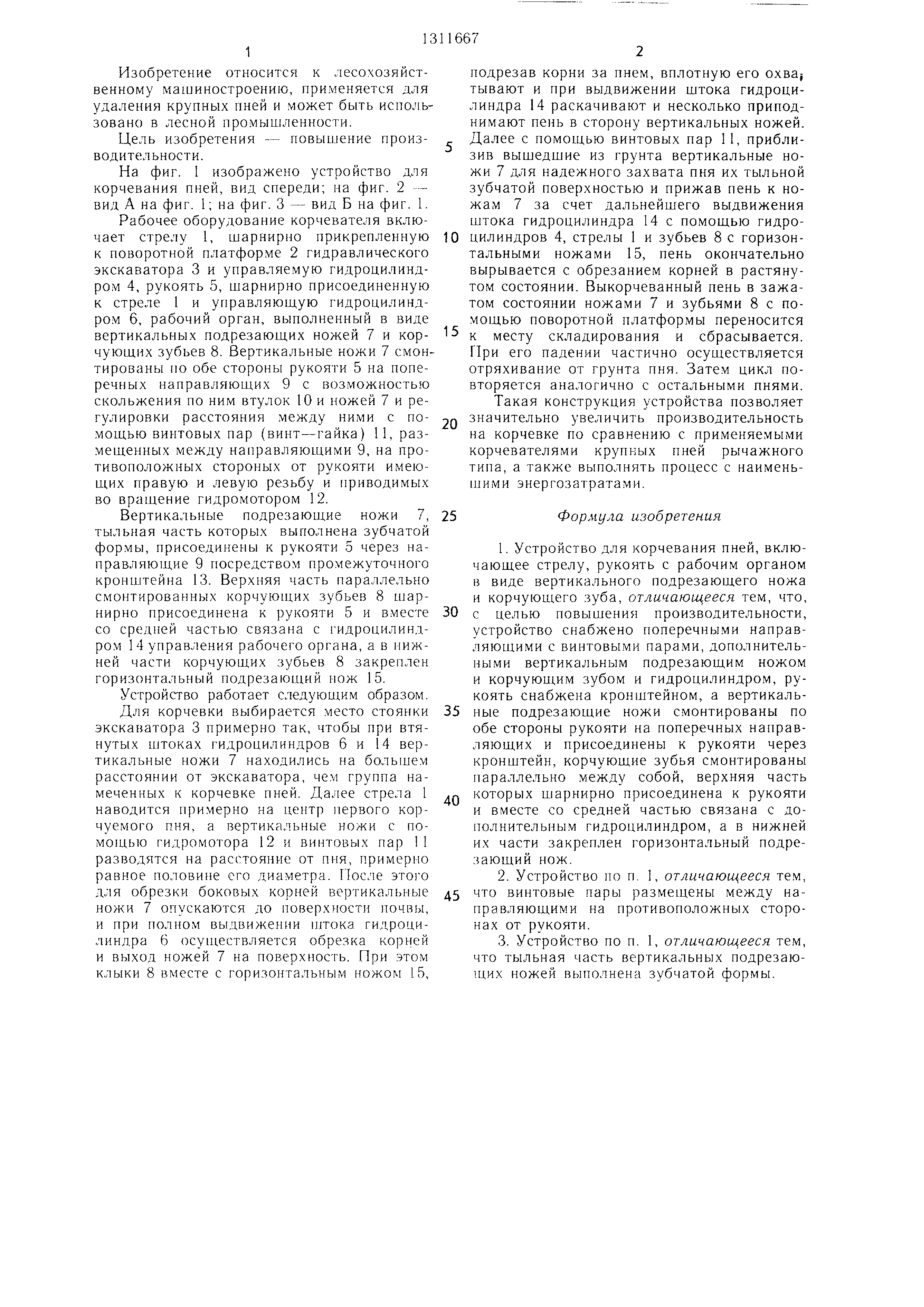

Изобретение относится к лесохозяйст- венному машиностроению, применяется для удаления крупных пней и может быть использовано в лесной промышленности.

Цель изобретения - повышение производительности .

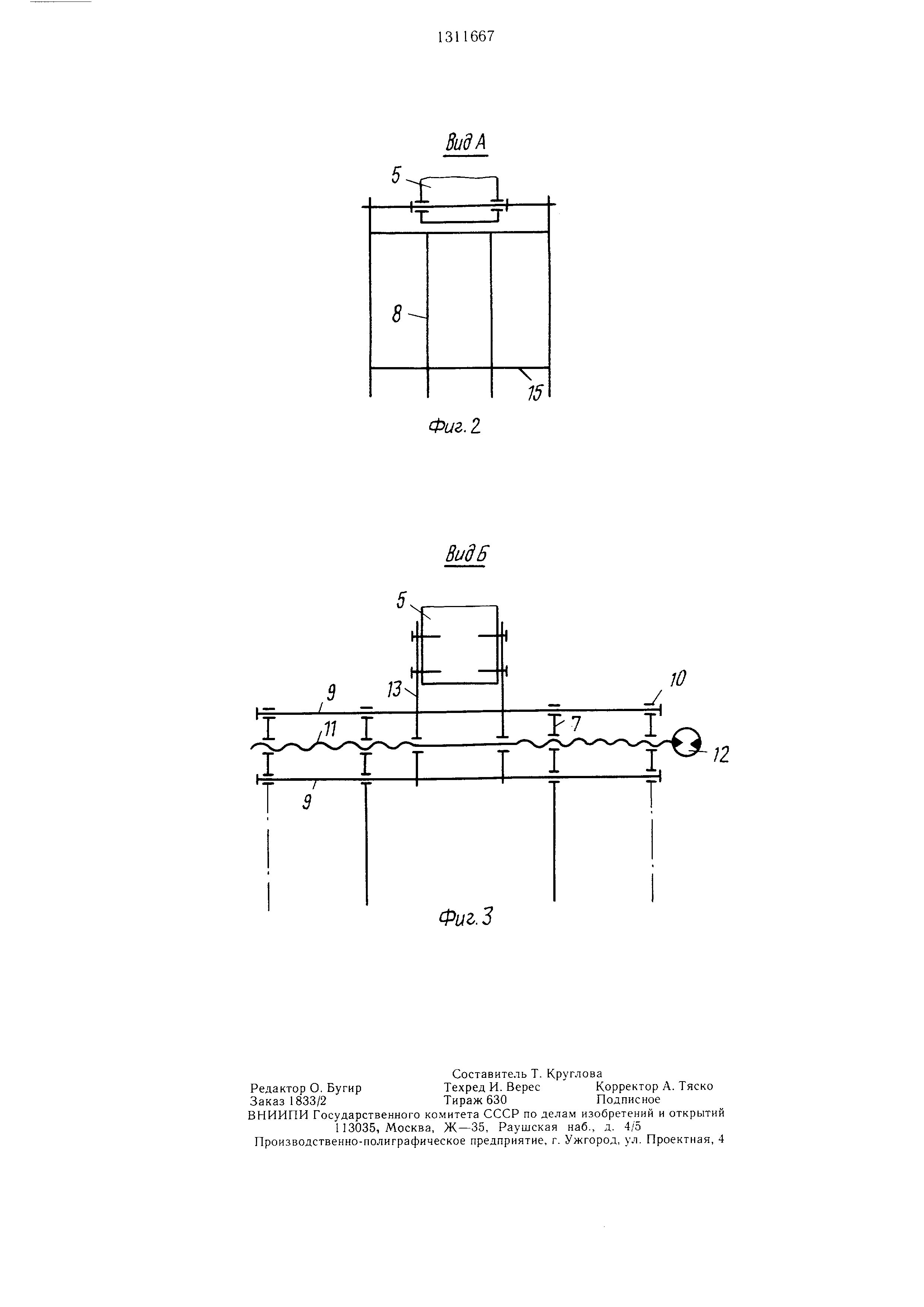

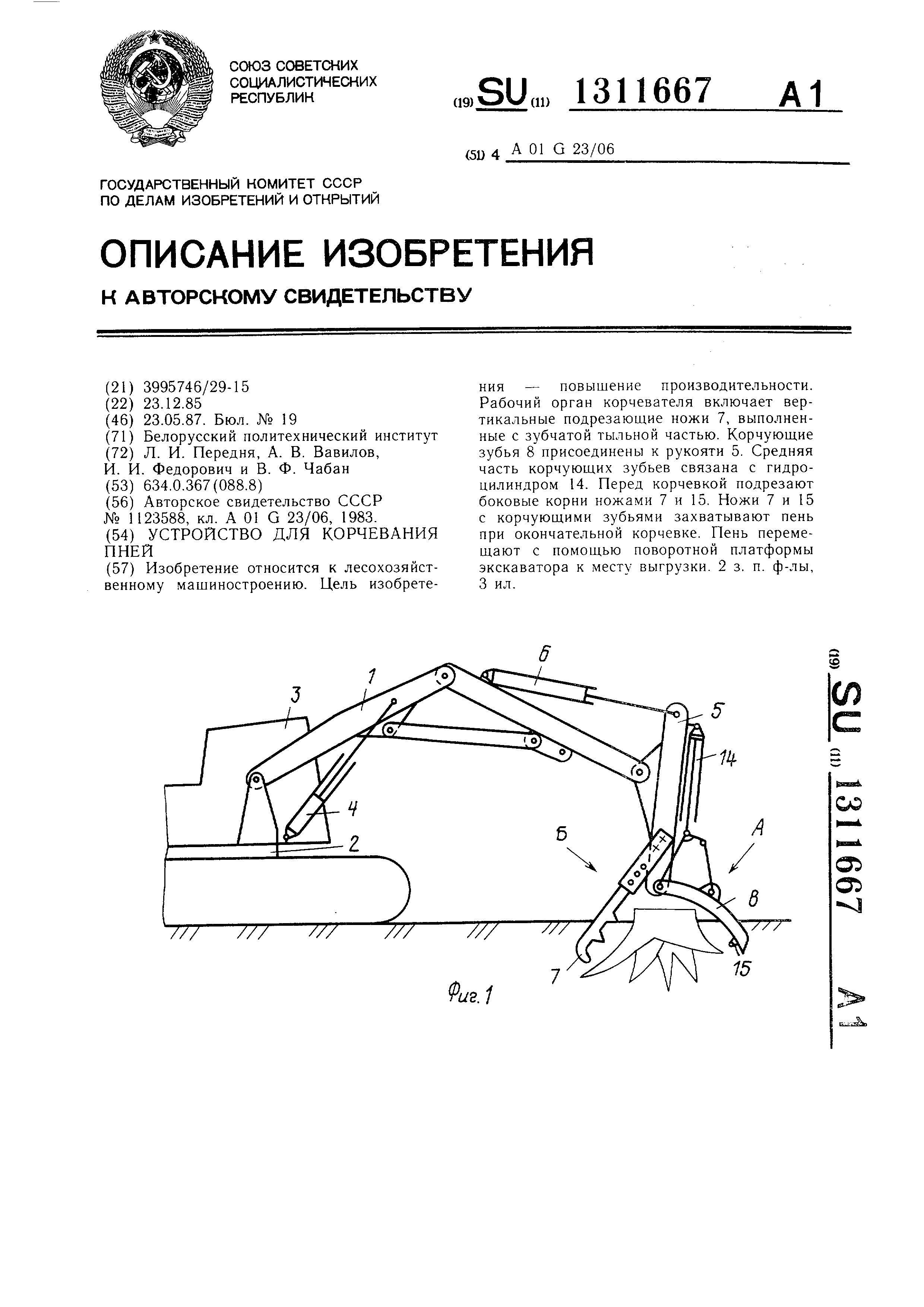

На фиг. 1 изображено устройство для корчевания пней, вид спереди; па фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б па фиг. 1.

Рабочее оборудование корчевателя включает стрелу 1, шарнирно прикрепленпую к поворотной платформе 2 гидравлического экскаватора 3 и управляемую гидроцилиндром 4, рукоять 5, шарнирно присоедипенную к стреле 1 и управляющую гидроцилиндром 6, рабочий орган, выполненный в виде вертикальных подрезающих ножей 7 и кор- чующих зубьев 8. Вертикальные ножи 7 смонтированы по обе стороны рукояти 5 на поперечных направляющих 9 с воз.можностью скольжения по ним втулок 10 и ножей 7 и регулировки расстояния между ними с помощью винтовых пар (винт-гайка) 11, размещенных между направляющими 9, на противоположных стороных от рукояти имеющих правую и левую резьбу и приводимых во вращение гидромотором 12.

Вертикальные подрезаюпхие ножи 7, тыльная часть которых выполнена зубчатой формы, присоединены к рукояти 5 через направляющие 9 посредством промежуточного кронштейна 13. Верхняя часть параллельно смонтированных корчующих зубьев 8 шарнирно присоединена к рукояти 5 и вместе со средней частью связана с гидроцилиндром 1 4 управления рабочего органа, а в нижней части корчуюп;их зубьев 8 закреплен горизонтальный подрезающий пож 15.

Устройство работает следующим образом.

Для корчевки выбирается место стоянки экскаватора 3 примерпо так, чтобы при втя- путых штоках гидроцилиндров 6 и 14 вертикальные ножи 7 находились на большем расстоянии от экскаватора, чем группа намеченных к корчевке пней. Далее стрела 1 наводится примерно на центр первого корчуемого пня, а вертикальные ножи с помощью гидромотора 12 и винтовых пар 11 разводятся на расстояние от пня, примерно равное половине его диаметра. После для обрезки боковых корней вертикальные ножи 7 опускаются до поверхности почвы, и при полном выдвижении 1нтока гидроцилиндра 6 осуп1ествляется обрезка корцей и выход ножей 7 на поверхность. При этом клыки 8 вместе с горизонтальным ножом 15,

0

5 0

5 5

подрезав корни за пнем, вплотную его оква-, тывают и при выдвижении щтока гидроцилиндра 14 раскачивают и несколько приподнимают пень в сторону вертикальных ножей. Далее с помощью винтовых пар I 1, приблизив выщедшие из грунта вертикальные ножи 7 для надежного захвата пня их тыльной зубчатой поверхностью и прижав пень к ножам 7 за счет дальнейшего выдвижения штока гидроцилиндра 14 с помощью гидроцилиндров 4, стрелы 1 и зубьев 8 с горизонтальными ножами 15, пень окончательно вырывается с обрезанием корней в растянутом состоянии. Выкорчеванный пень в зажатом состоянии ножами 7 и зубьями 8 с помощью поворотной платформы переносится к месту складирования и сбрасывается. При его падении частично осуществляется отряхивание от грунта пня. Затем цикл повторяется аналогично с остальными пнями. Такая конструкция устройства позволяет значительно увеличить производительность на корчевке по сравнению с применяемыми корчевателями крупных пней рычажного типа, а также выполнять процесс с наименьшими энергозатрата.ми.

Формула изобретения

1.Устройство для корчевания пней, включающее стрелу, рукоять с рабочим органом в виде вертикального подрезающего ножа и корчующего зуба, отличающееся тем, что, с целью повыщения производительности, устройство снабжено поперечными направляющими с винтовыми парами, дополнительными вертикальным подрезающим ножом и корчующим зубом и гидроцилиндром, рукоять снабжена кронштейном, а вертикальные подрезающие ножи смонтированы по обе стороны рукояти на поперечных направляющих и присоединены к рукояти через кронштейн, корчующие зубья смонтированы параллельно между собой, верхняя часть которых шарнирно присоединена к рукояти и вместе со средней частью связана с дополнительным гидроцилиндром, а в нижней их части закреплен горизонтальный подрезающий нож.

2.Устройство по п. 1, отличающееся тем, что винтовые пары размещены между направляющими на противоположных сторонах от рукояти.

3.Устройство по п. 1, отличающееся тем, что тыльная часть вертикальных подрезающих ножей выполнена зубчатой фор.мы.
