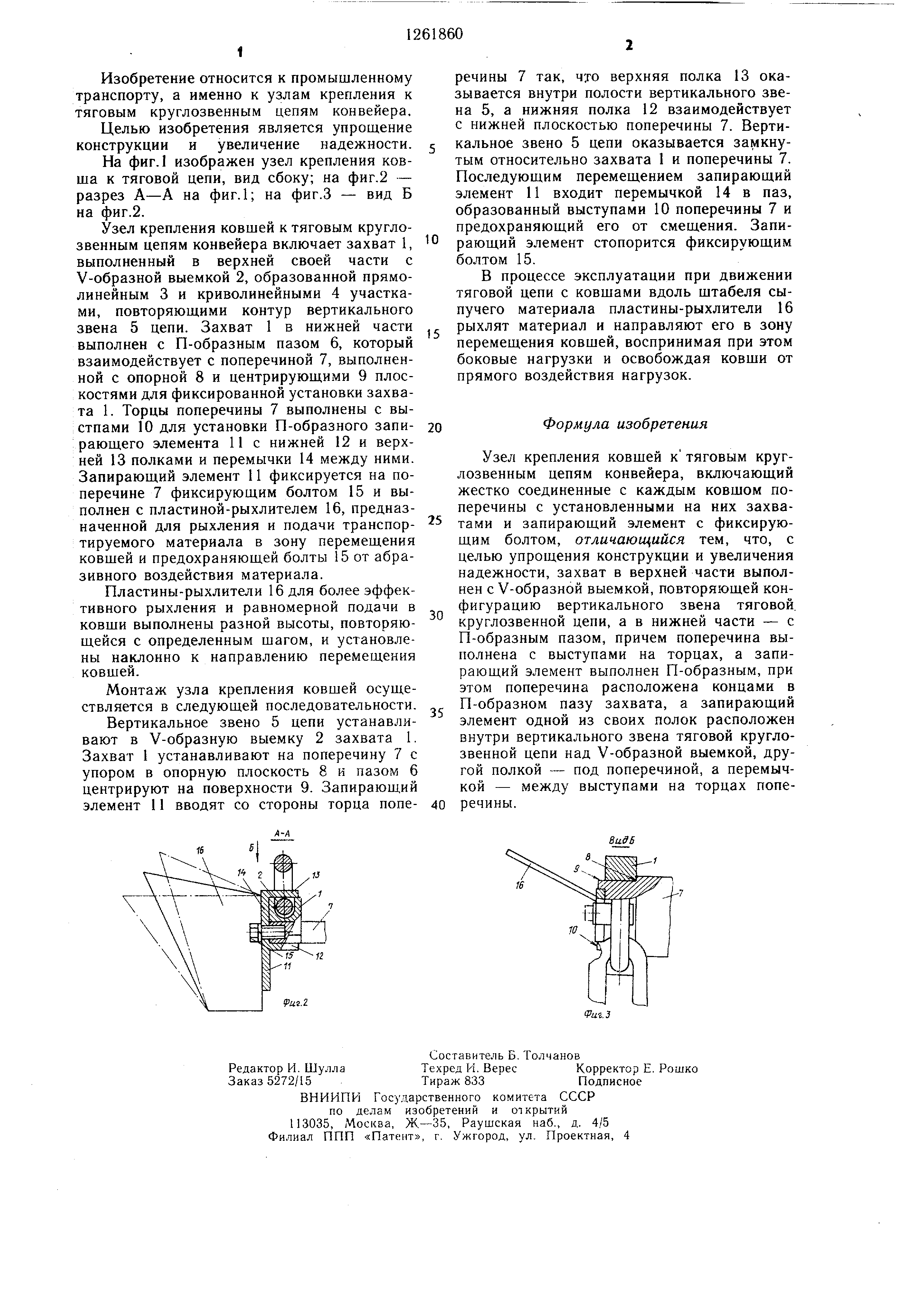

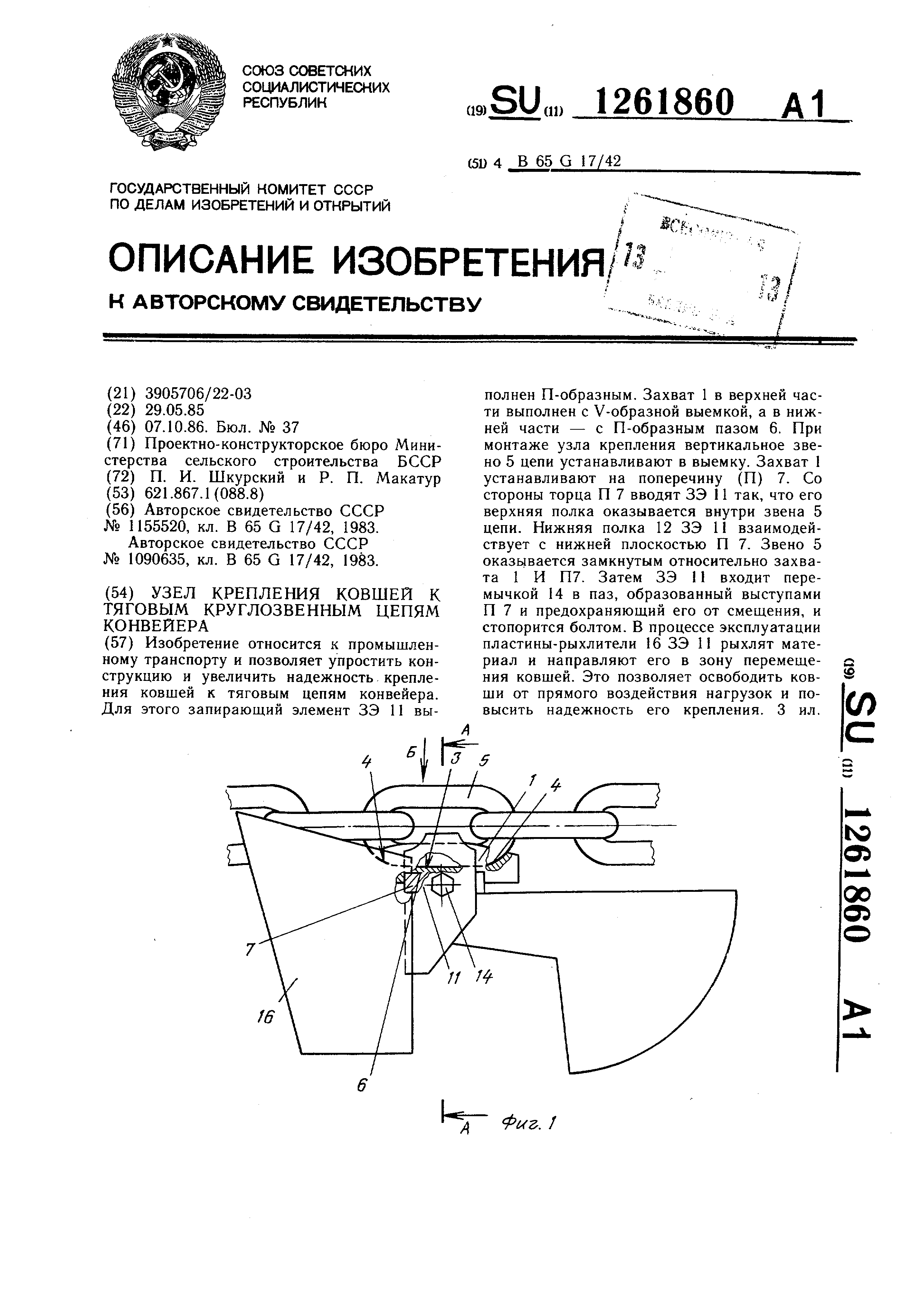

Узел крепления ковшей к тяговым круглозвенным цепям конвейера

Изобретение относится к промышленному транспорту и позволяет упростить конструкцию и увеличить надежность крепления ковшей к тяговым цепям конвейера. Для этого запираюший элемент ЗЭ 11 выполнен П-образным. Захват 1 в верхней части выполнен с V-образной выемкой, а в нижней части - с П-образным пазом 6. При монтаже узла крепления вертикальное звено 5 цепи устанавливают в выемку. Захват 1 устанавливают на поперечину (П) 7. Со стороны торца П 7 вводят ЗЭ 11 так, что его верхняя полка оказывается внутри звена 5 цепи. Нижняя полка 12 ЗЭ 11 взаимодействует с нижней плоскостью П 7. Звено 5 оказывается замкнутым относительно захвата 1 И П7. Затем ЗЭ 11 входит перемычкой 14 в паз, образованный выступами П 7 и предохраняющий его от смещения, и стопорится болтом. В процессе эксплуатации пластины-рыхлители 16 ЗЭ 11 рыхлят материал и направляют его в зону перемещеi ния ковшей. Это позволяет освободить ковщи от прямого воздействия нагрузок и по (Л высить надежность его крепления. 3 ил. IC 05 сх Од
