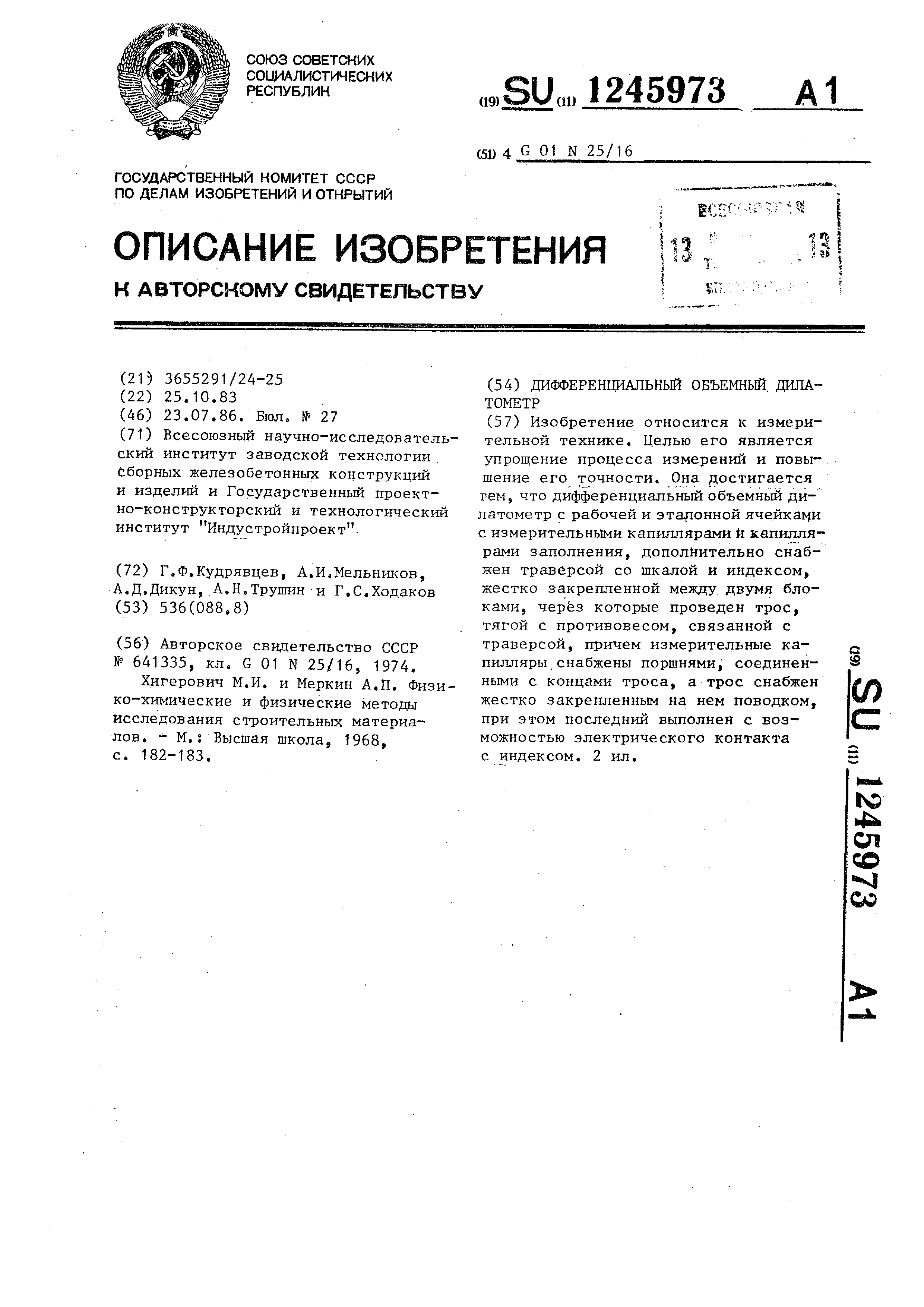

Дифференциальный объемный дилатометр

Изобретение относится к измерительной технике. Целью его является упрощение процесса измерений и повышение его точности. Она достигается гем, что дифференциальный объемный дилатометр с рабочей и эталонной ячейками с измерительными капиллярами и капиллярами заполнения, дополнительно снабжен траверсой со шкалой и индексом, жестко закрепленной между двумя блоками , через которые проведен трос, тягой с противовесом, связанной с траверсой, причем измерительные капилляры снабжены поршнями, соединенными с концами троса, а трос снабжен жестко закрепленным на нем поводком, при этом последний выполнен с возможностью электрического контакта с индексом. 2 ил. с (Л tc 4 сл () со

Редактор Н.Яцола

Составитель А.Платова

Техред И.Попович Корректор И.Муска.

Заказ 3992/36 Тираж 778Подписное

ВНИРШИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике, а точнее к устройствам для исследований материалов методом низкотемпературной дилатометрии с целью оценки их морозостойкости .

Цель изобретения - упрощение процесса измерений и повышение точности

На фиг.1 изображены графики деформация - температура для сухого увлажненного образцов бетона} на фиг.2 - принципиальная схема предлагаемого прибора.

Дилатометр (фиг.2) имеет эталонную 1 и рабочую 2 ячейки с измери- тельнь ми капиллярами 3 и 4 и капиллярами 5 и 6 заполнения. Измерительные капилляры 3 и 4 снабжены поршнями 7 и 8, которые соединен } тросом 9, перекинутым через блоки 10, установленные на концах траверсы 11. Тягой 12 траверса 11 соединена с противовесом 13. На тросе 9 укреплен поводок 14 а на шкале траверсы 11 установлен подвижной индекс 15. В эталонной ячейке помещен сухой образец , а в рабочей ячейке 2 - испы- тьшаемый образец, залитые рабочей жидкостью. Капилляры 5 и 6 заполнения заканчиваются кранами 16, к которым для заливки сосудов 1 и 2 подсоединяются воронки (не показаны),. Поводок 14 и индекс 15 образуют электрический контакт в цепи сигнализатора . Во время работы дилатометр помещают г холодильную камеру (не показан). Устройство содержит , также наружный сигнализатор 17.

Дилатометр работает следз ющим образом .

В эталонную 1 и рабочую 2 ячейки помещают равные по объемам образцы соответственно обезвоженного и увлаж ненного материала, через капилляры 5 и 6 заполнения заливают в эталонную 1 и рабочую 2 ячейки жидкость. В .измерительные капилляры 3 и 4 вводят поршни 7 и 8 так, чтобы в натянутом состоянии троса 9 поводок 14 конта1стировал с индексом 15, первоначально установленным на нулевом делении якаль1 т; аверсы 11. Кранами 16 перекрывают капилляры 5 и 6 заполнения , тем самым сообщая ячейкам герметичность. Помещают устройство в холодильную камеру и подкачивают контакт поводок - индекс в цепь наружного сигнализатора 17.

При понижении температуры системы и образцов на участке ОМ графика (фиг.1) поршни синхронно опускаются в измерительных капиллярах 3 и 4,

что вызывает опускание треверсы 11 при сохранении натяжения троса 9 под действием противовеса 13, При этом поводок 14 не изменяют.своего положения относительно шкалы траверсы 11 и его контакт с ползунком 15 не нарушается. На участке графика порщень 7 продолжает равномерно перемещаться вниз, а поршень 8 вследствие аномального расширения

увлажненного образца поднимается.

Это вызывает изменение скорости вертикального перемещения траверсы 11 и смещение вправо по ее шкале поводка 14 с ползунком 15, При переходе

кривой через точку М поршень ,8 снова начинает опускаться, что вызывает ускорение перемещения траверсы 11 вниз и разрыв контакта между поводком 14 и индексом 15. Сигнальная

лампочка гаснет, что указывает на . достшкение температуры Т , Смещение индекса 15 от нуля шкалы траверсы 11 указывает на величину пика А, характеризующего морозостойкость материала .

nouie снятия показания индекс 15 вновь возвращается на нулевое деление шкалы траверсы 11 (вручную или, например, с помощью электромагнита),

а на З частке N,N графика испытания повторяют по описанной методике.

Наличие поршней троса траверсы с противовесом обеспечивает фиксацию необходимых параметров (температур Т и Т, и а тлитуд А и А) с . помощ1)Ю поводка, индекса и сигнального элемента с термометром криока- меры (не показаны).

Предлагаемая конструкция дилато- метра исключает необходимость проведения непрерьшных измерений, которые при известных методах оценки морозостойкости материалов являются излишними и неоправданно затрудняют про- цесс исследования, При всей своей простоте конструкции дилатометра обеспечивает возможность компенсации всех температурных погрешностей, не требует использования специальных датчиков с электронными схемами измерений и обеспечивает при этом, достаточную точность результатов анализа .

Формула

3

3

обретения

Дифференциальньш объемный дилатометр ,, содержащий рабочую и эталонную ячейки с измерительными капиллярами, капиллярами заполнения и схему измерения температуры, о тличаю- щ и и с я тем, что, с целью упрощения процесса, измерений и повьше- ния его точности, он дополнительно снабжен траверсой со шкалой и индек4 .1 /4i I

Фиг.1

1245973

сом, жестко закрепленной между двумя блоками, через которые проведен трос, тягой с противовесом, связанной с траверсой, причем измеритеЛь- ные капилляры снабжены поршнями, соединенными с концами троса, а трос снабжен жестко закрепленным на нем поводком, при этом последний вьшол- нен с возможностью электрического контакта в ходе измерений с индексом .
