Устройство для транспортирования плоских изделий

С

/

Составитель (. Погребмнк

Редактор.М. БланарТе.чре.ч И. ВересКорректор В. Бутяга

Заказ 8634/21Тираж 833Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская иаб., д. 4/5

Филиал ППП «Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к пневмотранспорту , а именно к устройству для транспортирования плоских изделий.

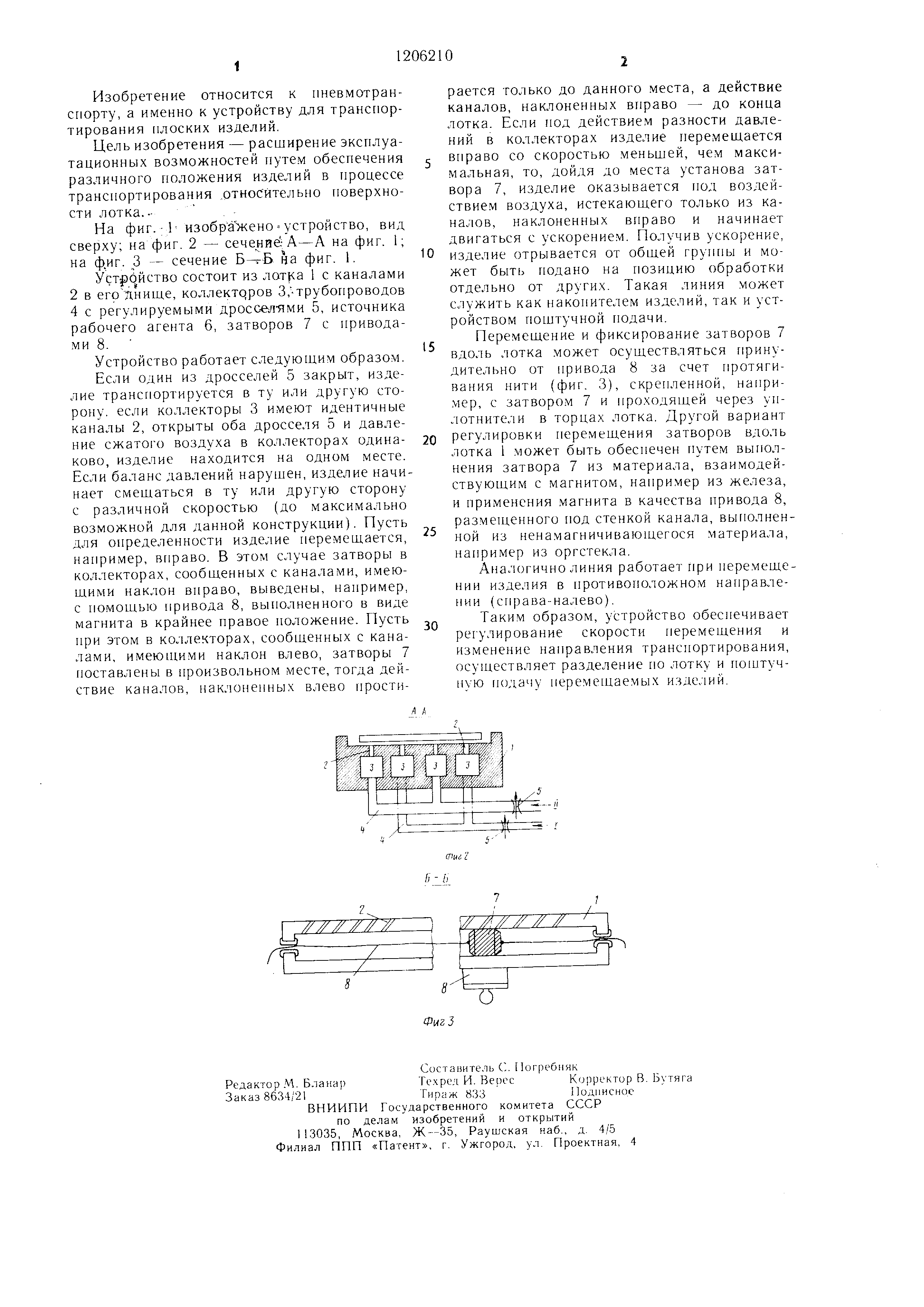

Цель изобретения - расширение эксплуатационных возможностей путем обеспечения различного положения изделий в процессе транспортирования .относительно поверхности лотка.На фиг. изобр а жено устройство, вид сверху; на фиг. 2 - сечение А-А на фиг. 1; на ф.иг. 3 - сечение на фиг. 1.

Уст)6йство состоит из лотка 1 с каналами 2 в его днище, коллекторов 3, -трубог1роводов 4 с регулируемыми дросс-ел Ями 5, источника рабочего агента 6, затворов 7 с приводами 8.

Устройство работает следующим образом.

Если один из дросселей 5 закрыт, изделие транспортируется в ту или другую сторону , если коллекторы 3 имеют идентичные каналы 2, открыты оба дросселя 5 и давление сжато|-о воздуха в коллекторах одинаково , изделие находится на одном месте. Если баланс давлений нарушен, изделие начинает смешаться в ту или другую сторону с различной скоростью (до максимально возможной для данной конструкции). Пусть для определенности изделие перемешается, например, вправо. В этом случае затворы в коллекторах, сообщенных с каналами, имеющими наклон вправо, выведены, например, с по.мощью привода 8, выполненного в виде магнита в крайнее правое положение. Пусть при этом в коллекторах, сообщенных с каналами , имеющими наклон влево, затворы 7 поставлены в произвольном месте, тогда действие каналов, наклоненных влево прости0

5

0

5

0

рается только до данного места, а действие каналов, наклоненных вправо - до конца лотка. Если под действие.м разности давлений в коллекторах изделие перемещается вправо со скоростью меньщей, чем максимальная , то, дойдя до места установа затвора 7, изделие оказывается под воздействием воздуха, истекающего только из каналов , наклоненных вправо и начинает двигаться с ускорение.м. Получив ускорение, изделие отрывается от общей rpynribi и может быть подано на позицию обработки отдельно от других. Такая линия может служить как накопителем изделий, так и устройством поштучной подачи.

Перемещение и фиксирование затворов 7 вдоль лотка может осушествляться принудительно от привода 8 за счет протягивания нити (фиг. 3), скрепленной, напри- .viep, с затвором 7 и проходящей через уплотнители в торцах лотка. Другой вариант регулировки перемещения затворов вдоль лотка 1 может быть обеспечен путем выполнения затвора 7 из материала, взаимодействующим с магнитом, например из железа, и применения .магнита в качества привода 8, разме1ценного юд стенкой канала, выполненной из ненамагничивающегося материала, например из оргстекла.

Аналогично линия работает при перемещении изделия в противоположном направлении (справа-налево).

Таким образом, устройство обеспечивает рег улирование скорости перемещения и изменение направления транспортирования, осуществляет разделение по лотку и поштучную подачу перемещаемых изде.лий.
