УСТРОЙСТВО ДЛЯ ОПТОКИНЕТИЧЕСКОЙ СТИМУЛЯЦИИ

Устройство для оптокинетической стимуляции, содержащее источник света, подвижный растр и экран, отличающееся тем, что, с целью сокращения времени исследования, экран представляет собой часть сферы, перекрывающей поле зрения, с размещенным в ее центре источником света, окруженным вращающимся растром.
Кехайов А.Н., и др. Исследование оптокинетического нистагма телевизионным оптокинетическим аппаратом, - Вестник отоларингологии, 1969, №6, с. 74-75.
Базаров В.Г., Савчук Л.А. Устройство для оптокинетической стимуляции. - Журнал ушных, носовых и горловых болезней", 1980, №1, с. 112.
Левашов М.М., Туманов А.И., Обобщенные нистагмометрические характеристики для диагностических задач, - Космическая биология и авиакосмическая медицина, 1980, №2, с. 79.

Изобретение относится к авиационной и космической медицине и используется при исследованиях проблем укачивания.

Целью изобретения является сокращение времени исследования.

На фиг. 1 изображена схема устройства; на фиг. 2-4 - виды растров; на фиг. 5 - вариант выполнения устройства с использованием шлема.

Устройство для оптокинетической стимуляции содержит экран 1, имеющий сферическую поверхность, перекрывающую поле зрения, в центре которой установлен источник 2 света, размещенный внутри растра 3. Растр 3 представляет собой непрозрачный цилиндр с прорезями в стенках (фиг. 2), Он связан с приводом 4 вращения, укрепленным в верхней части сферы 5. Сфера 5 имеет отверстие 6 для введения в нее головы обследуемого. Устройство неподвижно закреплено на основании.

На фиг. 3 и 4 показаны сферические растры с прямыми и наклонными прорезями,

В устройстве для предотвращения фотостимуляций зрительного анализатора обследуемого непосредственно от источника 2 света может быть предусмотрена светонепроницаемая шторка 7, установленная между растром и лицом обследуемого. В простейшем случае эта шторка представляет полуцилиндр, охватывающий растр 3.

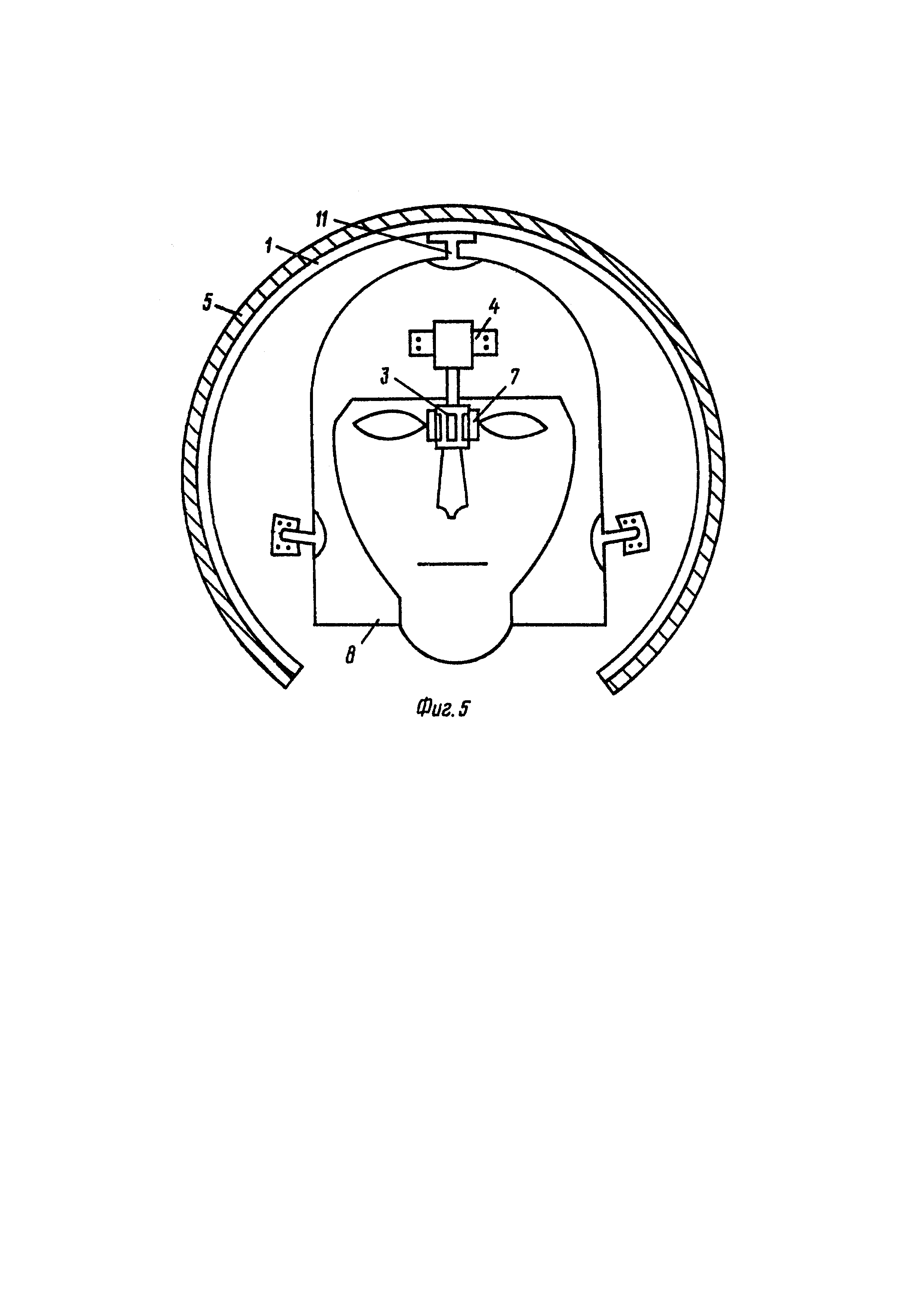

В другом варианте выполнения устройства сфера 5 закреплена на шлеме 8 с помощью распорок (фиг. 5). В этом случае растр 3 с приводом 4 вращения укреплен на лобной части шлема 8.

Согласно третьему варианту выполнения устройства привод 4 вращения закреплен совместно с растром 3 и шторкой 7 на шлеме 8 с помощью шарнира (на фиг. 5 показан), обеспечивающего возможность поворота на некоторый угол растра 3 в фокальной плоскости сферического экрана 1 вокруг горизонтальной оси.

Устройство работает следующим образом.

Голову обследуемого вводят через отверстие 6 в сферу 5 и располагают таким образом, что растр 3 находится между глазами обследуемого. Размеры растра 3 таковы, что он находится вне поля зрения и тем самым не загораживает экран 1. Включают источник 2 света и привод 4 вращения, В процессе вращения растра 3 свет, проходя через прорези, образует на сферическом экране 1 движущиеся световые полосы. Направление движения световых полос на экране 1 может быть изменено реверсированием привода 4, а скорость движения полос - изменением его скорости вращения. Яркость полос может быть изменена путем регулирования яркости источника 2 света.

Отклик вестибулярного анализатора на оптокинетический стимул представляет собой нистагменную реакцию, латентный период которой имеет длительность 1-3 мин. Амплитуда этой реакции составляет сотни микровольт. Для регистрации нистагменной реакции целесообразно использовать усилитель биопотенциалов с самописцем, портативный электрокардиограф ЭК-01-Т "Малыш" или радиотелеметрическую установку. Для этого активные электроды устанавливают в области глаза, как это принято при регистрации электроокулограммы. Кроме того, на теле обследуемого закрепляют индифферентный электрод.
