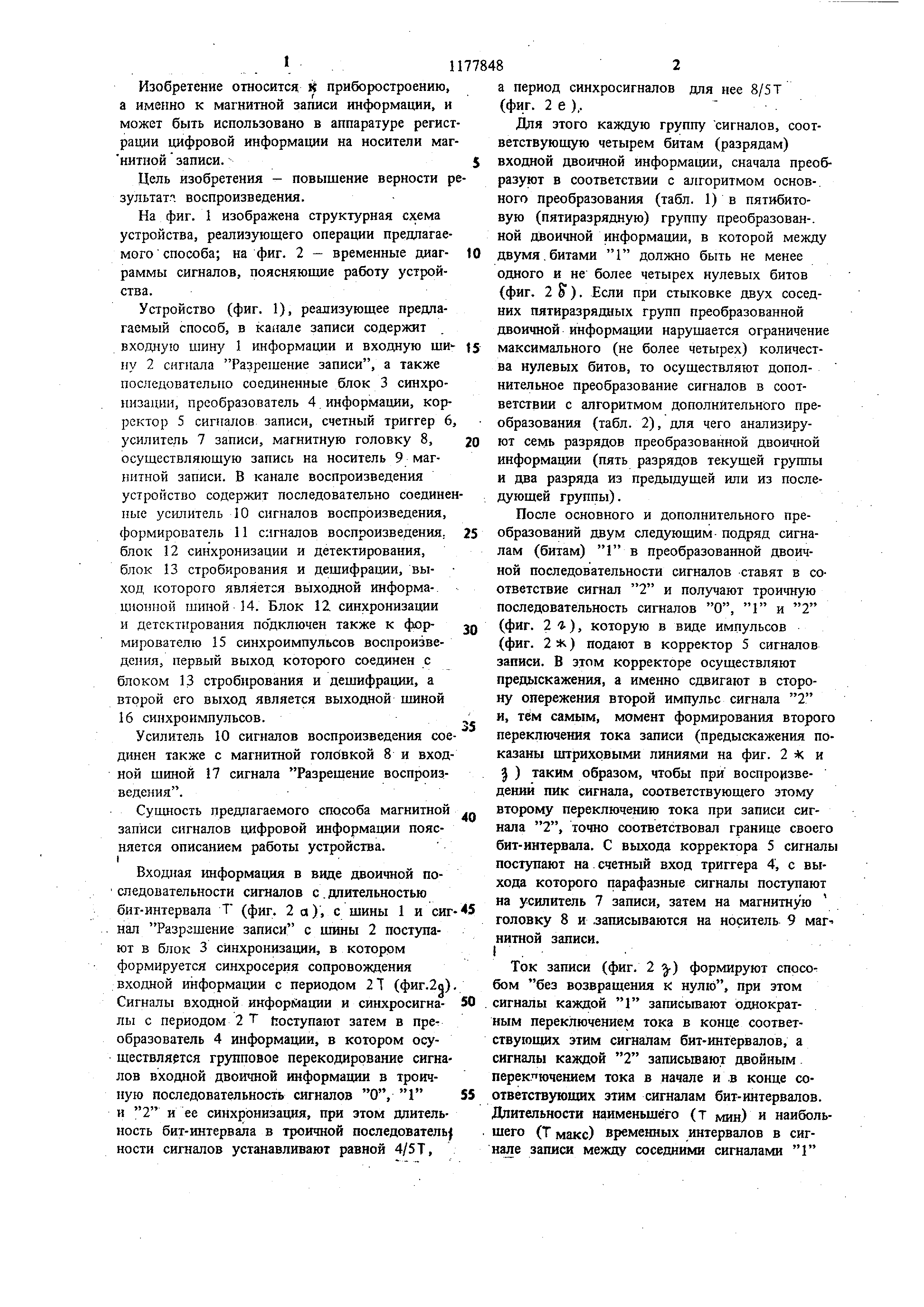

Изобретение относится и приборостроению, а именно к магнитной записи информации, и
может быть использовано в аппаратуре регист рации цифровой информации на носители маг нитной записи.
Цель изобретения - повышение верности р зультат, воспроизведения. На фиг. 1 изображена структурная схема
устройства, реализующего операции предлагаемого способа; на фиг. 2 - временные диаграммы
сигналов, поясняющие работу устройства . Устройство (фиг. 1), реализующее предлагаемый
способ, в канале записи содержит входную шину 1 информации и входную ЩИ
ну 2 сигнала Разрешение записи, а также последовательно соединенные блок 3 синхроннзадни
, преобразователь 4 информации, корректор 5 сигналов записи, счетный триггер 6,
усилитель 7 записи, магнитную головку 8, осушествляюшую запись на носитель 9 магнитной
записи. В канале воспроизведения устройство содержит последовательно соединен
ные усилитель 10 сигналов воспроизведения, формирователь И сигналов воспроизведения,
блок 12 синхронизации и детектирования, блок 13 стробирования и дешифрации, выход
которого является выходной информационной шиной 14. Блок 12 синхронизации
и детектирования подключен также к формирователю 15 синхроимпульсов воспроизведения
, первый выход которого соединен с блоком 13 стробирования и дешифрации, а
второй его выход является выходной шиной 16 синхроимпульсов. Усилитель 10 сигналов воспроизведения сое
динен также с магнитной голбвкой 8 и входной шиной 17 сигнала Разрешение воспроизведения .
Сущность предлагаемого способа магнитной записи сигналов цифровой информации поясняется
описанием работы устройства. Входная информация в виде двоичной
последовательности сигналов с. длительностью бит-интервала Т (фиг, 2 а), с шины 1 и сиг .
нал Разрешение записи с шины 2 поступают в блок 3 синхронизации, в котором
формируется синхросерия сопровождения входной информации с периодом 21 (фиг.2д)
Сигналы входной информации и синхросигналы с периодом 2 Т поступают затем в прег
образователь 4 информации, в котором осушествляртся групповое перекодирование сигналов
входной двоичной информации в троичную последовательность сигналов О, 1
и 2 и ее синхронизация, при этом длительность бит-интервала в троичной последователь
ности сигаалов устанавливают равной 4/5Т, 8
а период синхросигналов для нее 8/5 Т (фиг. 2 е),.. Для этого каждую группу сигналов, соответствующую
четырем битам (разрядам) входной двоичной информации, сначала преобразуют
в соответствии с алгоритмом основ-, ного преобразования (табл. 1) в пятибитовую
(пятиразрядную) группу преобразован-. ной двоичной информации, в которой между
двумя.битами 1 должно быть не менее одного и не более четырех нулевых битов
(фиг. 20). Если при стыковке двух соседних пятиразрядных групп преобразованной
двоичной информации нарушается ограничение максимального (не более четырех) количества
нулевых битов, то осуществляют дополнительное преобразование сигналов в соответствии
с алгоритмом дополнительного преобразования (табл. 2), для чего анализируют
семь разрядов преобразованной двоичной информации (пять разрядов текущей группы
и два разряда из предыдущей или из последующей группы).
После основного и дополнительного преобразований двум следующим- подряд сигналам
(битам) 1 в преобразованной двоичной последовательности сигналов ставят в соответствие
сигнал 2 и получают троичную последовательность сигналов О 1 и 2 (
фиг. 2 I), которую в виде импульсов (фиг. 2 5К) подают в корректор 5 сигналов
записи. В этом корректоре осуществляют предыскажения, а именно сдвигают в сторону
опережения второй импульс сигнала 2 и, тем самым, момент формирования второго
переключения тока записи (предыскажения показаны штриховыми линиями на фиг. 2 и
5 ) таким образом, чтобы при воспроизведении пик сигнала, соответствующего этому
второму переключению тока при записи сигнала 2, точно соответствовал границе своего
бит-интервала. С выхода корректора 5 сигналы поступают на счетный вход триггера 4, с выхода
которого парафазные сигналы построгают на усилитель 7 записи, затем на магнитную
головку 8 и записываются на носитель 9 магнитной записи. I
Ток записи (фиг. 2 ) формируют спосо бом без возвращения к нулю, при этом
сигналы каждой 1 записьюают однократным переключением тока в конце соответствующих
этим сигналам бит-интервалов, а сигналы каждой 2 записьшают двойным
перек.ючением тока в начале и .в конце соответствующих этим сигналам бит-интервалов.
лительности наименьшего (т мин) и наибольшего (Т макс) временных интервалов в сигнале
записи между соседними сигналами 1 и 2 имеют значения 8/5 Т и 4 Т соответственно

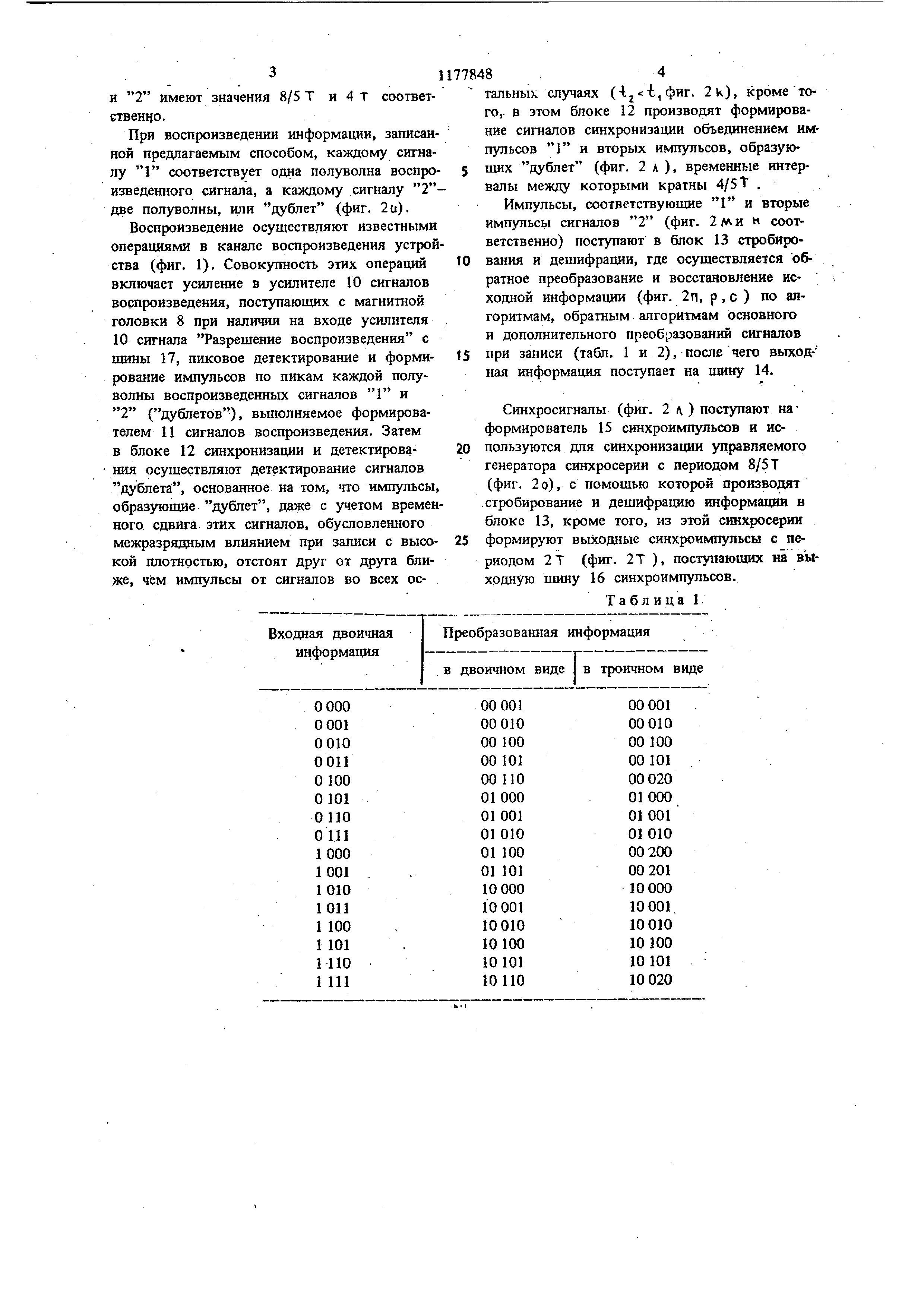

. При воспроизведении информации, записанной предлагаемым способом, каждому сигналу
1 соответствует одна полуволна воспроизведенного сигнала, а каждому сигналу
полуволны, или дублет (фиг, 2 о). Воспроизведение осуществляют известными
операциями в канале воспроизведения устрой ства (фиг. 1). Совокупность этих операций
включает усиление в усилителе 10 сигналов воспроизведения, поступающих с магнитной
головки 8 при наличии на входе усилителя 10 сигнала Разрешение воспроизведения с
шины 17, пиковое детектирование и формирование импульсов по пикам каждой полуволны
воспроизведенных сигналов 1 и 2 (дублетов), выполняемое формирователем
11 сигналов воспроизведения. Затем в блоке 12 синхронизации и детектирования
осуществляют детектирование сигналов дублета, основанное на том, что импульсы,
образующие дублет, даже с учетом времен ного сдвига зтих сигналов, обусловленного
межразрядным влиянием при записи с высокой плотностью, отстоят друг от друга ближе
, чем импульсы от сигналов во всех остальных случаях (,фиг. 2к), кроме того
,, в этом блоке 12 производят формирование сигналов синхронизации объединением импульсов
1 и вторых импульсов, образующих дублет (фиг. 2 А ), временные интервалы межхо которыми кратны 4/5 .
Импульсы, соответствующие 1 и вторые импульсы сигналов 2 (фиг. 2 м и м соответственно
) поступают в блок 13 стробирования и дешифрации, где осуществляется обратное
преобразование и восстановление исходной информации (фиг. 2п, р, с ) по алгоритмам
, обратным алгоритмам основного и дополнительного преобразований сигналов
при записи (табл. 1 и 2), после чего выходная информация поступает на шину 14.
Синхросигналы (фиг. 2 (v ) поступают наформирователь 15 синхроимпульсов и используются
для синхронизации управляемого генератора синхросерии с периодом 8/5 Т
(фиг. 2о), с помощью которой производят стробирование и дешифрацию информации в
блоке 13, кроме того, из этой синхросерии формируют выходные синхроимпульсы с нериодом
2 Т (фиг. 2Т ), поступающих на выходную шину 16 синхроимпульсов.. Таблица 1
Примечание. Символом X обозначен разряд предшествующей
или последующей групп преобразованной информации, значение которого безразлично для дополнительного преобразования текущей группы
преобразованной информации..
} f.t t ч
rnuft,
1л//гК h - «//«-r- - 4«-Л л/гг-
eisr
J-Ь-иг-1h-
Таблица 2
