Устройство для сложения многоразрядных @ -ичных чисел

УСТРОЙСТВО ДЛЯ СЛОЖЕНИЯ МНОГОРАЗРЯДНЫХ q-ИЧНЫХ ЧИСЕЛ, содержащее в каждом q-ичном разряде . первый матричный сумматор и первый блок переноса, причем первые входы первого матричного сумматора соеди иены с первой группой входов первого слагаемого данного q-ичного ряда устройства, вторые входы первого матричного сумматора соединены с первой,группой входов второго слагаемого данного q-ичного разряда устройства, а выходы суммы соединены с информационными входами первого блока переноса, информацион ные выходы которого соединены с первой группой выходов суммы данного q-ичного разряда устройства, отличающееся тем, что, с цепью повышения быстродействия, оно содержит в каждом q-rt4HOM разряде матричные сумматоры с второго по п-й и блоки переноса с второго по п-й, а также блок .хранения констант, сумматор „нулевизации, первый, второй , и третий элементы И, первый и второй элементы ИЛИ, причем первые и вторые входы матричных сумматоров с второго по п-й соединены с .входами соответствующих групп входов соответ ственно первого и второго слагаемых данного q-ичного разряда устройства, выходы матричных сумматоров с второго по (п-1)-й соединены с информационными входами соответствующих блоков переноса, информационные выходы которых соединены с соответствующими группами выходов суммы, данного q-ичного разряда устройства, адресные входы блока хранения констант соединены с выходами матричных сумматоров с первого по (п-1)-й, а СЛ С выход соединен с первым входом сумматора нулевизации, второй вход которого соединен с выходом п-го матричного сумматора, первые входы первого и второго элементов И соединены с соответствующими выходами п-го матричного сумматора, а вторые входы подключены к инверсному выходу сумматора нулевизации, прямой выход которого подключен к первому входу первого элемента ИЛИ, второй вход которого соединен с выходом второго элемента И, выходы первого элемента И и первого элемента ИЛИ соединены с соответствующими информационными входами п-го блока переноса, выходы старших цифр матричных сумма торов с первого по (п-1)-й соединены с соответствующими входами третьего элемента И, (п-1)-й вход которого подключен к выходу первого элемента И, а п-й вход - к выходу второго элемента ИЛИ предыдущего q-ичного разряда устройства, выход третьего

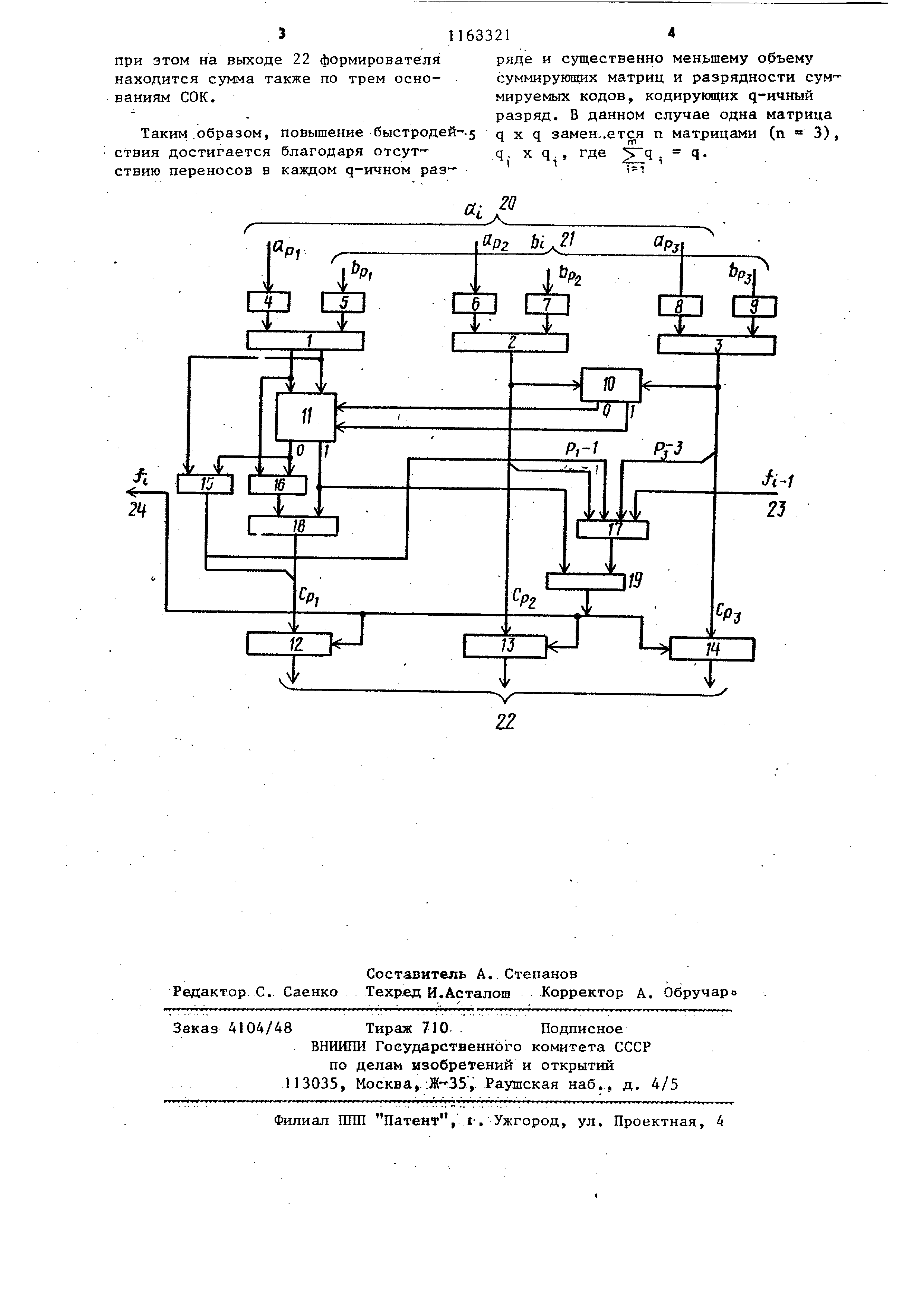

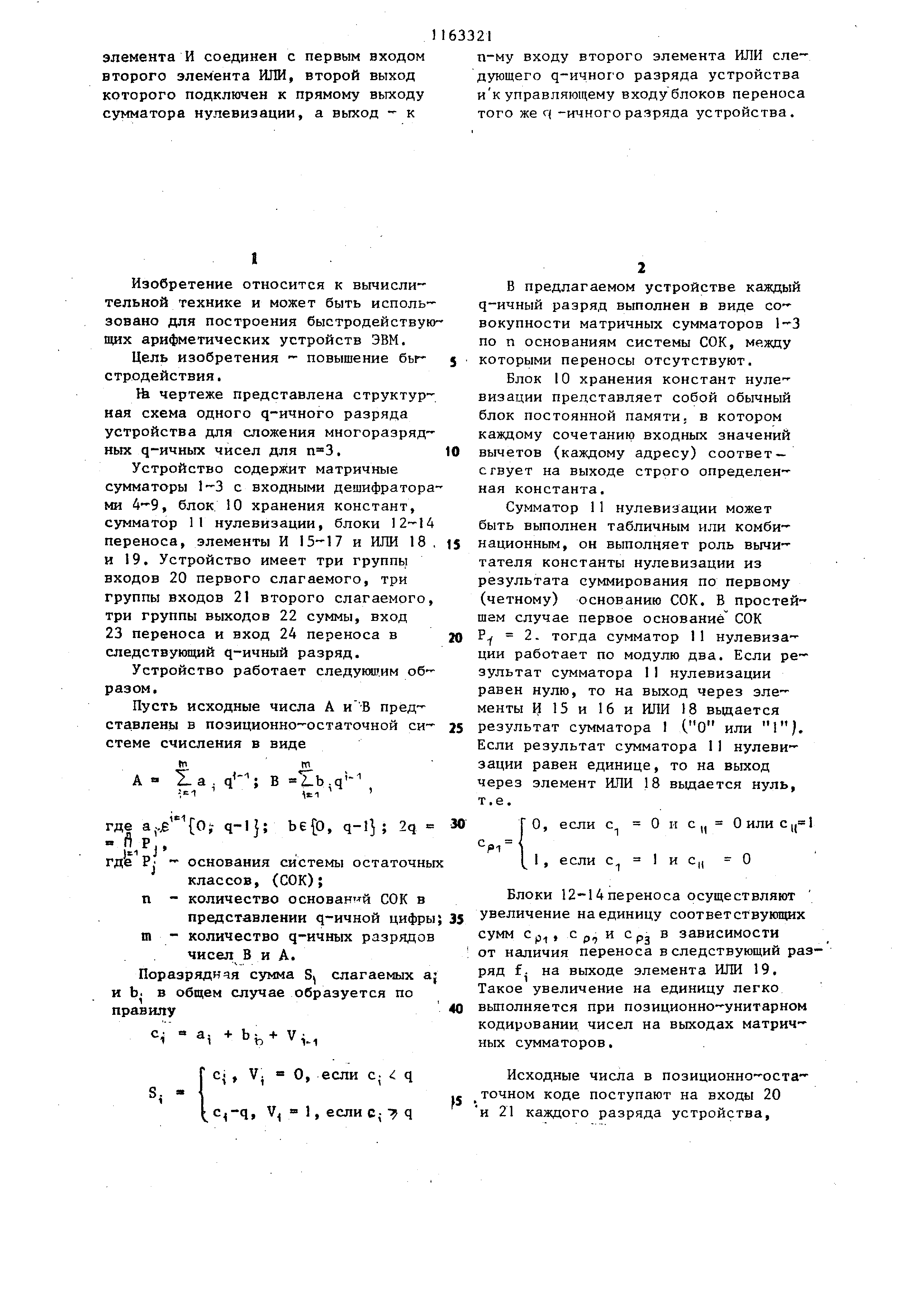

Изобретение относится к вычисли™ тельной технике и может быть использовано для построения быстродействук щих арифметических устройств ЭВМ. Цель изобретения - повышение быстродействия . ft чертеже представлена структурная схема одного q-ичного разряда устройства для сложения многоразрядных q-ичных чисел для . Устройство содержит матричные сумматоры 1-3 с входными дешифратора ми 4-9, блок. 10 хранения констант, сумматор 11 нулевизадии, блоки 12-14 переноса, элементы И 15-17 и ИЛИ 18 и 19, Устройство имеет три группы входов 20 первого слагаемого, три группы входов 21 второго слагаемого, три группы выходов 22 суммы, вход 23 переноса и вход 24 переноса в следствующий q-ичный разряд. Устройство работает следуюш.им образом . Пусть исходные числа А и-В представлены в позиционно-остаточной си- стеме счисления в виде Ха. q-; В .qгде &.. q-1}; Ьб(0, q-1} ; 2q f-pJ где Pj - основания системы остаточны классов, (СОК); п - количество основант й СОК в представлении q-ичной цифры m - количество q-ичных разрядов чисел В и А. Поразряднчя сумма S слагаемых a и b. в общем случае образуется по правилу а, + Ь 4- V

1C , V. О, если С; :: q , V 1, еслис -7 q

Исходные числа в позиционно-оста ., точном коде поступают на входы 20 и 21 каждого разряда устройства. В предлагаемом устройстве каждый q-ичный разряд выполнен в виде совокупности матричных сумматоров 1-3 по п основаниям системы СОК, между которыми переносы отсутствуют. Блок 10 хранения констант нулевизации представляет собой обычный блок постоянной памяти, в котором каждому сочетанию входных значений вычетов (каждому адресу) соответствует на выходе строго определенная константа. Сумматор 11 нулевизации может быть выполнен табличным или комбинационным , он выполняет роль вычитателя константы нулевизации из результата суммирования по первому (четному) основанию СОК. В простейшем случае первое основание СОК PY 2. тогда сумматор 11 нулевизации работает по модулю два. Если результат сумматора 11 нулевизации равен нулю, то на выход через элементы И 15 и 16 и ИЛИ 18 выдается результат сумматора 1 или 1). Если результат сумматора 11 нулевизации равен единице, то на выход через элемент ИЛИ 18 выдается нуль, т.е. ГО, если с О и с„ Оилис„ 1 1 , если с 1 и С|, 0 Блоки 12-14 переноса осуществляют увеличение на единицу соответствующих сумм Ср, с р, и Срд в зависимости от наличия переноса вследствующий разряд f. на выходе элемента ИЛИ 19. Такое увеличение на единицу легко выполняется при позиционно-унитарном кодировании чисел на выходах матричных сумматоров. 311633 при этом на выходе 22 формирователя находится сумма также по трем основаниям СОК. Таким образом, повышение быстродей-.5 ствия достигается благодаря отсут-ствию переносов в каждом q-ичном

v 21Л ряде и существенно меньшему объему суммирующих матриц и разрядности суммируемых кодов, кодирующих q-ичный разряд. В данном случае одна матрица q х q заменяется п матрицами (п 3), q. х q., где q q.

элемента И соединен с первым входом второго элемента ИЛИ, второй выход которого подключен к прямому выходу сумматора нулевиэации, а выход - к

п-му входу второго элемента ИЛИ следующего q-ичного разряда устройства ик управляющему входу блоков переноса того же q -ичного разряда устройства.
