Способ обработки бочкообразных зубьев

СПОСОБ ОБРАБОТКИ БОЧКООБРАЗНЫХ ЗУБЬЕВ зубчатых муфт при ко тором заготовке зубчатой муфты сообщают угловое перемещение по закону косинуса в плоскости, параллельной делительной линии производящей рейки, отличающийся тем, что, с целью повышения точности, заготовке сообщают дополнительные угловые согласованные перемещения вокруг двух взаимно перпендикулярных осей таким образом, что ось заготовки перемещают по конусу, вершина которого совмещена с точкой пересечения оЬей, а радиус окружности R , ПО которой движется центр симметрии венца, определяется из cootHomeHHH R-K ни. Т , где k - превыоение центра зубчатого венца над точкой пересечения координатных осей Т - угол наклона оси заготовки. (Л

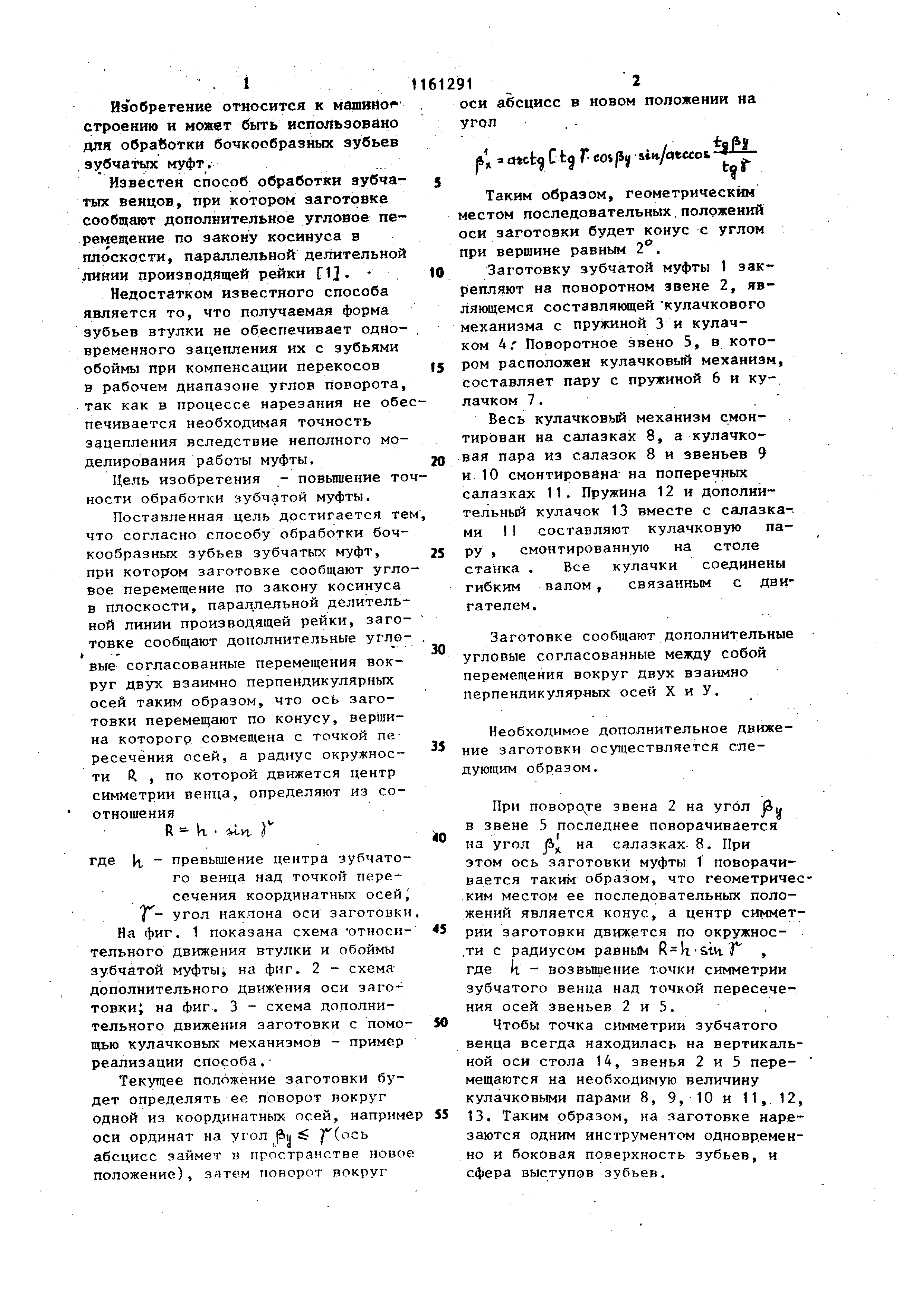

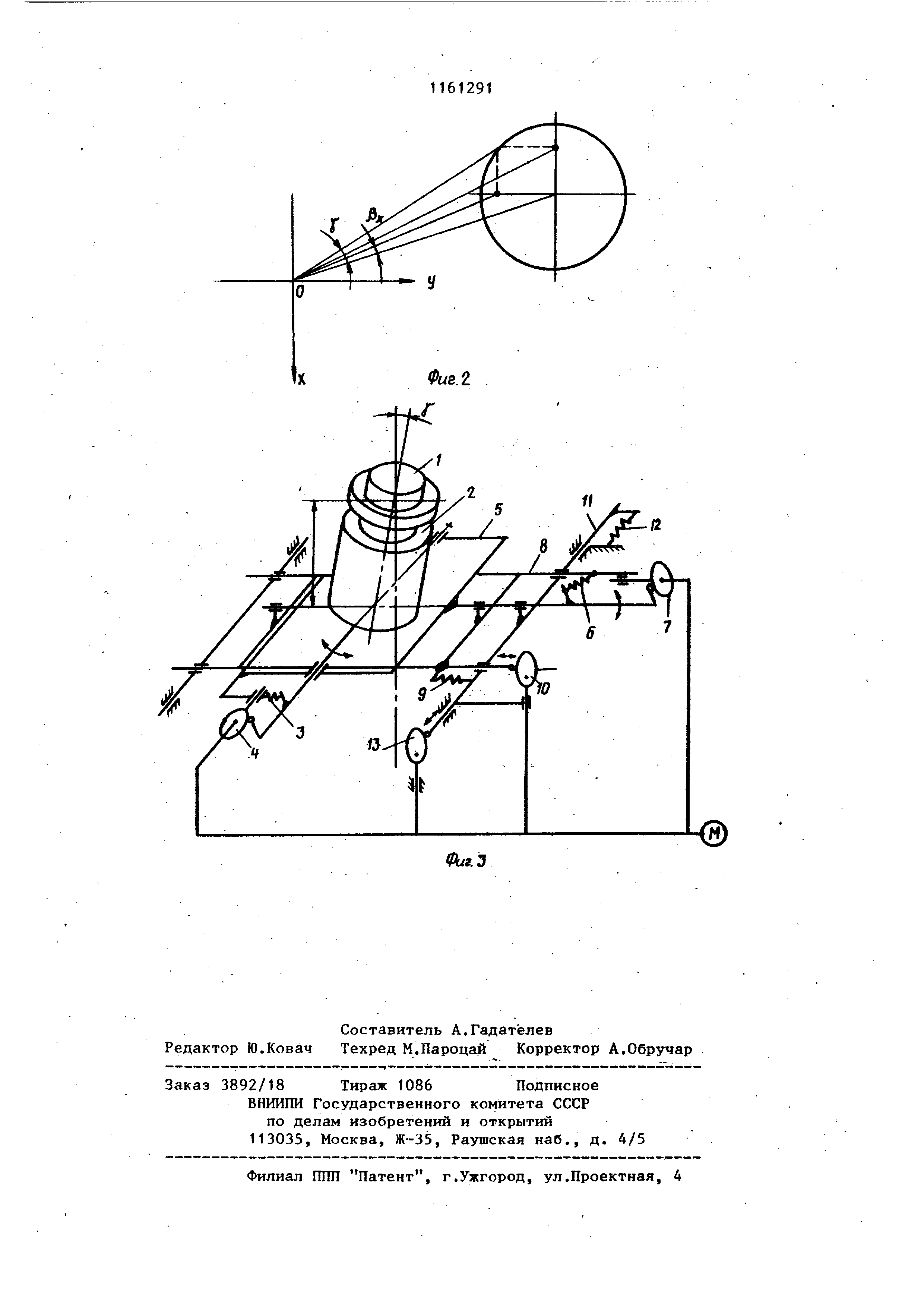

Изобретение относится к машийо строению и может быть использовано для обработки бочкообразных зубьев . зубчатьпс муфт. Известен способ обработки зубчатых венцов, при котором заготовке сообщают дополнительное угловое перемещение по закону косинуса в плоскости, параллельной делительной линии производящей рейки C1J. Недостатком известного способа является то, что получаемая форма зубьев втулки не обеспечивает одновременного зацепления их с зубьями обоймы при компенсации перекосов в рабочем диапазоне углов поворота так как в процессе нарезания не обе печивается необходимая точность зацепления вследствие неполного моделирования работы муфты. Цель изобретения - повьшгение то ности обработки зубчатой муфты. Поставленная цель достигается те что согласно способу обработки бочкообразных зубьев зубчатых муфт, при котором заготовке сообщают угло вое перемещение по закону косинуса в плоскости, параллельной делительной линии производящей рейки, заготовке сообщают дополнительные угловые согласованные перемещения вокруг двух взаимно перпендикулярных осей таким образом, что ось заготовки перемещают по конусу, вершина которого совмещена с точкой пересечения осей, а радиус окружности f , по которой движется центр симметрии венца, определяют из соотношения R - к м-п. J , - превьшгение центра зубчатого венца над точкой пересечения координатных осей , J- угол наклона оси заготовкт На фиг. 1 показана схема -относительного движения втулки и обоймы зубчатой муфтыj на фиг. 2 - схема дополнительного движения оси заготовки; на фиг. 3 - схема дополнительного движения заготовки с помощью кулачковых механизмов - пример реализации способа. Текущее положение заготовки будет определять ее поворот вокруг одной из координатных осей, наприме оси ординат на угол jiu (ось абсцисс займет в прпс.транстве новое положение), затем поворот вокруг ОСИ абсцисс в новом положении на угол .. f, я dtct с tg «OS |Jj st /qtccos -J Таким образом, геометрическим местом последовательных,положений оси заготовки будет конус с углом при вершине равным 2 . Заготовку зубчатой муфты 1 закрепляют на поворотном звене 2, являющемся составляющей кулачкового механизма с пружиной 3 и кулачком А. Поворотное звено 5, в котором расположен кулачковый механизм, составляет пару с пружиной 6 и кулачком 7. Весь кулачковый механизм смонтирован на салазках 8, а кулачковая пара из салазок 8 и звеньев 9 и 10 смонтирована- на поперечных салазках 11. Пружина 12 и дополнительный кулачок 13 вместе с салазка-. ми I1 составляют кулачковую пару , смонтированную на столе станка . Все кулачки соединены гибким связанным гателем. Заготовке сообщают дополнительные угловые согласованные между собой перемещения вокруг двух взаимно перпендикулярных осей X и У. Необходимое дополнительное движение заготовки осутцествляется следующим образом. При повороте звена 2 на угол &„ в звене 5 последнее поворачивается на угол ji на салазках. В. При этом ось заготовки муфты 1 поворачивается таким образом, что геометрическим местом ее последовательньпс положений является конус, а центр си метрии заготовки движется по окружности с радиусом равным R kStitr , где и, - возвьщ1ение точки симметрии зубчатого венца над точкой пересечения осей звеньев 2 и 5. Чтобы точка симметрии зубчатого венца всегда находилась на вертикальной оси стола 14, звенья 2 и 5 перемещаются на необходимую величину кулачковыми парами 8, 9,10 и 11, 12, 13. Таким образом, на заготовке нарезаются одним инструментом одновременно и боковая поверхность зубьев, и сфера выступов зубьев.
