заявка
№ SU 1161138
МПК B01D21/00

Устройство для очистки воды

Авторы:
ЛАЗОВСКИЙ ЯКОВ БЕРЬЕВИЧ
Номер заявки
3640390
Дата подачи заявки
08.09.1983
Опубликовано
15.06.1985
Страна
SU
Как управлять
интеллектуальной собственностью
Реферат

[18]

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОДЫ по авт. св. № 1017363, отличающееся тем, что, с целью повышения качества очистки воды за счет увеличения концентрации твердой фазы в слое взвешенного осадка, оно снабжено вертикальными перегородками , установленными в пространстве между камерой хлопьеобразования и корпусом, причем верхние кромки перегородок расположены выше нижней кромки камеры хлопьеобразования на величину Ц определяемую из соотношения L-

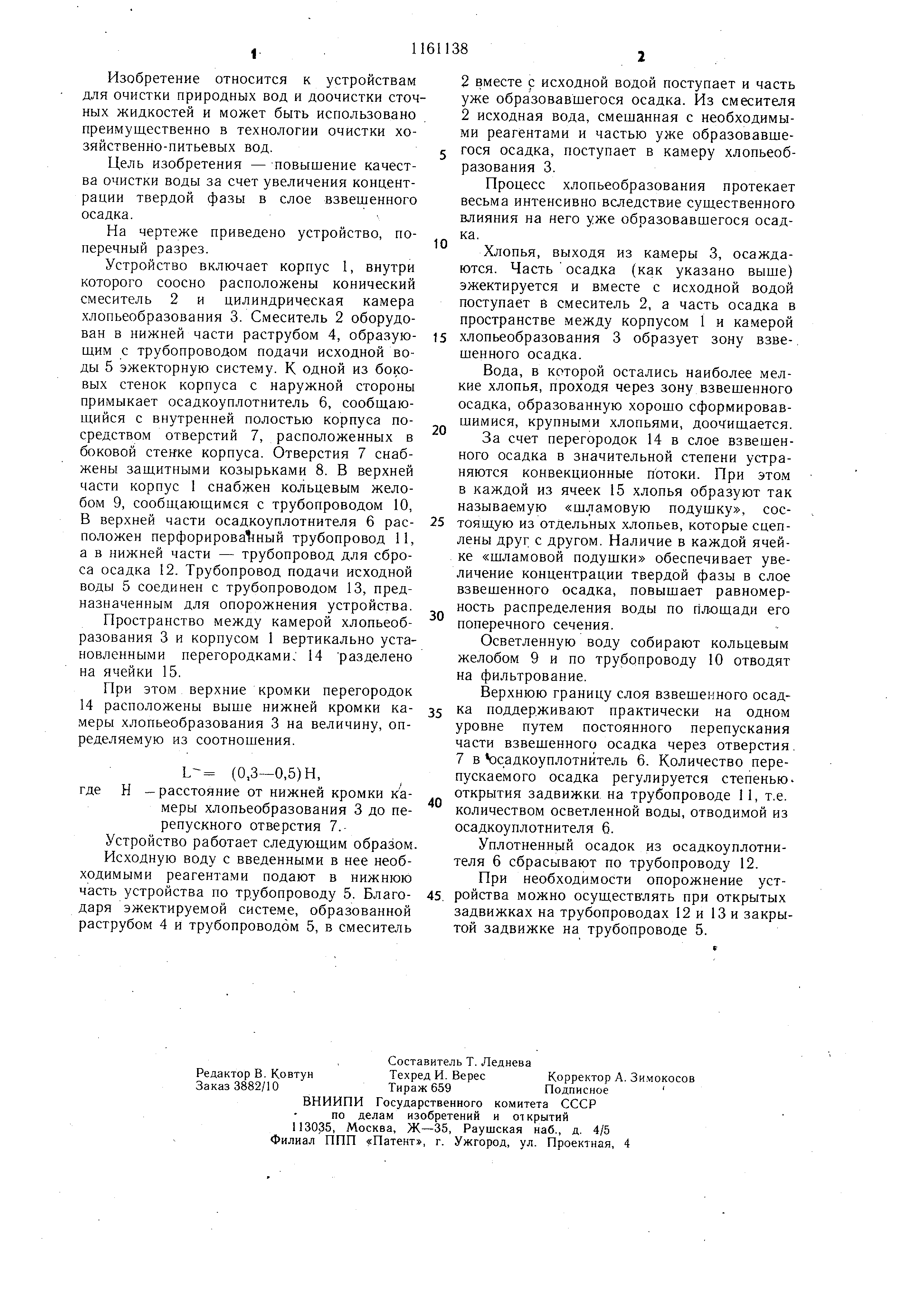

Описание

[1]

Изобретение относится к устройствам для очистки природных вод и доочистки сточных жидкостей и может быть использовано преимущественно в технологии очистки хозяйственно-питьевых вод.

[2]

Цель изобретения - повышение качества очистки воды за счет увеличения концентрации твердой фазы в слое взвешенного осадка.

[3]

На чертеже приведено устройство, поперечный разрез.

[4]

Устройство включает корпус 1, внутри которого соосно расположены конический смеситель 2 и цилиндрическая камера хлопьеобразования 3. Смеситель 2 оборудован в нижней части раструбом 4, образуюшим с трубопроводом подачи исходной воды 5 эжекторную систему. К одной из боковых стенок корпуса с наружной стороны примыкает осадкоуплотнитель 6, сообщающийся с внутренней полостью корпуса посредством отверстий 7, расположенных в боковой стенке корпуса. Отверстия 7 снабжены защитными козырьками 8. В верхней части корпус 1 снабжен кольцевым желобом 9, сообщающимся с трубопроводом 10, В верхней части осадкоуплотнителя 6 расположен перфорироваЬный трубопровод 11, а в нижней части - трубопровод для сброса осадка 12. Трубопровод подачи исходной воды 5 соединен с трубопроводом 13, предназначенным для опорожнения устройства.

[5]

Пространство между камерой хлопьеобразования 3 и корпусом 1 вертикально установленными перегородками: 14 разделено на ячейки 15.

[6]

При этом верхние кромки перегородок 14 расположены выше нижней кромки камеры хлопьеобразования 3 на величину, определяемую из соотнощения.

[7]

L (0,3-0,5) П,

[8]

где Н -расстояние от нижней кромки камеры хлопьеобразования 3 до перепускного отверстия 7.Устройство работает следующим образом. Исходную воду с введенными в нее необходимыми реагентами подают в нижнюю часть устройства по трубопроводу 5. Благодаря эжектируемой системе, образованной раструбом 4 и трубопроводом 5, в смеситель

[9]

2 вместе с исходной водой поступает и часть уже образовавшегося осадка. Из смесителя 2 исходная вода, смешанная с необходимыми реагентами и частью уже образовавщегося осадка, поступает в камеру хлопьеобразования 3.

[10]

Процесс хлопьеобразования протекает весьма интенсивно вследствие существенного влияния на него уже образовавшегося осадка .

[11]

Хлопья, выходя из камеры 3, осаждаются . Часть осадка (как указано выше) эжектируется и вместе с исходной водой поступает в смеситель 2, а часть осадка в пространстве между корпусом 1 и камерой 5 хлопьеобразования 3 образует зону взвешенного осадка.

[12]

Вода, в которой остались наиболее мелкие хлопья, проходя через зону взвешенного осадка, образованную хорошо сформировавшимися , крупными хлопьями, доочищается.

[13]

За счет перегородок 14 в слое взвешенного осадка в значительной степени устраняются конвекционные потоки. При этом в каждой из ячеек 15 хлопья образуют так называемую «щламовую подушку, состоящую из отдельных хлопьев, которые сцеплены друг с другом. Наличие в каждой ячейке «щламовой подушки обеспечивает увеличение концентрации твердой фазы в слое взвешенного осадка, повышает равномерность распределения воды по площади его поперечного сечения.

[14]

Осветленную воду собирают кольцевым желобом 9 и по трубопроводу 10 отводят на фильтрование.

[15]

Верхнюю границу слоя взвещенного осад5 ка поддерживают практически на одном уровне путем постоянного перепускания части взвешенного осадка через отверстия. 7 в осадкоуплотнйтель 6. Количество перепускаемого осадка регулируется степеньюоткрытия задвижки на трубопроводе 1 1, т.е. количеством осветленной воды, отводимой из осадкоуплотнителя 6.

[16]

Уплотненный осадок из осадкоуплотнителя 6 сбрасывают по трубопроводу 12.

[17]

При необходимости опорожнение уст5 . ройсгва можно осуществлять при открытых задвижках на трубопроводах 12 и 13 и закрытой задвижке на трубопроводе 5.
