№ SU 1150428
МПК F22B33/18

Система водоподготовки котла

Авторы:
ПОРТНОЙ МИХАИЛ ФЕДОРОВИЧ
Номер заявки
3622138
Дата подачи заявки
14.07.1983
Опубликовано
15.04.1985
Страна
SU
Как управлять
интеллектуальной собственностью
Реферат

[3]

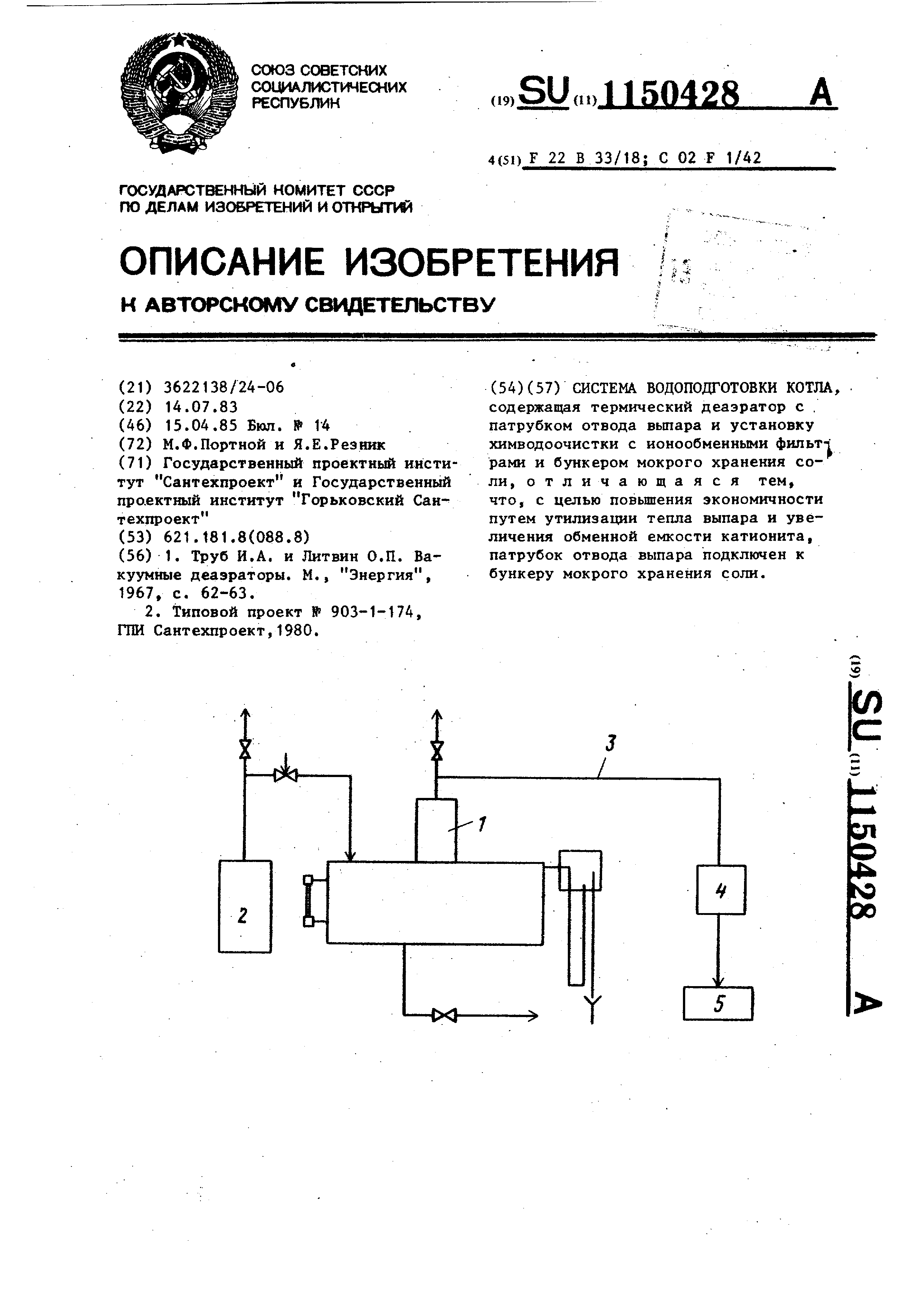

СИСТЕМА ВОДОПОДГОТОВКИ КОТЛА, содержащая термический деаэратор с . патрубком отвода выпара и установку химводоочистки с ионообменными фипьт- рами и бункером мокрого хранения соли , отличающаяся тем, что, с целью повьшения экономичности путем утилизации тепла выпара и увеличения обменной емкости катионита, патрубок отвода выпара подключен к бункеру мокрого хранения соли.

Описание

[1]

L-exiI

[2]

х/Изобретение относится к теплоэнер гетике и может быть использовано в теплоэнергетических установках с сис темой водоподготовки, включающей ионообменные фильтры. Известна система водоподготовки котла, содержащая вакуумный термичес кий деаэратор, патрубок охладителя выпара которого соединен со смешиваю щим охладителем выпара, и сообщенную с охладителем установку химводоочяст ки. В этой системе тепло вьтара ути лизируется в смешивающем охладителе ij . Однако за счет растворения углекислоты вьшара в охладителе возрастает его коррозия, а также коррозия трубопроводов и оборудованияS включенных после охладителя. Известна также система водоподготовки котлаJ содержащая термический деаэратор с патрубком отвода вьшара и установку химводоочистки и ионообменными фильтрами и бункером мокрого хранения соли. Патрубок отвода выпар в этой установке соединен с поверхностным охладителем выпара 2j . Однако в этой системе вьшар от деаэратора насьщен кислородом и угле кисль м газом и вызывает коррозию латунных трубок охладителя. Тепло воды после охладителя (остаточная те пература воды около ) теряется пр ее сбросе в продувочный колодец. Цель изобретения - повышение экон мичности путем утилизации тепла выпара и увеличения обменной емкости катионита. Цель достигается тем, что в систе ме водоподготовки котла, содержащей термический деаэратор с патрубком от вода выпара и установку химводоочист ки с ионообменными фильтрами и бункером мокрого хранения соли, патрубок отвода вьшара подключен к бункеру мокрого хранения соли. На чертеже изображена схема системы водоподготовки. Система водоподготовки котла содержит термический деаэратор 1 (атмосферного типа), котел 2, патрубок 3 отвода выпара, подключенный к бункеру 4 мокрого хранения соли, установки 5 химводоочистки (ХВО), включающей ионообменные (натрий-катионитные ) фильтры (не показаны), Система водоподготовки котла работает следующим образом. Сырую воду, например, из водопровода , подают в установку 5 ХВО, в фильтрах которой ионообменная загрузка , например катионит КУ-2-85 извлекает из воды ионы жесткости - кальций и магний. Умягченную воду подают в термический деаэратор 1 В деаэраторе 1 атмосферного типа из воды выделяют кислород и углекислый газS удаляемые из деаэратора 1 вместе с паром через патрубок 3 отвода выпарас За счет избыточного давления в деаэраторе 1 выпар направляется в бункер 4 мокрого хранения солиг где подогревает соляной раст- . вор. Воду после термического деаэратора 1 направляют на питание котлов, Бьшар в бункер 4 подают равномерно по его днищу и получают в нем концентрированный 26%-ный соляной раствор, нагретый до 70-90°С. Затем соляной раствор эжектором, в котором происходит разбавление раствора до 5-8%ной -.рнцентрации и охлалодение до 40-50 Сз поступает в фильтры на регенерацию катионита. Подогрев соляного раствора способствует повышению обменной способности соли, следовательно, снижению расхода соли на регенерацию ионообменных фршьтров, снижается также сброс солей регенерации в окружающую среду Таким образом, эффективность работы систе№1 водоподготовки повышается за счет утилизации тепла выпара деаэратора и увеличения обменной способности соли. Кроме того, отпадает необходимость в охладителе выпара , который часто выходит из строя зввду содержания агрессивных газов S вьшаре.
