Узловязатель

Известен узловязатель для связывания концов пряжи, выполненный в виде снабженной поворотным клапаном пластины с режущим крючком.

Предлагаемый узловязатель, по сравнению с известным устраняет возможность самораспускания получаемого узла.

Особенность узловязателя заключается в том, что он снабжен пружинным зажимом для прижимания свободных концов узла к крючку.

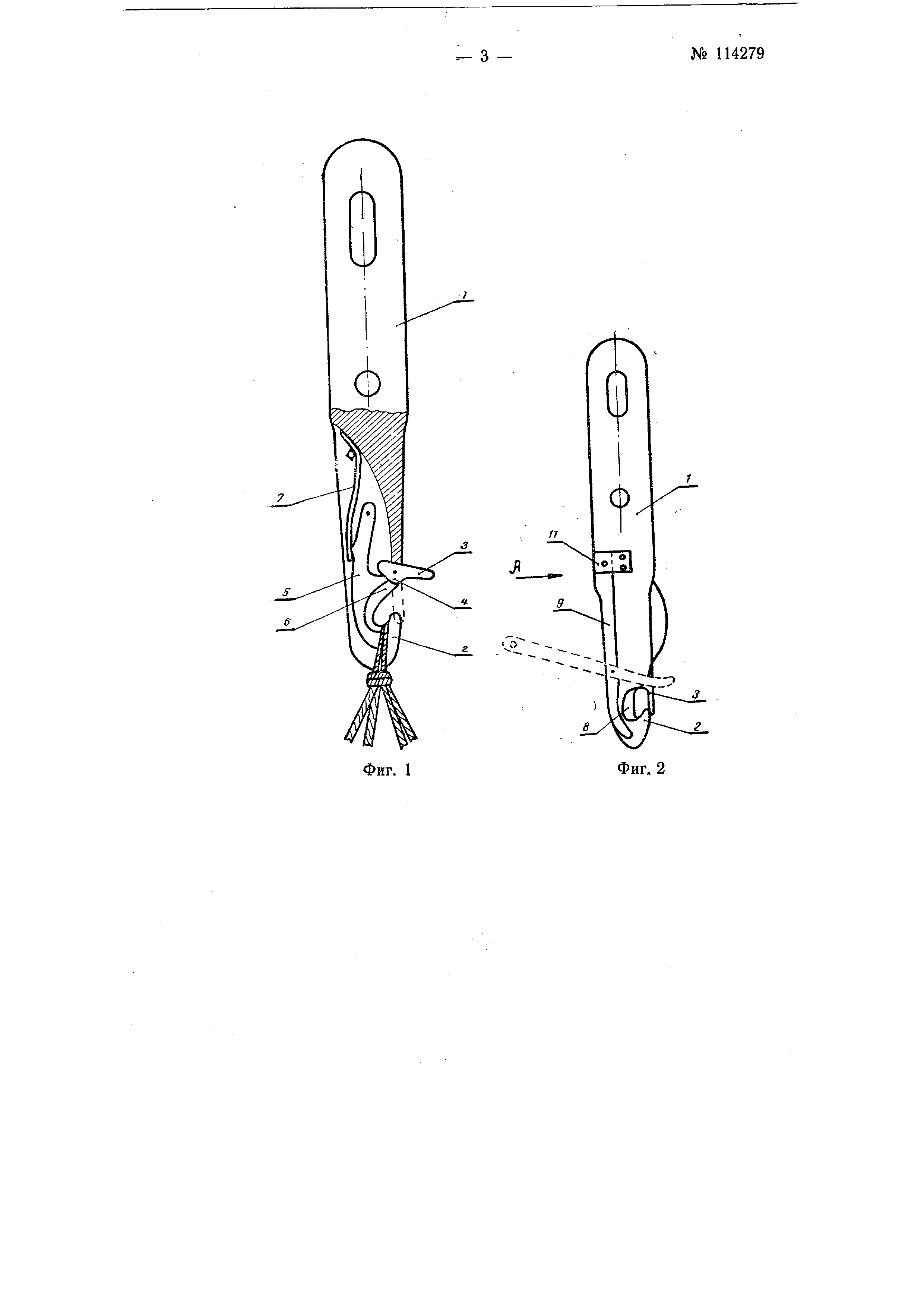

На фиг. 1, 2 и 3 изображены схемы узловязателя в трех вариантах; на фиг. 4 - вид узловязателя по стрелке А на фиг. 2; на фиг. 5 - разрез по ББ на фиг. 3.

По первому варианту (фиг. 1) узловязатель представляет собою пластину /, имеющую крючок 2 с внутренней режущей кромкой и снабженную поворотным клапаном 3. Выемка крючка 2 при сбрасывании петель нити с головки узловязателя закрываеТ|Ся клапаном 5, который кулачком 4 взаимодействует с пружинным зажимом, состоящим из поворотного рычага 5 с выступом 6 и пружины 7. Пружина 7 прижимает конец рычага 5 к крючку 2. В момент сбрасывания петель клапан 5 закрывается , а конец рычага 5 отходит от крючка. Захваченные крючком нити попадают на режущую кромку крючка и обрезаются. При выдергивании концов узла из зажима узел прочно затягивается.

По второму варианту узловязателя (фиг. 2) внутренняя кромка крючка 2 заточена в виде лезвия 8.

Пружинный зажим выполнен в виде жестко или поворотно установленной пружинной пластины 9, образующей концом с верщиной головки направляющий зазор 10 (фиг. 4).

После формирования петель узла и предварительной его затяжки о притупленную кромку выемки крючка, концы «итей перемещаются в зазор 10 и далее, будучи прижатыми пластиной 9, отрезаются лезвием 8. Отрезанные концы удаляются из узла, который под натяжением зажатых его нитей прочно затягивается. Пружинная пластинка 9 фиксирует№ 114279

ся на узловязателе в рабочем положении пружинящей замочной пластинкой 11.

По третьему варианту (фиг. 3) зажим узловязателя для прижимания свободных концов узла к крючку выполнен в виде возвратно-поступательно перемещаемой подпружиненной рейки 12, взаимодействующей с сектором 13, соединенным с клапаном 3.

При закрытии клапана 3, в момент сбрасывания петель с головки узловязателя, рейка 12 выходит из прорези 14 головки узловязателя, причем концы нитей, заведенные в выемку крючка, находятся на режущей кромке крючка. После сбрасывания петель рейка 12 под действием пружины 15 перемещается в обратном направлении, а клапан 3 открывается . Верщина рейки входит в прорезь 14, концы нитей защемляются между внутренними стенками 16 и 17 прорези 14. Обрезанные концы удаляются из узла, который прочно затягивается.

Предмет изобретения

1.Узловязатель, выполненный в виде пластины с режущим крючком, снабженной поворотным клапаном, отличающийся тем, что, с целью устранения самораспускания узлов, он снабжен пружинным зажимом для прижимания свободных концов узла к крючку.

2.Видоизменив узловязателя по п. 1, отличающееся тем, что клапан снабжен кулачком, взаимодействующим с подпружиненным зажимом .

3.Видоизменение узловязателя по п. 1, отличающееся тем, что пружинный зажим прикреплен к пластине неподвижно или подвижно, например поворотно, и фиксируется пружинящей замочной пластинкой для удержания его в рабочем положении.

4.Видоизменение узловязателя по п. 1, отл ичающе еся тем, что зажим состоит из возвратно-поступательно перемещаемой подпружиненной рейки, взаимодействующей с сектором, соединенным с клапаном.
