Генератор пилообразного напряжения

ГЕНЕРАТОР ШШООБРАЗНОГО НАПРЯЖЕНИЯ , содержащий конденсатор, параллельно которому подключены сток и |Исток полевого транзистора, источник тока, отличающийся тем. что, с целью повышения стабильности работы путем стабилизации начального уровня выходного сигнала при различных значениях тока источника тока в него введены ключ двусторонней проводимости , дополнительный разрядный каскад и формирователь импульса;, выход которого соединен с затвором полевого транзистора, вход - с шиной входа и управляющим входом дополнительного разрядного каскада, коммутирующий вход которого соединен с вькодом источника тока и через ключ двусторонней проводимости соединен с потенциальной обкладкой конденсатора, с (Л с ю со ел хЛХ

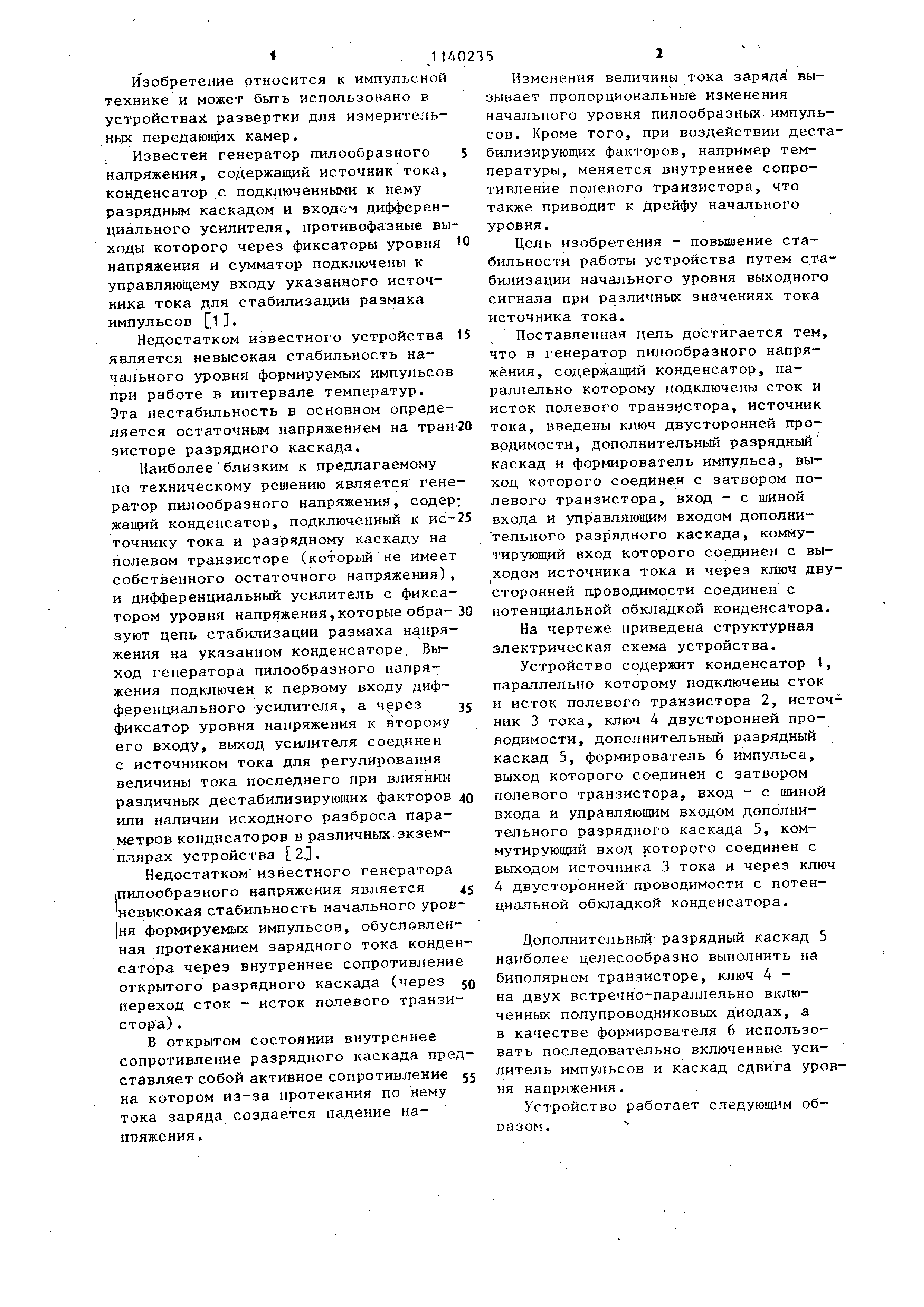

Изобретение относится к импульсной технике и может быть использовано в устройствах развертки для измерительньрс передающих камер.

Известен генератор пилообразного 5 напряжения, содержащий источник тока, конденсатор .с подключенными к нему разрядным каскадом и входом дифференциального усилителя, противофазные выходы которого через фиксаторы уровня Ю напряжения и сумматор подключены к управляющему входу указанного источника тока для стабилизации размаха импульсов J.

Недостатком известного устройства 15 является невысокая стабильность начального уровня формируемых импульсов при работе в интервале температур. Эта нестабильность в основном определяется остаточным напряжением на тран-20 зисторе разрядного каскада.

Наиболее близким к предлагаемому по техническому решению является генератор пилообразного напряжения, содер; жащий конденсатор, подключенный к ис-25 точнику тока и разрядному каскаду на полевом транзисторе (который не имеет собственного остаточного напряжения), и дифференциальный усилитель с фиксатором уровня напряжения,которые обра-30 зуют цепь стабилизации размаха напряжения на указанном конденсаторе. Выход генератора пилообразного напряжения подключен к первому входу дифференциального усилителя, а через 35 фиксатор уровня напряжения к второму его входу, выход усилителя соединен с источником тока для регулирования величины тока последнего при влиянии различных дестабилизирующих факторов 40 или наличии исходного разброса параметров конднсаторов в различных экземплярах устройства 23.

Недостатком известного генератора пилообразного напряжения является 5 невысокая стабильность начального уров|ня формируемых импульсов, обусловленная протеканием зарядного тока конденсатора через внутреннее сопротивление открытого разрядного каскада (через 50 переход сток - исток полевого транзистора ) .

В открытом состоянии внутреннее сопротивление разрядного каскада представляет собой активное сопротивление §5 на котором из-за протекания по нему тока заряда создается падение напояжения .

Изменения величины тока заряда вызывает пропорциональные изменения начального уровня пилообразных импульсов . Кроме того, при воздействии дестбилизирующих факторов, например температуры , меняется внутреннее сопротивление полевого транзистора, что также приводит к Дрейфу начального уровня.

Цель изобретения - повышение стабильности работы устройства путем стабилизации начального уровня выходного сигнала при различньк значениях тока источника тока.

Поставленная цель достигается тем, что в генератор пилообразного напряжения , содержащий конденсатор, параллельно которому подключены сток и исток полевого транзистора, источник тока, введены ключ двусторонней проводимости , дополнительный разрядньй каскад и формирователь импульса, выход которого соединен с затвором полевого транзистора, вход - с шиной входа и управляющим входом дополнительного разрядного каскада, коммутируюш 1Й вход которого соединен с вы ходом источника тока и через ключ двусторонней проводимости соединен с потенциальной обкладкой конденсатора.

На чертеже приведена структурная электрическая схема устройства.

Устройство содержит конденсатор 1, параллельно которому подключены сток и исток полевого транзистора 2, источник 3 тока, ключ А двусторонней проводимости , дополнительный разрядный каскад 5, формирователь 6 импульса, выход которого соединен с затвором полевого транзистора, вход - с шиной входа и управляющим входом дополнительного разрядного каскада 5, коммутирующий вход j OTOpoio соединен с выходом источника 3 тока и через ключ 4 двусторонней проводимости с потенциальной обкладкой конденсатора.

Дополнительный разрядный каскад 5 наиболее целесообразно выполнить на биполярном транзисторе, ключ 4 на двух встречно-параллельно включенных полупроводниковых диодах, а в качестве формирователя 6 использовать последовательно включенные усилитель импульсов и каскад сдвига уровня напряжения.

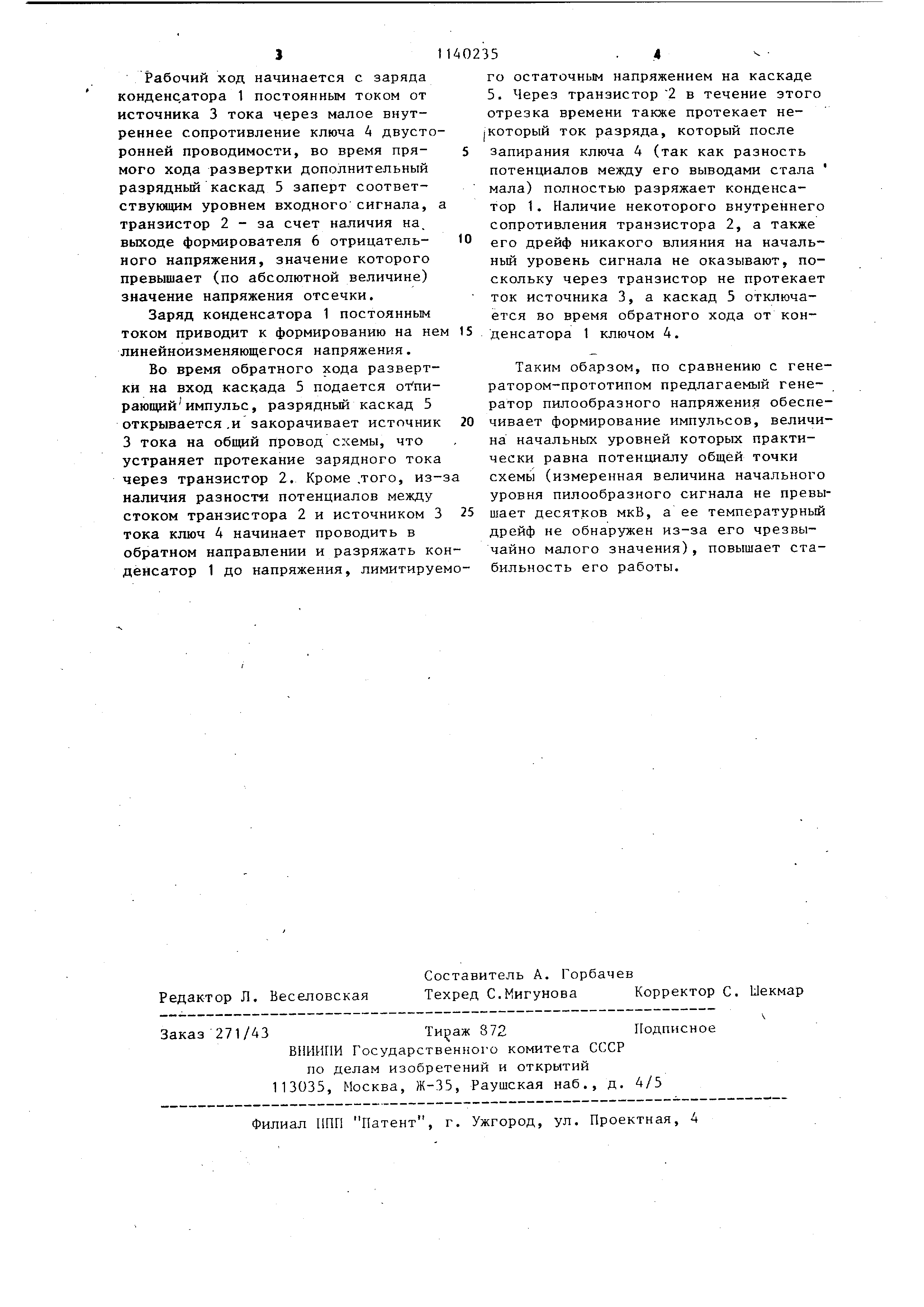

Устройство работает следующим образом . J Рабочий ход начинается с заряда конденс.атора 1 постоянным током от источника 3 тока через малое внутреннее сопротивление ключа А двусто ронней проводимости, во время прямого хода развертки дополнительный разрядный каскад 5 заперт соответствующим уровнем входного сигнала, транзистор 2 - за счет наличия на. выходе формирователя 6 отрицательного напряжения, значение которого превышает (по абсолютной величине) значение напряжения отсечки. Заряд конденсатора 1 постоянным током приводит к формированию на не линейноизменяющегося напряжения. Во время обратного хода развертки на вход каскада 5 подается отпирающийимпульс , разрядный каскад 5 открывается,и закорачивает источник 3 тока на общий провод схемы, что устраняет протекание зарядного тока через транзистор 2. Кроме .того, изналичия разности потенциалов между стоком транзистора 2 и источником 3 тока ключ 4 начинает проводить в обратном направлении и разряжать ко денсатор 1 до напряжения, лимитируе 5 го остаточным напряжением на каскаде 5, Через транзистор 2 в течение этого отрезка времени также протекает некоторый ток разряда, который после запирания ключа 4 (так как разность потенциалов между его выводами стала мала) полностью разряжает конденсатор 1. Наличие некоторого внутреннего сопротивления транзистора 2, а также его дрейф никакого влияния на начальный уровень сигнала не оказывают, поскольку через транзистор не протекает ток источника 3, а каскад 5 отключается во время обратного хода от конденсатора 1 ключом 4. Таким обарзом, по сравнению с генератором-прототипом предлагаемый генератор пилообразного напряжения обеспечивает формирование импульсов, величина начальных уровней которых практически равна потенциалу общей точки схемы (измеренная величина начального уровня пилообразного сигнала не превышает десятков мкВ, а ее температурный дрейф не обнаружен из-за его чрезвычайно малого значения), повышает стабильность его работы.
