Рабочее оборудование одноковшового экскаватора

РАБОЧЕЕ ОБОРУДОВАНИЕ ОДНОКОВШОВОГО ЭКСКАВАТОРА, содержашее стрелу, рукоять, корпус, шнековый бур с приводами вращения и осевого перемеш ,ения относительно корпуса, челюсти грейфера с задними стенками, шарнирно соединенные с корпусом и расположенные по обе стороны корпуса, и гидроцилиндры поворота челюстей, один конец каждого из которых шарнирно соединен с задней стенкой челюсти грейфера, отличающееся тем, что, с целью расширения технологических возможностей, оно снабжено грунтоприемными бункерами с верхним и нижним проемами , жестко соединенными с корпусом и расположенными между челюстями грейфера и верхним торцом корпуса, и скребками для сбрасывания грунта в бункеры, расположенными над верхним торцом корпуса, приэтом задние стенки челюстей грейфера установлены с возможностью примыкания к нижним проемам бункеров, причем свободные концы гидроцилиндров поворота челюстей шарнирно соединены с бункерами, а шнековый бур размещен в корпусе.

ФигМ

00

СО

Оо

сд

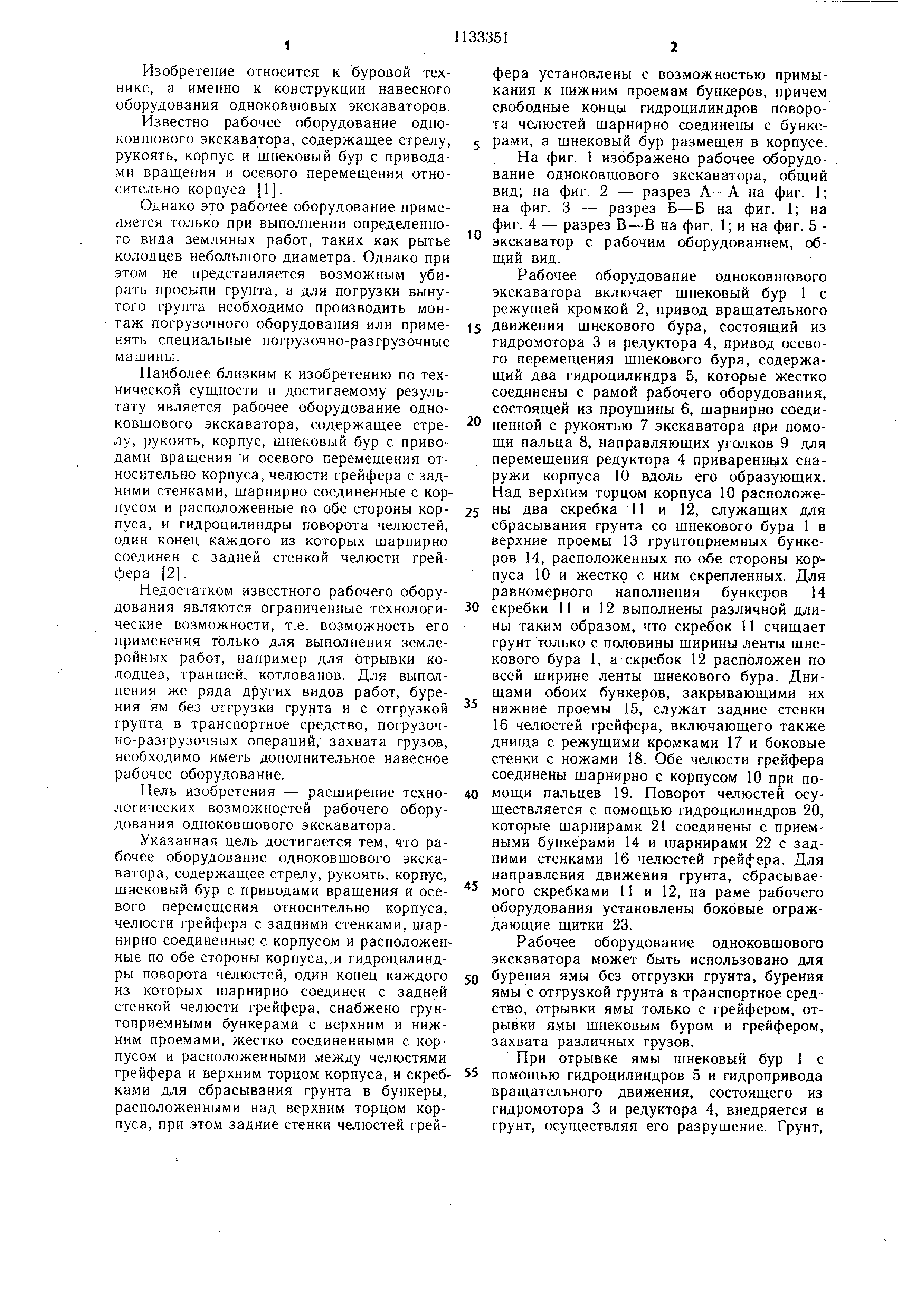

Изобретение относится к буровой технике , а именно к конструкции навесного оборудования одноковшовых экскаваторов.

Известно рабочее оборудование одноковшового экскаватора, содержащее стрелу, рукоять, корпус и шнековый бур с приводами врашения и осевого перемещения относительно корпуса 1.

Однако это рабочее оборудование применяется только при выполнении определенного вида земляных работ, таких как рытье колодцев небольшого диаметра. Однако при этом не представляется возможным убирать просыпи грунта, а для погрузки вынутого грунта необходимо производить монтаж погрузочного оборудования или применять специальные погрузочно-разгрузочные машины.

Наиболее близким к изобретению по технической сущности и достигаемому результату является рабочее оборудование одноковшового экскаватора, содержащее стрелу , рукоять, корпус, шнековый бур с приводами вращения -и осевого перемещения относительно корпуса, челюсти грейфера с задними стенками, шарнирно соединенные с корпусом и расположенные по обе стороны корпуса , и гидроцилиндры поворота челюстей, один конец каждого из которых щарнирно соединен с задней стенкой челюсти грейфера 2.

Недостатком известного рабочего оборудования являются ограниченные технологические возможности, т.е. возможность его применения только для выполнения землеройных работ, например для отрывки колодцев , траншей, котлованов. Для выполнения же ряда других видов работ, бурения ям без отгрузки грунта и с отгрузкой грунта в транспортное средство, погрузочно-разгрузочных операций, захвата грузов, необходимо иметь дополнительное навесное рабочее оборудование.

Цель изобретения - расширение технологических возможностей рабочего оборудования одноковшового экскаватора.

Указанная цель достигается тем, что рабочее оборудование одноковшового экскаватора , содержащее стрелу, рукоять, корпус, шнековый бур с приводами вращения и осевого перемещения относительно корпуса, челюсти грейфера с задними стенками, шарнирно соединенные с корпусом и расположенные по обе стороны корпуса,,и гидроцилиндры поворота челюстей, один конец каждого из которых щарнирно соединен с задней стенкой челюсти грейфера, снабжено грунтоприемными бункерами с верхним и нижним проемами, жестко соединенными с корпусом и расположенными между челюстями грейфера и верхним торцом корпуса, и скребками для сбрасывания грунта в бункеры, расположенными над верхним торцом корпуса , при этом задние стенки челюстей грейфера установлены с возможностью примыкания к нижним проемам бункеров, причем свободные концы гидроцилиндров поворота челюстей шарнирно соединены с бункерами , а шнековый бур размещен в корпусе. На фиг. 1 изображено рабочее оборудование одноковшового экскаватора, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; и на фиг. 5 экскаватор с рабочим оборудованием, общий вид.

Рабочее оборудование одноковшового экскаватора включает щнековый бур I с режущей кромкой 2, привод вращательного

5 движения щнекового бура, состоящий из гидромотора 3 и редуктора 4, привод осевого перемещения щнекового бура, содержащий два гидроцилиндра 5, которые жестко соединены с рамой рабочего оборудования, состоящей из проущины б, щарнирно соединенной с рукоятью 7 экскаватора при помощи пальца 8, направляющих уголков 9 для перемещения редуктора 4 приваренных снаружи корпуса 10 вдоль его образующих. Над верхним торцом корпуса 10 расположены два скребка 11 и 12, служащих для сбрасывания грунта со щнекового бура 1 в верхние проемы 13 грунтоприемных бункеров 14, расположенных по обе стороны корпуса 10 и жестко с ним скрепленных. Для равномерного наполнения бункеров 14

0 скребки 11 и 12 выполнены различной длины таким образом, что скребок 11 счищает грунт только с половины щирины ленты щнекового бура 1, а скребок 12 расположен по всей ширине ленты шнекового бура. Днищами обоих бункеров, закрывающими их

нижние проемы 15, служат задние стенки 16 челюстей грейфера, включающего также днища с режущими кромками 17 и боковые стенки с ножами 18. Обе челюсти грейфера соединены щарнирно с корпусом 10 при поо мощи пальцев 19. Поворот челюстей осуществляется с помощью гидроцилиндров 20, которые щарнирами 21 соединены с приемными бункерами 14 и щарнирами 22 с задними стенками 16 челюстей грейфера. Для направления движения грунта, сбрасываемого скребками 11 и 12, на раме рабочего оборудования установлены боковые ограждающие щитки 23.

Рабочее оборудование одноковшового экскаватора может быть использовано для

0 бурения ямы без отгрузки грунта, бурения ямы с отгрузкой грунта в транспортное средство , отрывки ямы только с грейфером, отрывки ямы щнековым буром и грейфером, захвата различных грузов.

При Отрывке ямы щнековый бур 1 с

5 помощью гидроцилиндров 5 и гидропривода вращательного движения, состоящего из гидромотора 3 и редуктора 4, внедряется в грунт, осуществляя его разрушение. Грунт,

поднимаясь по шнеку, разгружается в верхней его части скребками 11 и 12, поступая через верхние проемы 13 в грунтоприемные бункеры 14. После внедрения шнекового бура 1 на заданную глубину он гидроцилиндрами 5 поднимается в верхнее крайнее положение. Затем все рабочее оборудование с помощью рукоятки 7 поднимают над ямой и гидроцилиндры 20, воздействуя на задние стенки 16, поворачивают челюсти грейфера, тем самым открывая нижние проемы 15 бункеров 14 и производя выгрузку из них грунта рядом с открытой ямой.

Перемещение щнекового бура 1 и челюстей грейфера при бурении ямы с отгрузкой грунта аналогично, только перед разгрузкой приемных бункеров 14 все рабочее оборудование с помощью рукояти 7 располагают над транспортным-средством.

При отрывке и погрузке сыпучих материалов грейфером, рукоятью 7 создают необходимое давление челюстей грейфера на материал. После внедрения режущих кромок и ножей грейфера в материал производят захват его при помощи усилий, развиваемых гидроцилиндрами 20.

При разработке плотных грунтов возможно сочетание работы щнекового бура 1

и грейфера. Одновременно вращаясь и перемещаясь на глубину захвата грунта челюстями грейфера, шнековый бур 1 разрыхляет грунт, тем самым после его подъема снижая сопротивление внедрению челюстей грейфера.

При погрузочно-разгрузочных работах со штучными мелкими грузами, а также при некоторых видах монтажа, рабочее оборудование экскаватора может использоваться

как крановое оборудование. Груз захватывают режущими кромками днищ челюстей грейфера и переносят в нужном направлении. Предлагаемая конструкция рабочего оборудования одноковщового экскаватора

позволяет расщирить область эффективного применения экскаваторов. Возможно выполнение широкого спектра работ, таких как отрывка узких траншей, рытье глубоких колодцев , уборка просыпей грунта, захват и перемещение грузов. При рытье узких глубоких колодцев применение нового рабочего оборудования позволяет в сравнении с известным оборудованием, применяемым для этих целей, повысить производительность на 30-35% за счет одновременного выполнения операций по бурению грунта и погрузке его в транспортные средства.

Фиг. 2.

П

Щ

Фиг.З
